Hogyan igazítsuk be a prizma rúd buborékját a PLT Függőleges Igazításával

  • Frissítve

A prizma rúd buborék szintezésének fontossága

Mielőtt bármilyen pontkijelölést vagy kitűzési munkát elkezdene, kritikus, hogy a prizma rúd megfelelően legyen vízszintbe állítva a helyesen beállított buborék segítségével.

Ha a prizma rúd nem függőleges, a mért pont vízszintesen eltolódik, ami pontatlan mérésekhez és elhelyezési hibákhoz vezethet.
A megfelelően vízszintbe állított prizma rúd lehetővé teszi, hogy:
  • Bízzon a méréseiben
  • Csökkentse a kitűzési hibákat
  • Gyorsabban dolgozzon anélkül, hogy kétségbe vonná az eredményeket
  • Fenntartsa a következetes pontosságot a munkaterületen
Mindig magabiztosan kell tudnia használni a prizma rudat.

Hogyan ellenőrizze, hogy a prizma rúd buborékja pontos-e

Gyorsan ellenőrizheti a prizma rúd szintező buborékjának pontosságát, ha összehasonlítja a méréseket a rúd elforgatása közben.

Lépésről lépésre

  1. Állítsa be a prizma rudat
    • Győződjön meg róla, hogy a rúd megfelelően van vízszintbe állítva a buborék segítségével.
    • Rögzítsen biztonságosan egy prizmát a rúd tetejére.
  2. Vegyen egy kezdeti mérést
    • Használja a totálállomását a prizma távolságának mérésére.
  3. Forgassa el a prizma rudat
    • Óvatosan forgassa el a rudat 180°-kal, miközben a buborék középen marad.
  4. Vegyen egy második mérést
    • Ismét mérje meg a prizma távolságát.
  5. Hasonlítsa össze az eredményeket
    • Ha mindkét mérés megegyezik, a buborék pontos.
    • Ha eltérés van, valószínűleg kalibrálni kell a buborékot.

Gyorsabb ellenőrzés HCL „Élő olvasás” funkcióval

A Live Read funkció a Theodolite alkalmazáson keresztül a HCL-ben még egyszerűbbé teszi ezt a folyamatot – nem szükséges a műszer telepítése.

Hogyan használja a Live Read-et

  1. Nyissa meg a Theodolite alkalmazást
  2. Zárja rá a prizmára a rúdján
  3. Válassza a „Live Read:” opciót

Ekkor megjelenik:
  • Vízszintes távolság
  • Lejtős távolság

Mire figyeljen

  • Lassan forgassa el a vízszintbe állított prizma rudat.
  • Figyelje az élő értékeket a képernyőn.
Ha az értékek változnak, miközben a buborék középen marad, az azt jelzi, hogy a buborék nincs megfelelően kalibrálva.

Általános ajánlások a szintezés előtt

  • Ha több szintező buborékot ellenőriz vagy állít be, rögzítse mindet egyszerre a rúdra.
    Ez gyorsabbá teszi a folyamatot, és biztosítja, hogy minden buborék következetesen legyen beállítva.
    • További Hilti szintező buborékok közé tartozik a POA 36 Labdakapcsoló () és a POA 37 Buborék adapter ()
  • Helyezze a szintező buborékokat magasabban a rúdon, ahol könnyebb látni és állítani őket.
  • Csak olyan szintező buborékokat használjon, amelyeknek állítócsavarjai vannak.

Néhány buboréknak nincs állítócsavarja. Ezek nem kalibrálhatók és lehet, hogy nem pontosak. Mindig olyan buborékokat használjon, amelyek állíthatók.

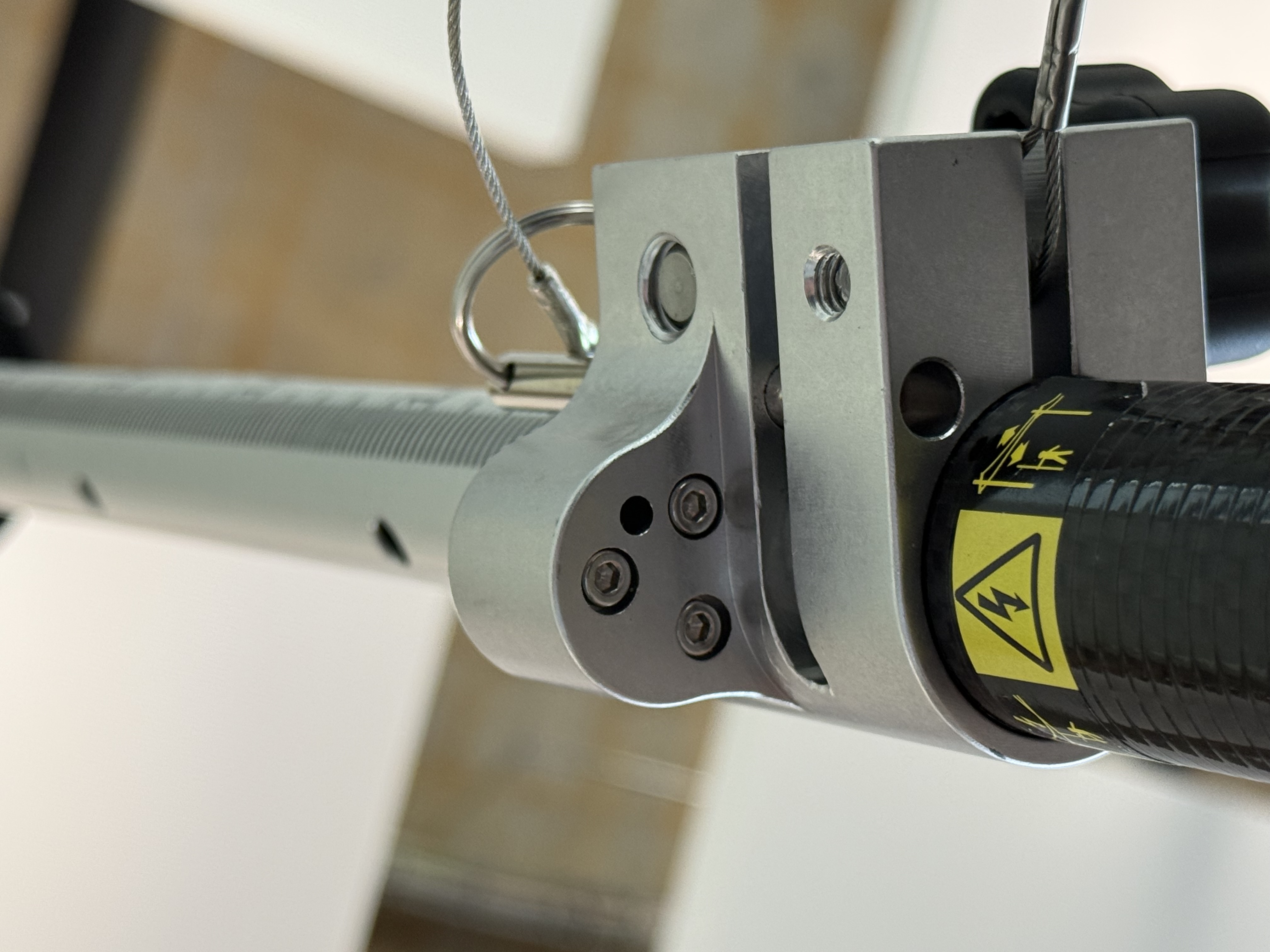

Állítócsavarok a szintező buborék alatt

Az állítócsavarok megértése

A legtöbb prizma rúd buboréknak három állítócsavarja van a buborék ház alatt.
  • Minden csavar a buborékot a saját irányába dönti el
  • Az apró beállítások nagy különbséget jelentenek
  • A túlzott meghúzás károsíthatja a buborékot vagy elállíthatja a szintezést
Mindig végezzen kis, kontrollált beállításokat.

1. módszer: Prizma rúd szintezése PLT Függőleges Igazítással

Bemutató:

(Ajánlott és legpontosabb)
Ez a módszer a PLT-t használja annak biztosítására, hogy a rúd valóban függőleges legyen, mielőtt a buborékot állítaná.

Beállítás

  • Rögzítsen két prizmát a rúdra:
    • Egyet a rúd aljánál, kitűző heggyel felszerelve
    • Egyet a rúd tetejénél

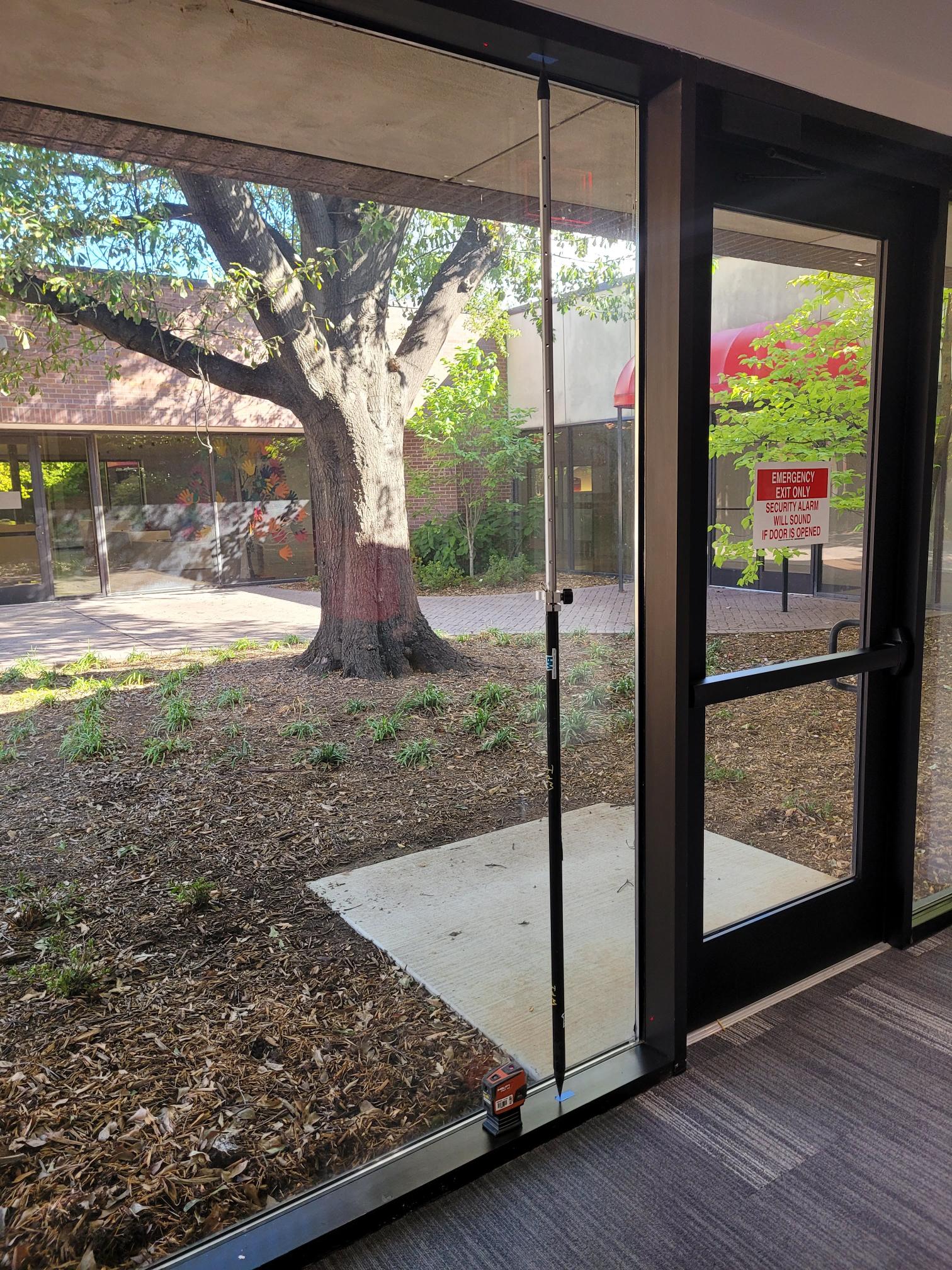

  • Csatlakoztassa a szintező buborékokat a rúdhoz
  • Helyezze a rudat stabil talajra

Eljárás

  1. Állítsa a prizma rudat a lehető legfüggőlegesebbre
  2. A PLT-n nyissa meg az Align Vertical alkalmazást
  3. Mérje meg az alsó prizmát
  4. Menjen a felső prizmához
  5. Figyelje a élő eltérés értékeket
  6. Állítsa a rudat, amíg az eltérés nem mutat:
    • 0,000 m, vagy
    • A lehető legközelebb (például 0,001 m)
Ezen a ponton teljesen hagyja figyelmen kívül a buborékot. A PLT az Ön referencia pontja a valódi függőlegességhez.

A buborék beállítása

  1. Használjon imbuszkulcsot az állítócsavarok enyhe meglazításához
  2. Egyenként húzza meg a csavarokat, amíg a buborék középre nem kerül
  3. Csak kis beállításokat végezzen
  4. Miután középen van, óvatosan rögzítse a csavarokat anélkül, hogy elmozdítaná a buborékot
A buborék most kalibrálva van egy valódi függőleges rúdhoz.

2. módszer: Prizma rúd szintezése lézerrel

(Alternatív módszer)
Ez a módszer akkor hasznos, ha nincs PLT elérhető.

Beállítás

  • Használjon pontlézert, például PM 2‑P

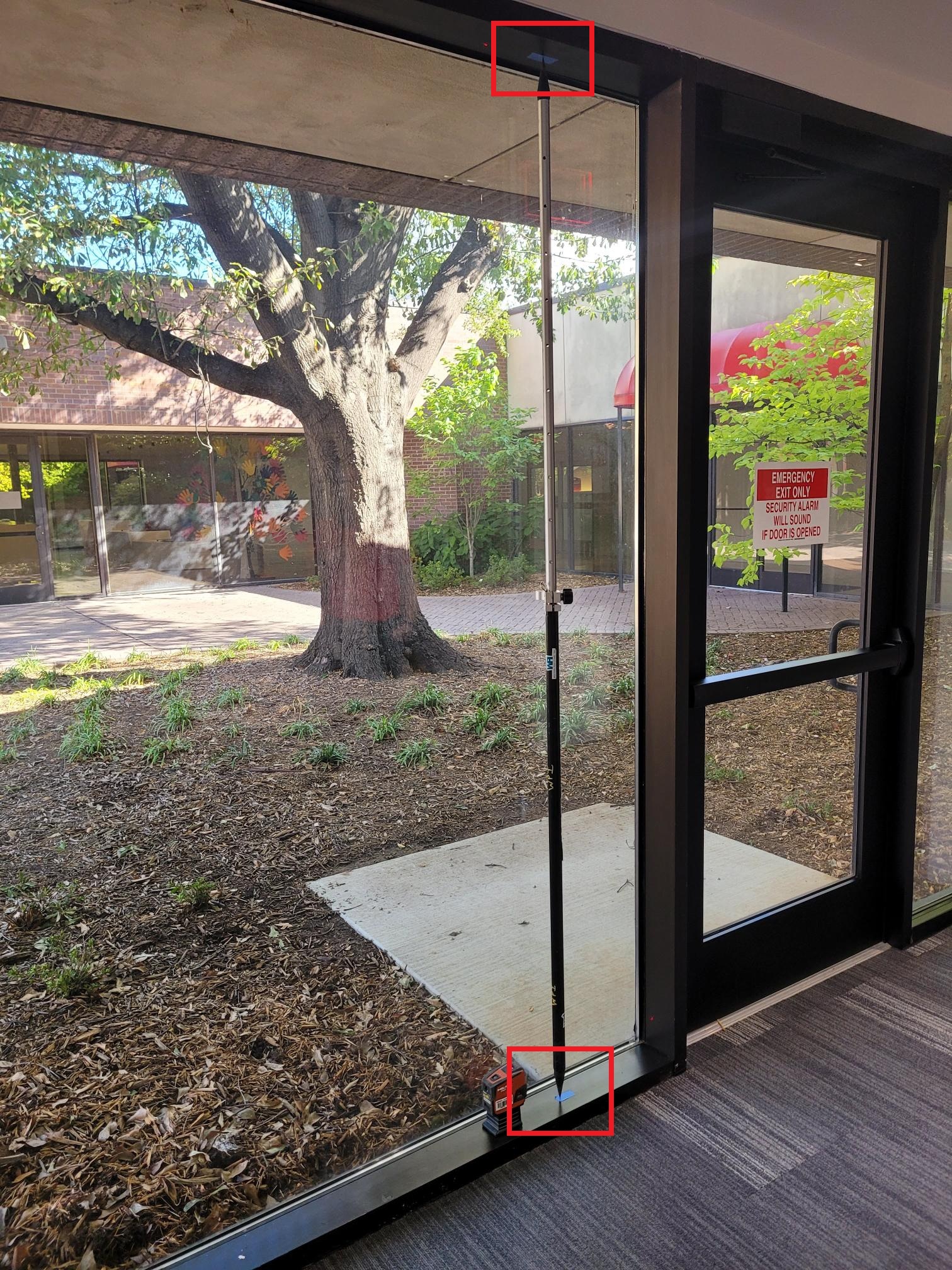

  • Keressen egy ajtó-, ablaknyílást vagy hasonló függőleges teret
  • Helyezzen szalagot a nyílás felső és alsó részére

Eljárás

  1. Helyezze a lézert úgy, hogy függőlegesen vetüljön át a nyíláson
  2. Jelölje meg a lézer pontját a szalagon fent és lent
  3. Távolítsa el a lézert
  4. Nyújtsa ki teljesen a prizma rudat a két jelzés között.

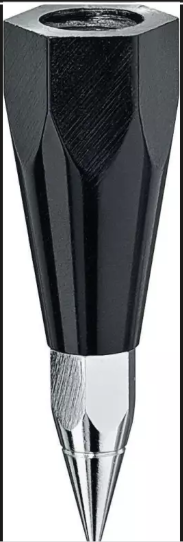

    • A precizitás érdekében valószínűleg további prizma rúdhegyet (POAW45) csavarozna a rúd tetejére, ha elérhető ()
  5. Állítsa be a rudat, amíg tökéletesen illeszkedik mindkét ponthoz

Ez a módszer segít stabilan tartani a rudat, miközben a buborék csavarjait állítja.

A buborék beállítása

  1. Lazítsa meg a buborék állító csavarjait
  2. Állítsa be mindegyik csavart, amíg a buborék középre nem kerül
  3. Óvatosan húzza meg a csavarokat

Végső ellenőrzések és legjobb gyakorlatok

  • Ellenőrizze újra a buborékot a csavarok meghúzása után
  • Időszakosan ellenőrizze a buborék pontosságát, különösen az alábbi esetek után:
    • Rúd leesése
    • Felszerelés szállítása
    • Hosszú használati időszakok
  • Mindig szintezze a rudat mielőtt kitűzi a pontokat
A megfelelően kalibrált buborék időt takarít meg, megelőzi az újramunkát és növeli a magabiztosságot a kitűzés során.
