Pontok kijelölése sík felületeken lézer segítségével

Előfeltételek és fontos beállítások

Magasságok kikapcsolása

• Ha a magasságok be vannak kapcsolva, a totálállomás megpróbál az adott pont magasságértékéhez vezetni
• Ez azt eredményezheti, hogy az eszköz a felület fölé vagy alá irányul, különösen, ha a pontok magassági adatokat tartalmaznak

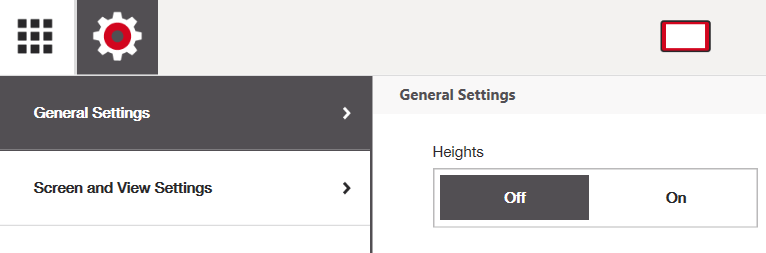

A magasságok kikapcsolva az Általános beállításokban, hogy a lézerrel sík felületen lehessen elrendezni

A PLT helyes pozicionálása

• A magasabb elhelyezés csökkenti, hogy a lézer pont mennyire terjed szét az alatta lévő felületen
• Minél nagyobb távolságot tesz meg a lézer, annál szélesebb és kevésbé éles lesz a lézer pont
• A magasabb elhelyezés javítja a láthatóságot és a pontosságot a talajon történő pontjelöléskor

Hogyan használjuk az elrendezést lézerrel

1. Kapcsolja ki a Magasságokat a beállításokban
2. Nyissa meg a View CAD alkalmazást
3. Válassza a Lézer mérési módszert
4. Nyisson meg egy Elrendezés alkalmazást
5. Válassza ki az első pontot, amelyet el szeretne helyezni

1. Fordítsa a lézert arra a felületre, ahol a pontokat el szeretné helyezni

2. Nyomja meg a Mérés gombot



• A totálállomás automatikusan a kiválasztott elrendezési pontra mozgatja a lézert
• Ha a rajzon bármely másik pontra koppint, a lézer automatikusan arra a pontra is elmozdul

Ha a felület magassága enyhén eltér az elrendezés során, a totálállomás korrigálja a magasságkülönbséget, és megtalálja a pont helyes vízszintes helyzetét. Ha a magasságkülönbségek túl nagyok a pont helyzetének kiszámításához, az eszköz arra kéri, hogy mérje újra a referenciafelületet.

Az elrendezési felület megváltoztatása

• Padlóról mennyezetre
• Egy lemezmagasságról egy másikra

1. Kattintson a jobb felső sarokban a „Vissza” nyílra
2. Válassza az Elrendezés alkalmazást

Hogyan jelöljünk ki pontos pontokat lézerrel

Lézer közel a totálállomáshoz (balra) és távol a totálállomástól (jobbra), a távolság növekedésével nő a szórás

Ajánlott technika

1. Fogjon egy masszív tárgyat, amelynek lapos, nem tükröződő felülete van, például:
   • egy darab karton
   • egy kártya
   • egy prizma hátoldala (például a POA 26 hátoldala)
   • egy vonalzó
2. Tartsa a tárgyat a totálállomás felé fordítva, hogy a lézer jól látható legyen
3. Lassan mozgassa a tárgyat távolabb a totálállomástól
4. Figyelje a HCL élő mérési értékét
5. Amikor az olvasás 0,000 m értéket mutat, akkor pontosan az elrendezési pozíción van

Lézer vetítése karton felületre, hogy egyértelműen azonosítsuk a lézer pont középpontját

1. Jelölje meg a pontot a felületen
2. Folytassa a következő ponttal

Legjobb gyakorlatok és korlátok

• A lézeres elrendezés leginkább sík, hozzáférhető felületekre alkalmas
• Nem ajánlott:
  • magasságkritikus elrendezéshez (amikor a pont magassága kritikus az azonosításhoz)
  • lejtős felületeken
  • hosszú távú precíziós elrendezéshez
• Mindig győződjön meg róla, hogy a magasságok ki vannak kapcsolva az indítás előtt
• Használjon nem tükröződő anyagokat a hamis mérési eredmények elkerülése érdekében

Gyakori felhasználási esetek

• gipszkarton profilok elrendezéséhez
• padlóáttörésekhez
• padlóba szerelt rögzítőelemekhez vagy hüvelyekhez
• beton lemezeken történő elrendezéshez
• belső válaszfalak elrendezéséhez
• referenciapontok jelöléséhez részletes prizmás elrendezés előtt
