Misurare e Registrare - Come Usare

Lo Scopo di Misurare e Registrare

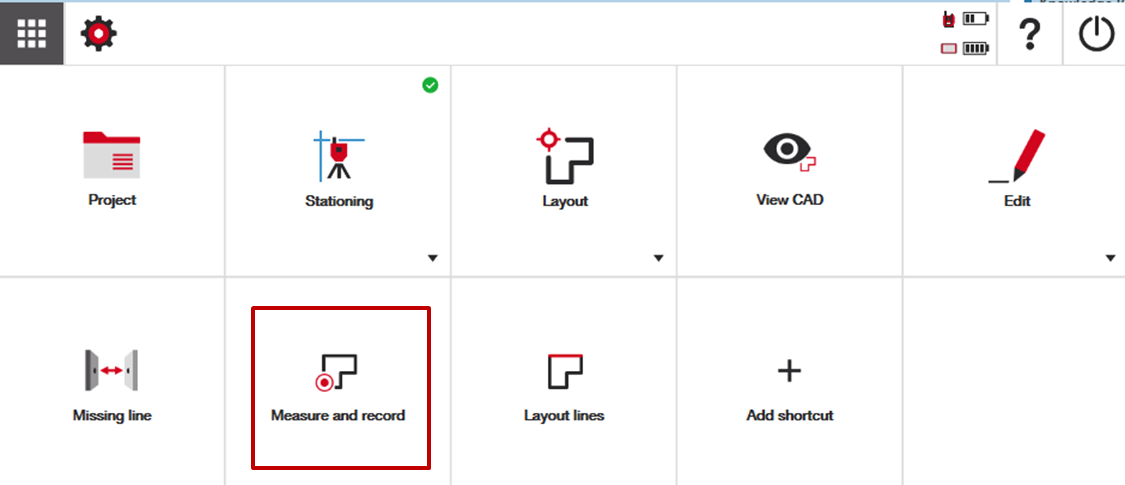

Per usare “Misurare e Registrare,” è necessario prima essere stazionati (cioè lo strumento deve conoscere le coordinate in cui si trova nel tuo cantiere). Assicurati di stazionare il tuo strumento prima di tentare di usare “Misurare e Registrare.”

Questa applicazione è progettata per misurare le posizioni esatte dei punti così come esistono nel cantiere. Applicazioni comuni di Misurare e Registrare sono effettuare controlli di qualità di oggetti già installati, o registrare nuovi punti di controllo appena fissati in tutto il cantiere.

Un video utile sull’argomento è disponibile qui sotto:

Misurare nei Dati è Molto Semplice

Quando sei pronto a misurare le posizioni nel cantiere per salvarle nel tuo progetto, premi semplicemente il pulsante rosso di misura sul lato destro dello schermo.

Il menu dati può essere usato per aiutarti a determinare come i tuoi dati vengono salvati:

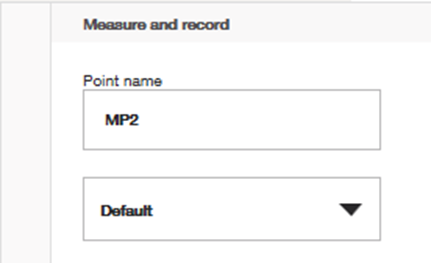

Puoi scegliere il nome del punto che stai misurando, così come il livello su cui dovrebbe essere visualizzato.

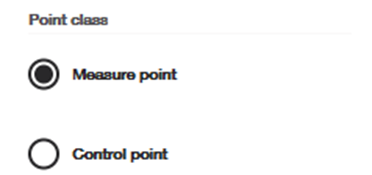

Puoi decidere se il punto che stai misurando debba essere salvato solo come punto misurato, o se debba anche essere salvato come punto di controllo che intendi usare per lo stazionamento dello strumento in futuro.

Se stai tentando di completare una misurazione di bordo o angolo (come l’angolo esatto di un edificio in cemento), puoi usare l’opzione di misurazione angolare per aiutarti a misurare con precisione l’angolo. Questo viene tipicamente eseguito in modalità di misurazione laser.

Inizia prendendo una misura di distanza a breve distanza dal bordo. Successivamente, mira con precisione sul bordo con il mirino a croce e salva la misura. Quando salvi questi dati, la distanza dalla posizione precedente e l’angolo dalla posizione attuale vengono usati per calcolare le coordinate.

Questa funzione viene usata per misurare con precisione i bordi, perché in certe circostanze la misurazione diretta potrebbe non essere possibile, o potrebbe causare errori.

Puoi decidere se i punti misurati che crei debbano essere collegati da una linea, e se quella linea debba mostrare dati di dimensione sopra di essa nella tua vista CAD. Nota che i dati di dimensione saranno visibili solo temporaneamente, e non vengono salvati all’interno dei dati CAD. Puoi sempre richiamarli andando all’applicazione dimensione.

Come Appaiono i Punti Misurati nel tuo Menu Punti

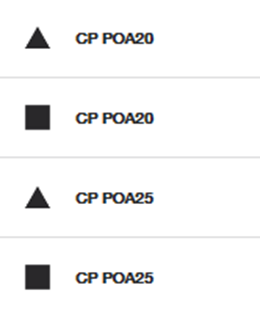

Dopo che un punto è stato misurato, apparirà come un’icona quadrata nella tua lista punti, così come nella tua vista CAD. Se hai misurato il punto come punto di controllo, apparirà anche come un triangolo.

Se hai bisogno di modificare gli attributi di un punto, devi farlo separatamente nel menu "modifica punti". Per favore consulta questo articolo per maggiori informazioni.
