Cosa sono i Punti di Controllo?

Definizione di Punti di Controllo

I punti di controllo sono posizioni specifiche in un cantiere utilizzate per le misurazioni, solitamente stabilite da un topografo. Punti di controllo accurati garantiscono un lavoro di layout preciso.

Come appaiono i Punti di Controllo in un file CAD?

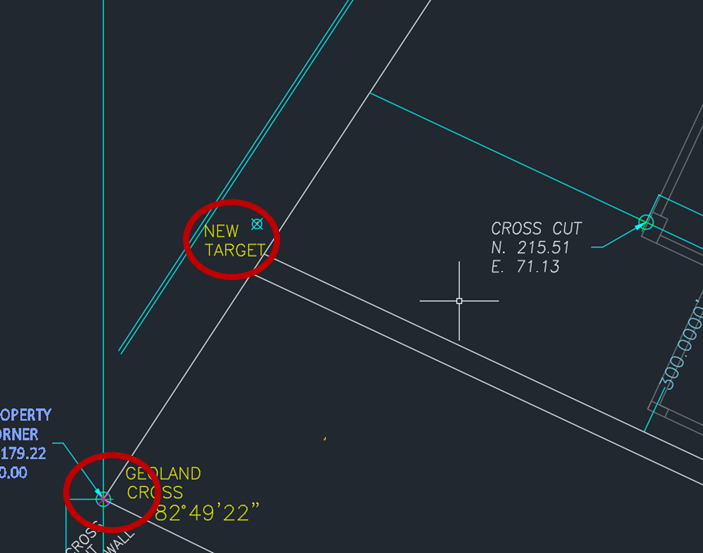

I file CAD spesso hanno un icona molto chiara che indica la posizione dei vari punti di controllo che dovrebbero essere presenti nel cantiere. Di solito assomigliano a una "X" molto evidente, o qualcosa di simile, con un testo che chiarisce cosa rappresenta l'icona. Il disegnatore dovrebbe essere in grado di chiarire come sono etichettati i punti di controllo.

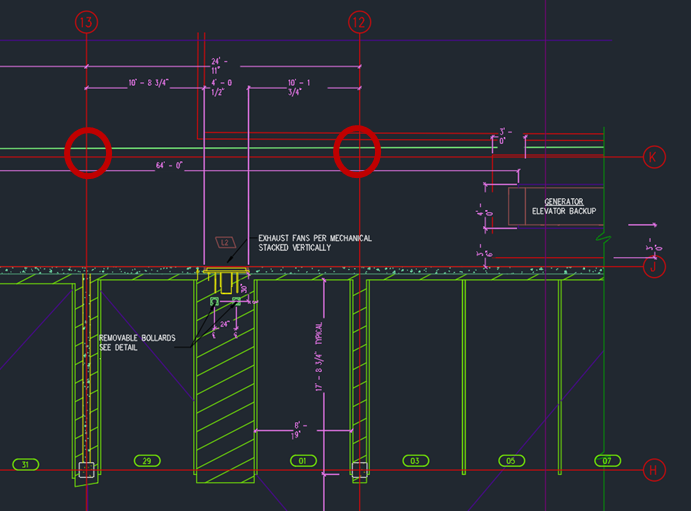

I punti di controllo possono anche essere rappresentati dai punti di intersezione delle linee della griglia in un cantiere. La maggior parte dei cantieri ha qualche tipo di sistema a griglia, tracciato dal topografo. Le intersezioni chiaramente segnate di queste linee della griglia possono solitamente fornire una posizione ovvia per un punto di controllo.

Come appaiono i Punti di Controllo in cantiere?

Anche se un file CAD sembra avere punti di controllo chiari sparsi nella versione digitale della planimetria di un edificio, è importante trovare quegli stessi punti di controllo esatti sul campo. Di seguito alcune immagini di come possono apparire i punti di controllo.

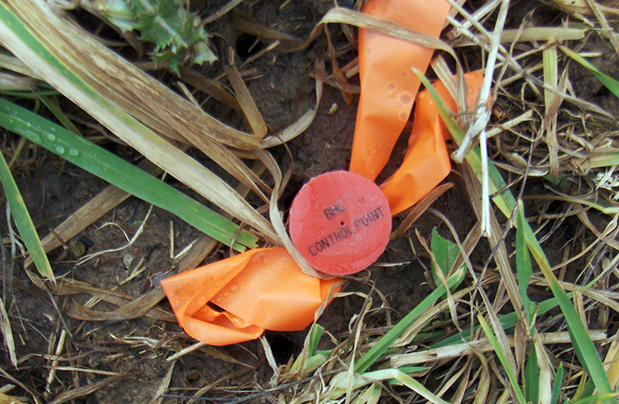

Punti di controllo scavati nel terreno:

Chiodi da rilievo:

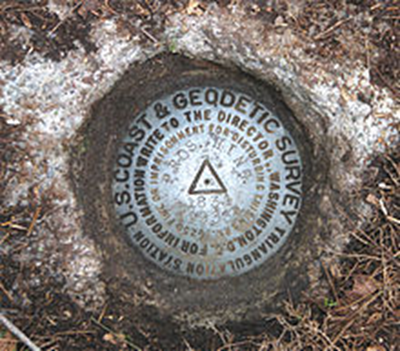

Punti di rilievo geodetico:

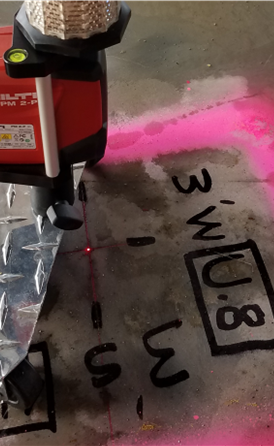

Intersezioni delle linee della griglia con offset:

Prismi montati:

Obiettivi riflettenti montati:

Verificare l’accuratezza prima del layout:

Se ci sono dubbi sull’accuratezza del controllo in cantiere, lavorare con appaltatori generali e topografi per trovare una soluzione è tipicamente il primo passo per risolvere il problema. Se il controllo è errato, anche il layout sarà errato.

Fortunatamente, ci sono molte funzioni all’interno del software Hilti Construction Layout che possono essere utilizzate per ispezionare le misurazioni e l’accuratezza dei punti di controllo per aiutare l’utente finale a fare quante più verifiche di accuratezza possibili per facilitare queste discussioni con gli altri membri del team.
