Come importare ed esportare disegni per l'uso con HCL?

Quali tipi di file possono essere utilizzati per disegni digitali in HCL?

Il tablet HCL attualmente accetta file .dwg, .dxf e .ifc per disegni che possono essere importati nel tablet.

Questo significa che sia modelli 2D che 3D possono essere caricati nel tablet. È importante notare che ci sono anche strumenti di disegno all'interno del software del tablet attraverso i quali è possibile disegnare elementi CAD, che possono successivamente essere esportati come parte del disegno se necessario (vedi sotto).

Il software funziona anche con PDF?

No, i PDF non possono essere importati né convertiti all'interno di HCL. Se stai lavorando con PDF, si consiglia di richiedere la versione CAD originale da cui il PDF è stato esportato. Se ciò non è possibile, utilizza un software CAD e un esperto per convertire quel PDF in uno dei tipi di file sopra indicati da utilizzare sul tablet (tipicamente possibile solo quando il PDF è vettoriale). Tuttavia, fai molta attenzione a garantire che la scala sia corretta.

Se hai dubbi riguardo a uno qualsiasi dei tuoi file digitali, parlare con il reparto di progettazione designato sarebbe un buon primo passo.

Come importare progetti

Passo 1 - Apri un progetto

Inizia aprendo il menu Progetto - dovrai prima creare o aprire un progetto in cui desideri importare un file di disegno.

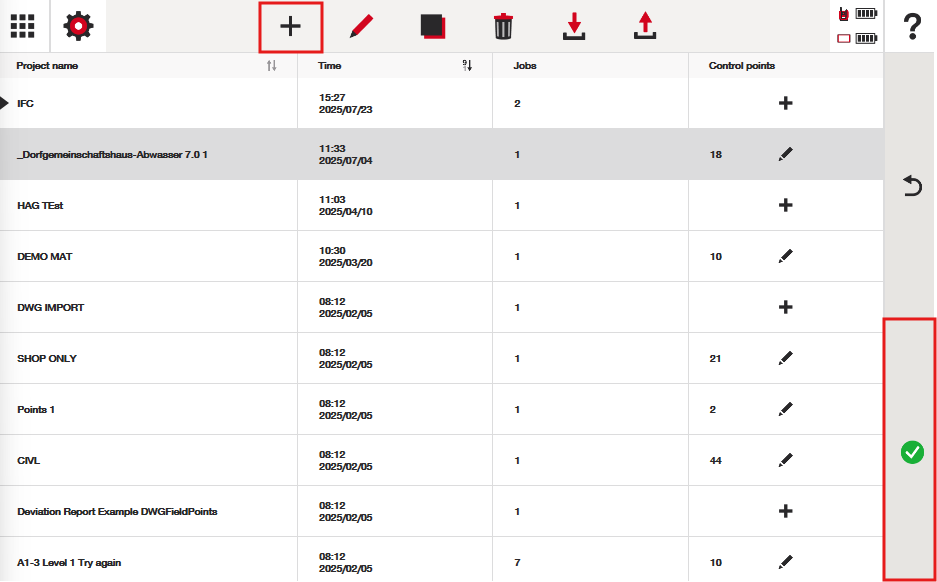

Clicca sull'icona "più" in cima allo schermo per creare un nuovo progetto, oppure apri un progetto premendo il segno di spunta verde per poi passare alla schermata "lavori", dove sarà possibile importare un disegno:

Passo 2 - Tocca il pulsante Importa per il lavoro corretto

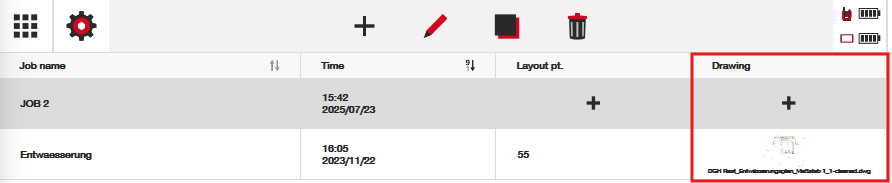

Tocca l'icona "+" nella colonna dei disegni per aggiungere un nuovo disegno, oppure sull'icona della miniatura di un disegno esistente per sostituire un disegno già presente:

Passo 3 - Importa il disegno

Indica che intendi importare un disegno con la finestra popup:

Passo 4 - Seleziona il disegno + unità corrette

Individua il disegno nel percorso del file e premi il segno di spunta verde:

Seleziona le unità corrette e premi il segno di spunta verde:

Comprendere le "Unità":

I disegni CAD o digitali sono composti da linee, archi, cerchi, ecc. Naturalmente, ciascuno di questi elementi ha determinate lunghezze o informazioni geometriche associate. Ad esempio, una linea potrebbe essere lunga 10 "unità", un cerchio ha un raggio di 3 "unità", ecc. I disegnatori definiscono in quali "unità" preferiscono lavorare nelle impostazioni del loro software di progettazione.

Alcuni esempi:

• Per disegni civili, spesso si usano METRI (negli Stati Uniti, spesso si usano piedi decimali)
• Per disegni architettonici, spesso si usano MILLIMETRI (negli Stati Uniti, spesso si usano pollici)

Se non sei sicuro di quale unità sia stata utilizzata per il tuo disegno, chiedere al disegnatore o alla parte che ha fornito i disegni dovrebbe essere un buon inizio. Ricorda, tuttavia, che puoi anche fare una prova importando e controllando le misure usando le applicazioni di misurazione HCL per CAD per confermare che le distanze siano lette correttamente. Se le misure sono fuori scala (leggono troppo grandi o troppo piccole), basta reimportare con un altro tipo di unità.

È sempre una buona pratica collaborare con il team di progettazione per verificare che i disegni siano importati correttamente.

Passo 5 - Verifica che l'importazione sia corretta

Diversi strumenti nel software HCL ti permettono di controllare la scala del tuo disegno:

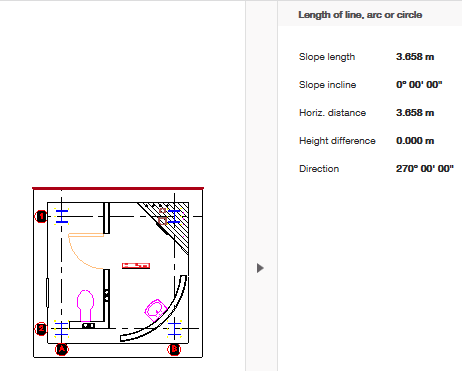

Usando questi strumenti, puoi vedere informazioni sul tuo CAD per verificare se il lavoro di linea è letto correttamente:

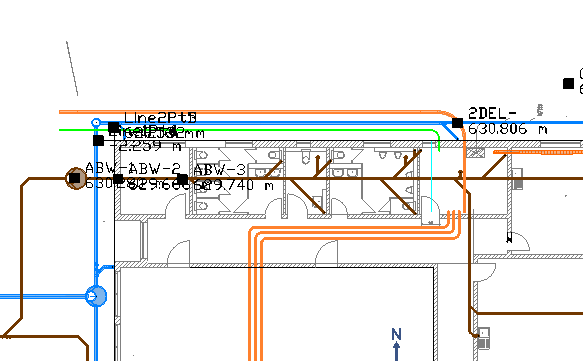

Inoltre, puoi verificare che il disegno rientri nelle posizioni dei dati puntuali che hai importato. Se i punti non sembrano trovarsi nelle posizioni corrette, probabilmente c'è un problema di unità - o con il disegno o con i punti. Dovrai investigare:

Suggerimenti per la risoluzione dei problemi quando nessun disegno sembra apparire

A volte, dopo aver importato un disegno, sembra che tu abbia importato uno schermo vuoto - nulla sembra apparire quando apri il file CAD. Ci sono quattro motivi principali per cui questo potrebbe accadere, che possono essere indagati:

1. Il file CAD ha elementi a distanze estreme tra loro: Quando un file CAD viene importato, appare sullo schermo per la prima volta con lo zoom esteso ai limiti del disegno. Se, per qualsiasi motivo, il file CAD ha oggetti estremamente distanti tra loro (anche migliaia di metri), sembrerà quasi vuoto quando è completamente zoomato. Chiedere al disegnatore di ispezionare il file per assicurarsi che siano incluse solo le informazioni rilevanti dovrebbe aiutare a risolvere questo problema.
2. Il file CAD non contiene gli elementi previsti: Questo può accadere perché il disegnatore ha presumibilmente fornito un file con tutti gli oggetti rilevanti, ma in realtà gli oggetti non appaiono. Spesso è correlato a un problema di riferimento esterno nel CAD, dove il software che i disegnatori usano fa sembrare che gli oggetti facciano parte del file, ma in realtà sono visibili solo temporaneamente. Anche in questo caso, contattare un disegnatore dovrebbe aiutare a iniziare la risoluzione del problema.
3. Il file CAD (o file punti) è importato con le unità sbagliate: Se un disegno CAD è importato in un lavoro che ha punti scalati diversamente rispetto al file CAD, può succedere che il CAD sia così piccolo rispetto ai punti da sembrare quasi invisibile (o viceversa). Questo è semplicemente un problema di unità - o i punti sono stati importati con unità errate, o il file CAD lo è stato. Verificare le unità del CAD e magari controllare che anche i punti siano stati importati correttamente dovrebbe risolvere problemi di scala e allineamento.
4. Il file CAD non corrisponde al sistema di coordinate del file punti: A volte un file CAD viene importato in un lavoro che ha già punti nel file. Se questi punti sono in un sistema di coordinate diverso rispetto al file CAD, i punti potrebbero apparire molto lontani dal CAD, facendo sembrare il CAD estremamente piccolo. Se questo è il problema che stai affrontando, potresti avere sistemi di coordinate non allineati tra punti e file CAD. Spiegare il problema al disegnatore e alla parte responsabile della fornitura dei dati puntuali dovrebbe aiutare a iniziare la risoluzione del problema.

Potresti anche ricevere il seguente errore che potrebbe impedirti di importare un disegno "Alcuni valori di elevazione sono fuori dall'intervallo supportato. Il disegno non può essere importato." Se questo appare sul tuo schermo, è perché gli elementi CAD all'interno del file CAD si trovano a differenze di altezza estreme tra loro (oltre una distanza ragionevole per un progetto di costruzione). La raccomandazione è di vedere se il tuo progettista può ispezionare gli elementi nel disegno e rimuovere o correggere gli oggetti agli intervalli di altezza estremi.

Come esportare progetti

Passo 1 - Apri un progetto

Come per l'importazione, devi aprire il progetto per iniziare il processo di esportazione:

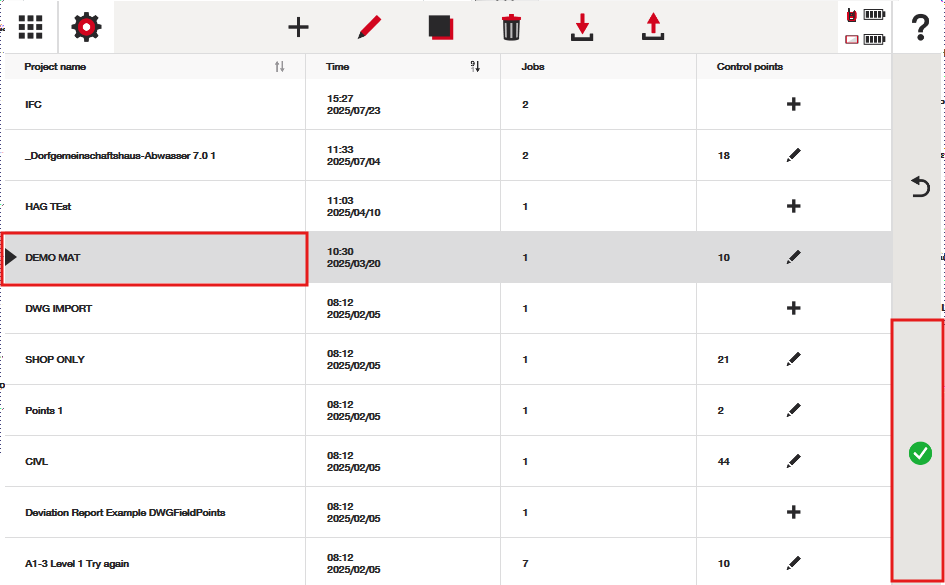

Trova il progetto nella tua lista e premi il segno di spunta verde per ottenere il menu "lavori":

Passo 2 - Tocca il pulsante Esporta per il lavoro corretto

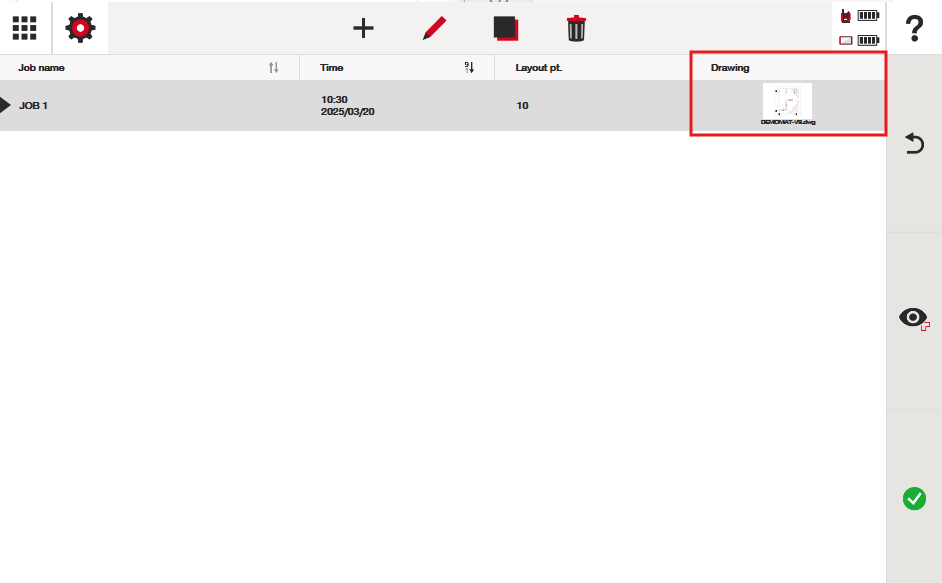

Clicca sulla miniatura del disegno del lavoro che desideri esportare e premi il segno di spunta verde per accedere all'opzione di esportazione del disegno:

Puoi quindi selezionare il percorso del file in cui desideri esportare il disegno.

Consigli per l'esportazione:

Ricorda che il software esporterà tutto come elementi CAD che riesce a vedere nella "vista CAD" del tuo disegno. Se un punto o un lavoro di linea esiste su qualsiasi livello, quei dati saranno esportati. Se ci sono livelli attivati o disattivati nel menu dei livelli, quei livelli saranno anch'essi attivati o disattivati quando aprirai il CAD in un altro software basato su CAD.

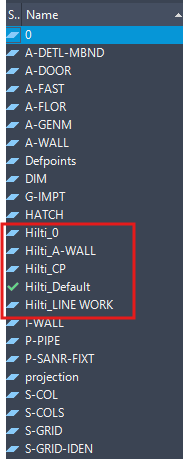

Se hai aggiunto qualsiasi lavoro di linea o punti al progetto, saranno aggiunti su livelli "Hilti", come suggerisce lo screenshot seguente dal software AutoCAD. Questo aiuta i disegnatori a identificare rapidamente ciò che è stato aggiunto tramite il software HCL e ciò che era nel file CAD originale.

Ricorda che HCL non è in grado di cancellare o spostare alcun elemento CAD proveniente dal file CAD originale, può solo attivare o disattivare i livelli. Questo dà al disegnatore la certezza che le modifiche al progetto digitale originale non possano avvenire né intenzionalmente né accidentalmente quando inserite nel software.

Quindi - questo significa che qualsiasi lavoro di linea o punti (punti di stazione, punti misurati, punti segnati o punti di layout) farà parte del file CAD su un proprio livello Hilti quando esportato.

In quali unità viene esportato il file CAD?

Ricorda che i file CAD hanno "unità" associate al file. Ad esempio, se una linea in CAD è lunga 3 unità, il software deve definire se si tratta di 3 piedi, metri, millimetri, ecc.

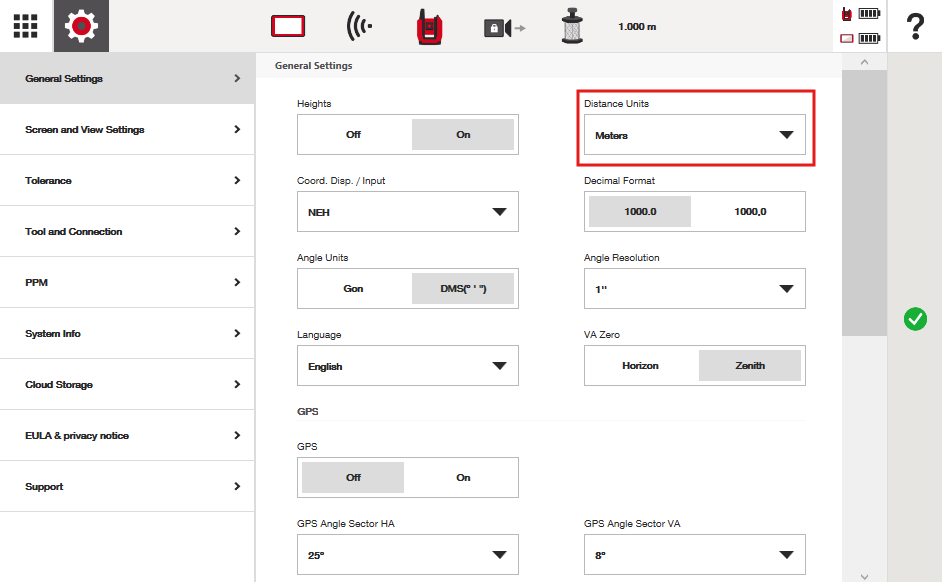

HCL esporterà il file CAD nelle unità stabilite nelle impostazioni. Nello screenshot qui sotto, poiché le unità di distanza sono impostate su "metri", anche il mio file CAD sarà esportato in metri. Questo è qualcosa che dovresti coordinare con il tuo disegnatore se intendi condividere il file esportato con altri.
