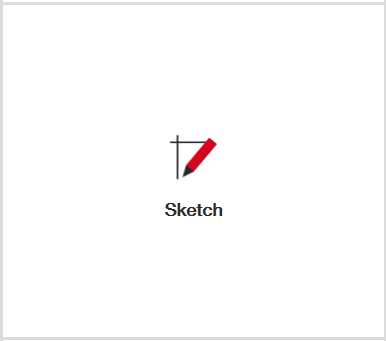

Applicazione "Sketch" - Guida

L'applicazione "Sketch" è progettata per permetterti di disegnare sul tuo disegno CAD per aggiornare o creare qualsiasi linea di lavoro di cui potresti aver bisogno come riferimento.

Passo 1: Seleziona un Punto di Partenza

Quando apri "Sketch", ti verrà chiesto di selezionare il "punto di partenza" da cui vuoi iniziare a lavorare. Nota che dovrai sempre avere qualche tipo di punto (sia esso un punto di layout, un punto misurato o un punto di controllo) da cui iniziare il tuo lavoro di schizzo.

Non è necessario avere un file CAD per iniziare a schizzare, ma hai bisogno di un punto all'interno del tuo lavoro per poter cominciare.

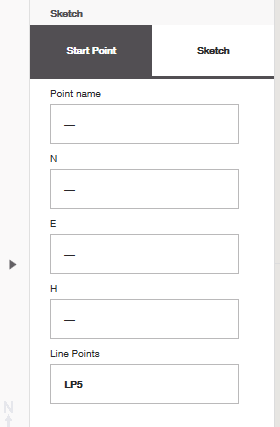

Una volta selezionato un punto, verifica che il nome del punto di partenza e la coordinata siano corretti, e che i "punti linea" che intendi creare siano etichettati come desideri mentre schizzi. Nell'esempio qui sotto, il nome del mio punto linea è "LP5", e mentre disegno altre linee in successione, il numero del punto aumenterà di conseguenza, mentre il prefisso rimarrà lo stesso.

Passo 2: Inizia a Schizzare

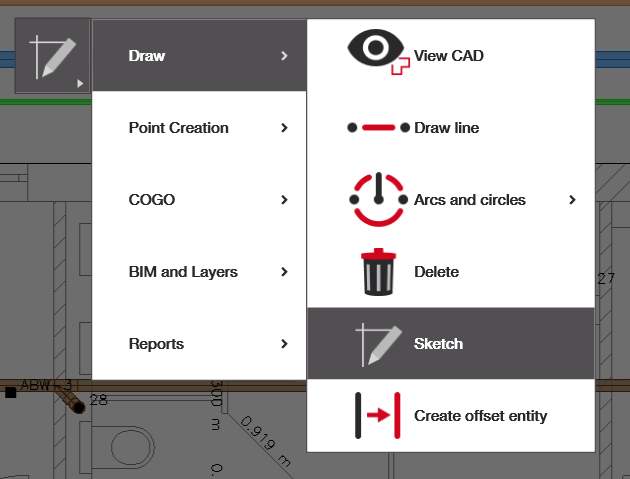

Vai alla scheda "Sketch" e inizia a schizzare.

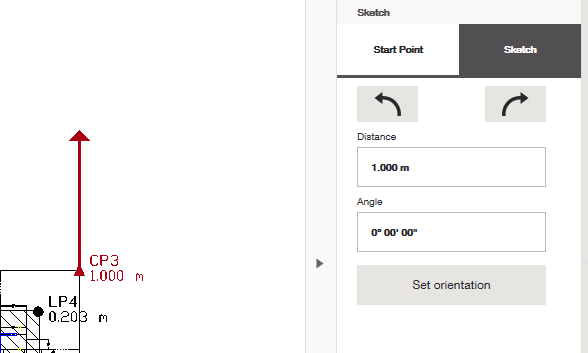

"Distanza" è la distanza che vorresti che la linea successiva percorresse dal punto da cui hai iniziato, e "angolo" è l'angolo al quale vorresti che si girasse da quel punto. Nota che 0° è rivolto direttamente verso l'alto (nord planimetrico).

Puoi anche usare le frecce sinistra e destra per ruotare comodamente l'angolo esattamente di 45° rispetto all'orientamento della linea.

"Imposta Orientamento" può essere usato se desideri orientare la linea all'angolo esatto di una linea esistente nel tuo file CAD o all'orientamento di 2 punti all'interno del tuo lavoro.

Passo 3: Continua il tuo Schizzo

Premi il segno di spunta verde ogni volta che sai che il segmento di linea schizzato è corretto. Una volta completato, ti verrà automaticamente chiesto di schizzare un'altra linea dall'estremità di quella appena creata.

Se vuoi schizzare una linea da un altro punto di partenza, torna semplicemente indietro e seleziona un nuovo punto di partenza.
