Trasferimento di Altezza: Come Usare

L'applicazione "Trasferimento di Altezza" è progettata per essere utilizzata per identificare rapidamente le altezze di oggetti e superfici in tutto il tuo cantiere. Ti permetterà di regolare rapidamente in base alle misurazioni di altezza che vedi basate sul riferimento scelto.

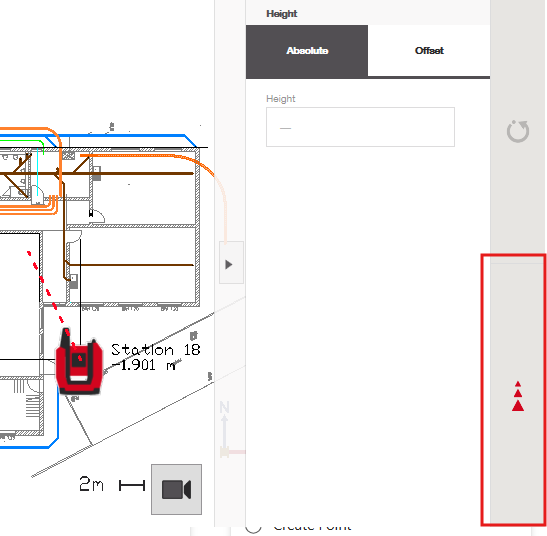

Per usarla, basta premere il pulsante di misura sul lato destro e navigare verso il tuo offset di altezza richiesto. Se hai bisogno di ulteriori istruzioni, vedi sotto.

Questa applicazione può essere utilizzata anche se il tuo strumento non è stazionato. Ciò significa che non è necessario stazionare con punti di controllo per poterla usare. Tuttavia, la funzione "altezza assoluta" all'interno dell'applicazione Trasferimento di Altezza non sarà disponibile a meno che lo strumento non sia stato stazionato con coordinate e la sua altezza di stazione sia stata calcolata.

Trasferimento di Altezza: Uso della scheda "Offset"

Quando si apre il trasferimento di altezza, probabilmente si aprirà automaticamente l'opzione "offset" sul lato destro dello schermo.

Questo ti invita a ruotare lo strumento verso una superficie dove puoi quindi 1) misurare un riferimento premendo il pulsante rosso di misura, e poi 2) osservare i risultati di deviazione rispetto a quel riferimento mentre misuri altre posizioni nel tuo cantiere.

Esempio:

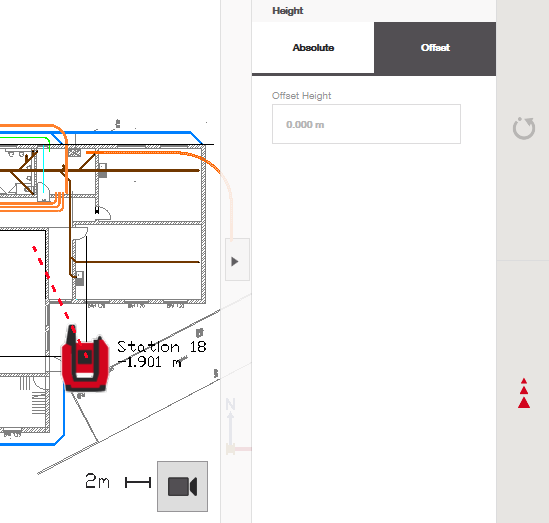

Misuro un certo riferimento nel mio cantiere premendo il pulsante rosso di misura:

Poi digito l'offset da quell'altezza che vorrei raggiungere:

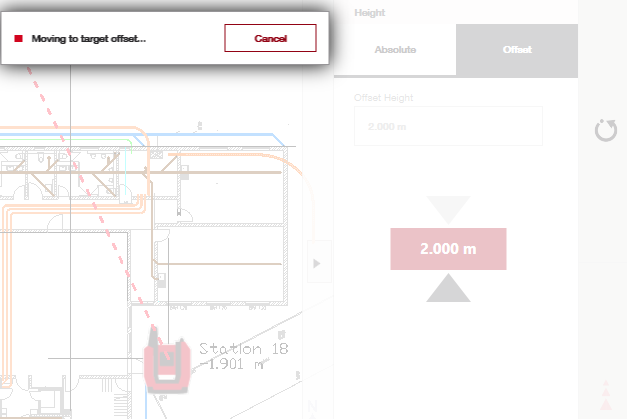

Lo strumento quindi tenta di spostarsi a quell'offset di altezza nella sua posizione angolare attuale:

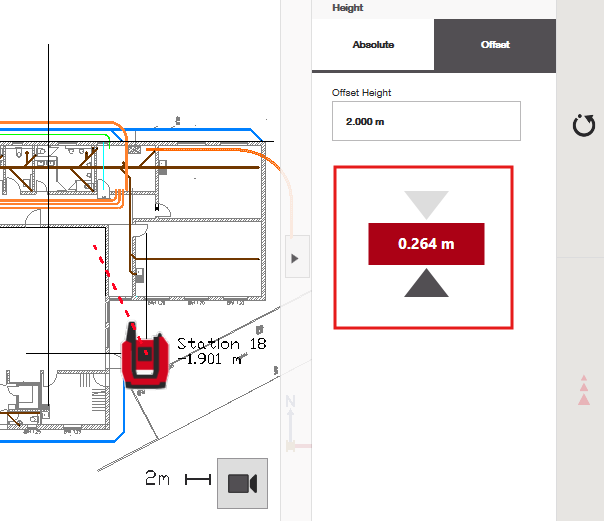

Lo strumento può anche essere mosso manualmente tramite la telecamera o tracciando un prisma, e terrà traccia in tempo reale di quanto si sta avvicinando alla posizione di altezza offset designata:

Trasferimento di Altezza: Uso della scheda "Assoluto"

Questa scheda si riferisce all'altezza di stazione che hai già stabilito durante il processo di stazionamento. Vedi questo articolo se hai bisogno di aiuto per stazionare lo strumento con le altezze.

Quando hai trovato una posizione nel tuo cantiere che vuoi confrontare con l'altezza di riferimento del cantiere già stabilita durante il stazionamento, basta premere il pulsante rosso di misura:

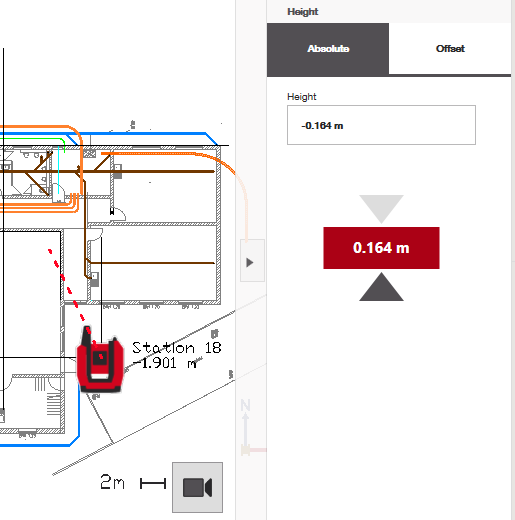

Dopo averlo fatto, il software indicherà immediatamente la direzione (su o giù) in cui devi andare per arrivare alla posizione di altezza desiderata rispetto al riferimento:

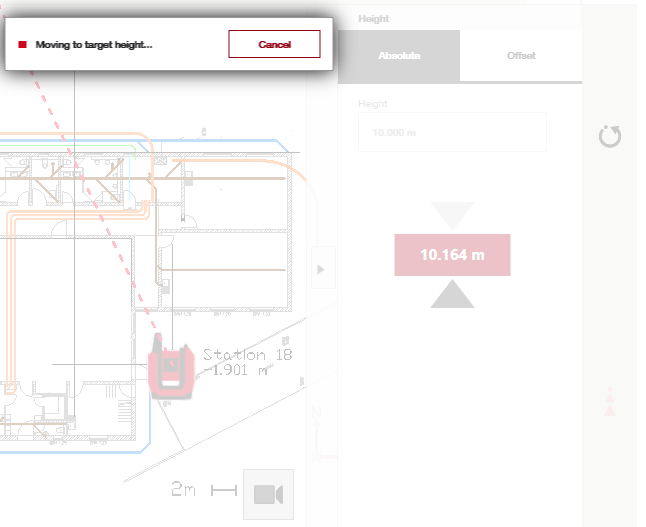

Puoi anche digitare un offset rispetto all'altezza di riferimento, dove lo strumento funzionerà allo stesso modo della scheda "offset" per navigare verso l'altezza offset richiesta:
