Applicazione Dimensioni - Come fare

Hai bisogno di aggiungere la lunghezza di una linea al tuo progetto? Vuoi che le dimensioni di diverse linee siano visibili nel file senza dover rifare le misurazioni? Questo articolo spiega come aggiungere misure e etichette di dimensione al tuo file.

Come aggiungere etichette di dimensione al tuo file?

1. Apri il tuo progetto: Inizia aprendo un progetto qualsiasi sul tuo tablet.

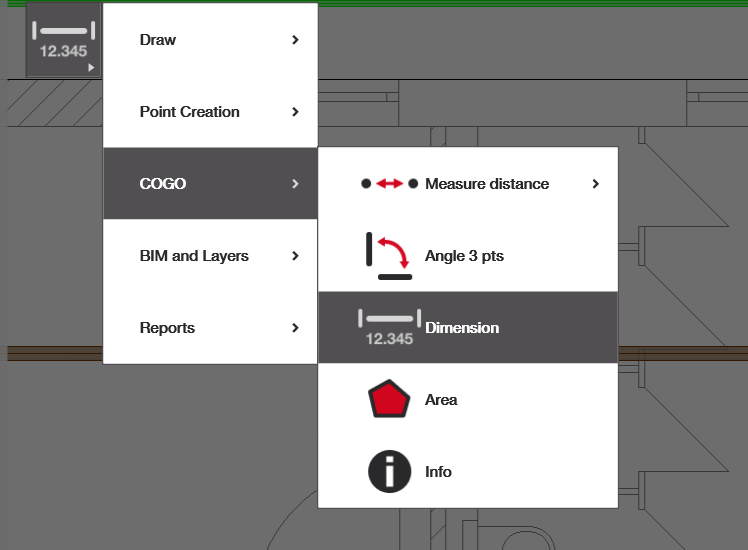

2. Apri l'applicazione: Dalla schermata principale o dal menu laterale in vista CAD.
   1. Se non hai l’'Applicazione Dimensioni' nella schermata principale, seleziona aggiungi collegamento e aggiungi l'applicazione mostrata qui sotto.
3. Seleziona le linee e aggiungi l’etichetta: Segui le istruzioni per ottenere le tue misurazioni.

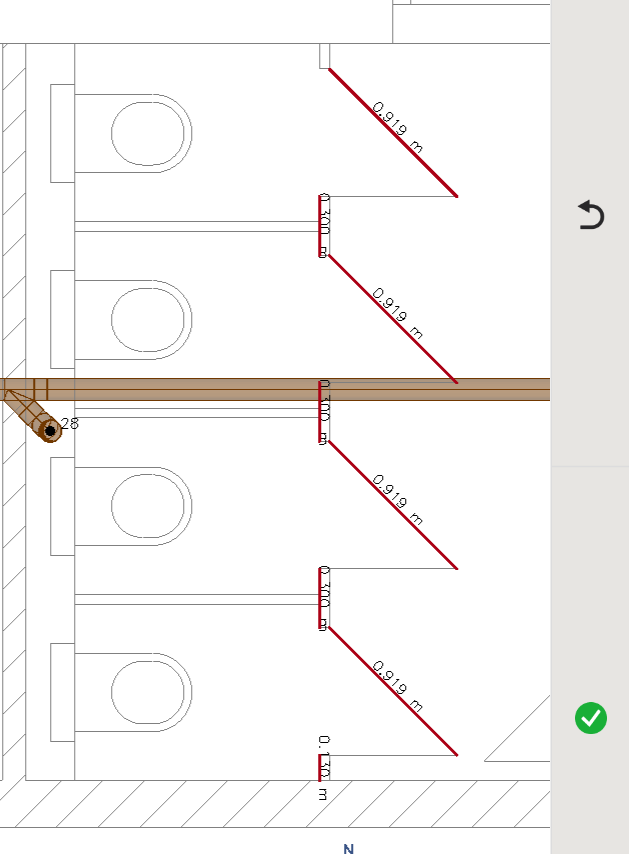

Seleziona le linee che desideri misurare ed etichettare. Queste diventeranno rosse. Per deselezionare una linea cliccaci di nuovo sopra; tornerà al suo colore originale. Quando hai selezionato tutte le linee a cui vuoi aggiungere le etichette di dimensione, clicca sul segno di spunta verde a destra. Le tue etichette di dimensione appariranno sopra o a destra delle linee selezionate.

Nota: Queste etichette di dimensione sono solo visualizzazioni temporanee. Non vengono salvate nel file CAD. Ciò significa che se esporti il file CAD dal tablet, il testo dimensionale non verrà esportato come parte del file. Allo stesso modo, una volta che cambi progetto o lavoro o chiudi l'applicazione HCL, le dimensioni non saranno più visualizzate quando il progetto verrà riaperto.
