Applicazione Lunghezza di Linea, Arco o Cerchio - Come fare

L'applicazione lunghezza di linea, arco o cerchio è presente per fornire informazioni su uno qualsiasi di questi oggetti, inclusi lunghezza, inclinazione, distanza, altezza e direzione.

Demo su come fare

Come ottenere la lunghezza, la distanza e altre misurazioni di un oggetto?

1. Apri il tuo progetto: Inizia aprendo un qualsiasi progetto sul tuo tablet.

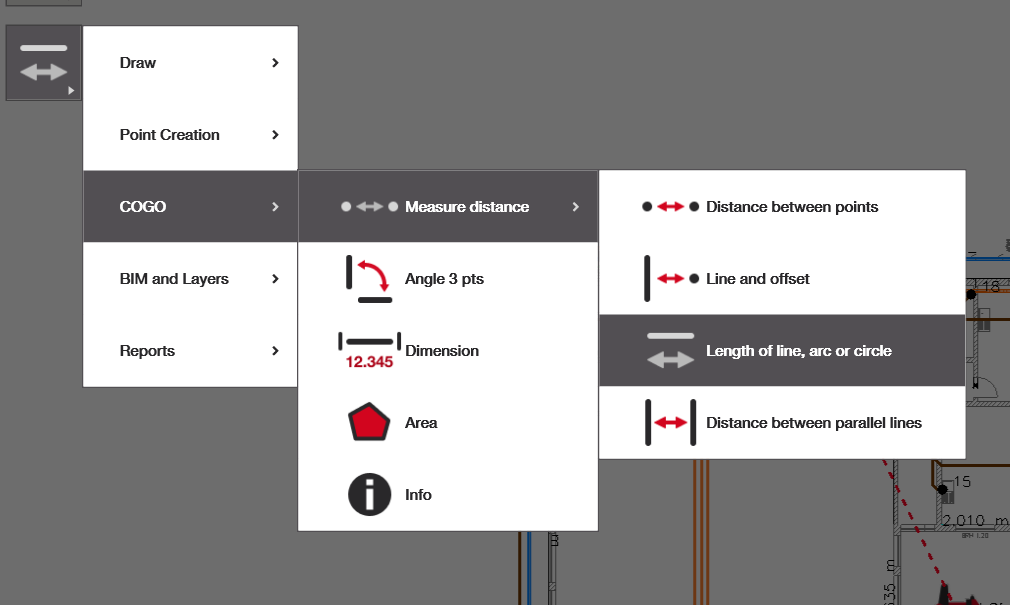

2. Apri l'applicazione: Dal menu home o dal menu laterale nella vista CAD.
   • Se non hai questa applicazione nella schermata home, seleziona aggiungi collegamento e aggiungi l'applicazione mostrata qui sotto.
3. Seleziona i punti intorno all'area rilevante e misura: Segui le istruzioni per ottenere il tuo risultato.

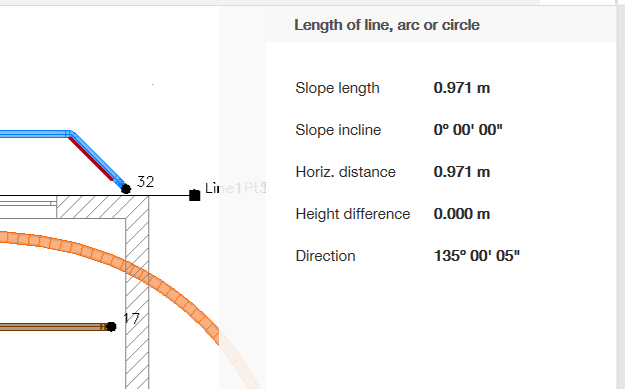

Seleziona una qualsiasi linea, arco o cerchio. Una volta selezionato, il segmento dovrebbe diventare rosso e il risultato della misurazione dovrebbe apparire a destra. Puoi quindi cliccare su sezioni diverse e ottenere le rispettive misurazioni sul lato destro.

Nota: Non puoi selezionare punti e puoi selezionare un solo oggetto alla volta. Se desideri confrontare le lunghezze delle linee, fai riferimento all'applicazione Dimensioni.

Interpretazione del risultato

"Lunghezza inclinata" si riferisce alla lunghezza complessiva della linea, inclusa la differenza verticale se c'è una differenza di altezza tra i punti sulla linea. La "inclinazione della pendenza" indica quindi i gradi di inclinazione della linea (se presenti) e la "differenza di altezza" misura la distanza verticale totale tra il punto più alto e quello più basso della linea. Infine, la "direzione" indica l'orientamento della linea in gradi rispetto all'orientamento stesso del file CAD.

Per i cerchi, il risultato includerà le variabili di raggio, differenza di altezza, perimetro del cerchio e area. L'area del cerchio è rappresentata in ettari ed è molto probabile che nelle versioni future venga mostrata anche l'area in metri quadrati. Inoltre, la "differenza di altezza" si riferisce a cerchi inclinati o 3D.

Per gli archi, il risultato includerà le variabili di raggio, direzione, lunghezza dell'arco, differenza di altezza. "Direzione" indica l'angolo creato dal punto di inizio al punto di fine dell'arco. Per esempio, un arco con direzione 180° significa che è un perfetto semicerchio. Inoltre, la metrica della differenza di altezza si applica ad archi inclinati o 3D.

Le versioni future del software permetteranno di disegnare archi e cerchi in 3D (inclinati).
