Visualizza Applicazione CAD - Come Fare

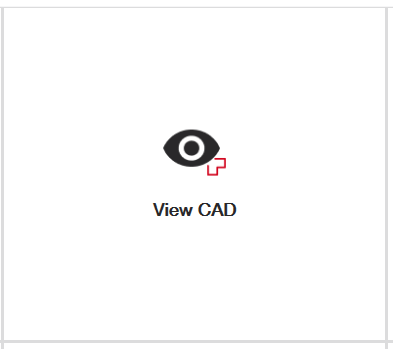

L'applicazione Visualizza CAD fa parte delle 5 applicazioni standard sempre mostrate sulla schermata principale. Questa applicazione ti permette semplicemente di esplorare liberamente il tuo file CAD sul tablet, anche in 3D se necessario.

Demo Visualizza CAD

Come Aprire l'Applicazione Visualizza CAD?

1. Apri il Tuo Progetto: Inizia aprendo un qualsiasi progetto sul tuo tablet.

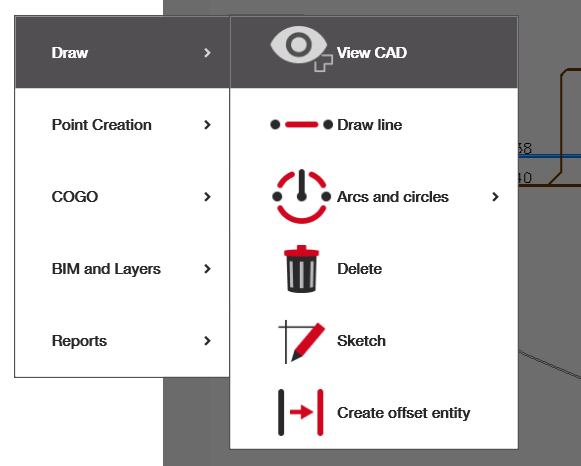

2. Apri l'Applicazione: Dalla schermata principale o dal menu laterale in vista CAD.
3. Visualizza e Ispeziona il File: Visualizza il tuo file e seleziona le diverse viste qui sotto se desideri

Impostazioni Vista CAD

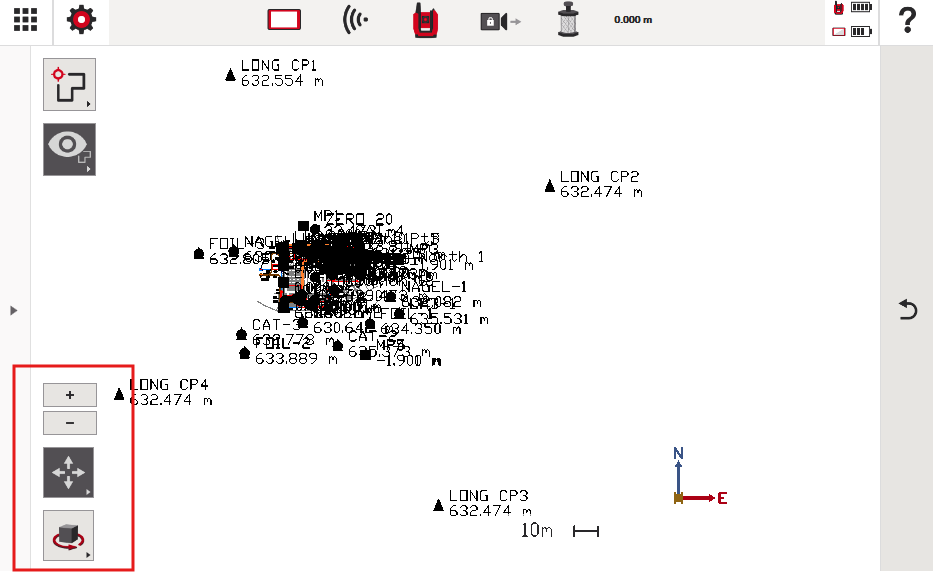

In basso a sinistra puoi trovare le impostazioni della vista.

Nota che la prima icona con le quattro frecce, quando evidenziata in grigio scuro, significa semplicemente che puoi muoverti liberamente intorno al tuo file CAD in qualsiasi vista 2D o 3D tu abbia impostato. Questa modalità di visualizzazione può essere attiva anche quando non sei specificamente nell'applicazione "Vista CAD" (ad esempio se stai disegnando linee o creando punti).

Quando questa icona viene toccata, tuttavia, appariranno più opzioni di visualizzazione per tua comodità, come la regolazione delle impostazioni dello sfondo, l'uso di diverse opzioni di zoom e altre. Queste sono spiegate di seguito.

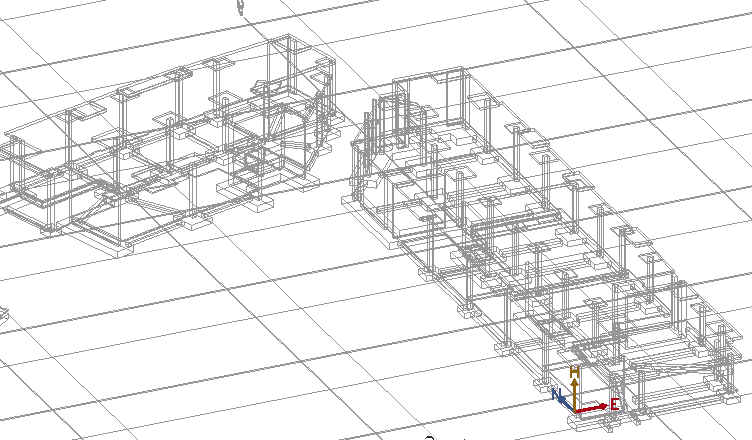

Vista Inquadratura Standard: L'icona del cerchio vuoto ti permette di visualizzare l'applicazione in una modalità chiara standard con inquadratura. Questa è la modalità di visualizzazione predefinita per i tuoi file.

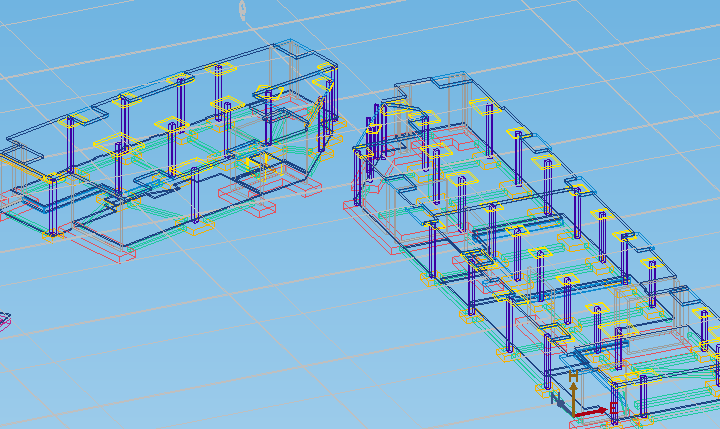

Vista Inquadratura 3D: L'icona del cerchio 3D ti permette di regolare la vista dei file 3D. (I file CAD avranno solo uno sfondo blu selezionando questa opzione, anche quando si lavora con file 2D).

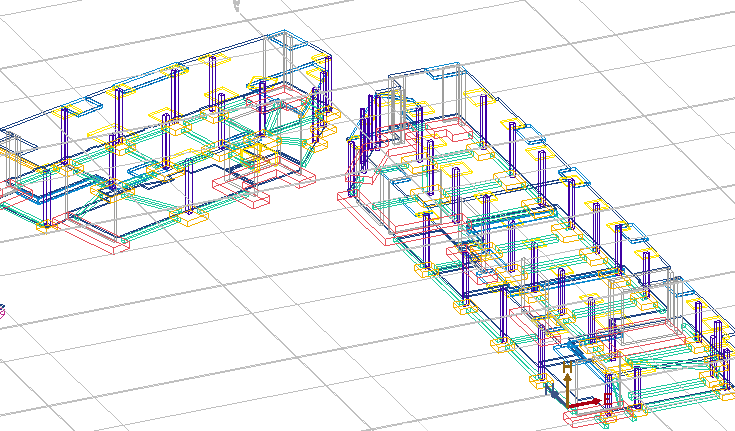

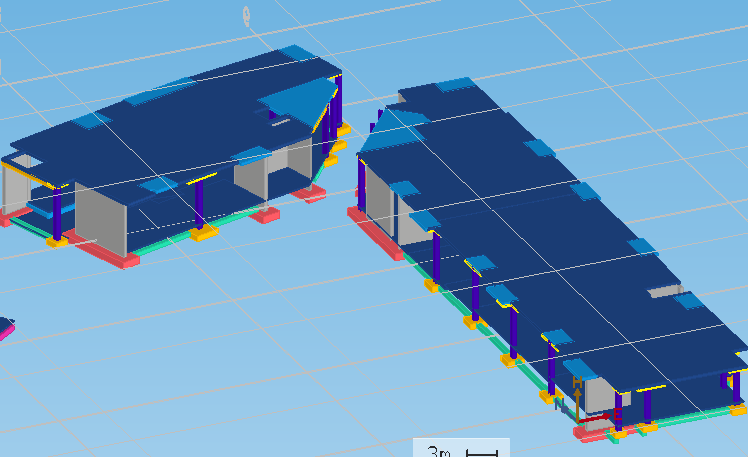

Vista Riempimento 3D: L'icona del cerchio nero ti permette di visualizzare il tuo file in una vista 3D con inquadratura riempita.

Ridisegna: L'icona con la curva nera con una freccia che conduce a un'altra curva rossa è usata per levigare le linee segmentate frastagliate del tuo file. Probabilmente non avrai mai bisogno di usare questa opzione.

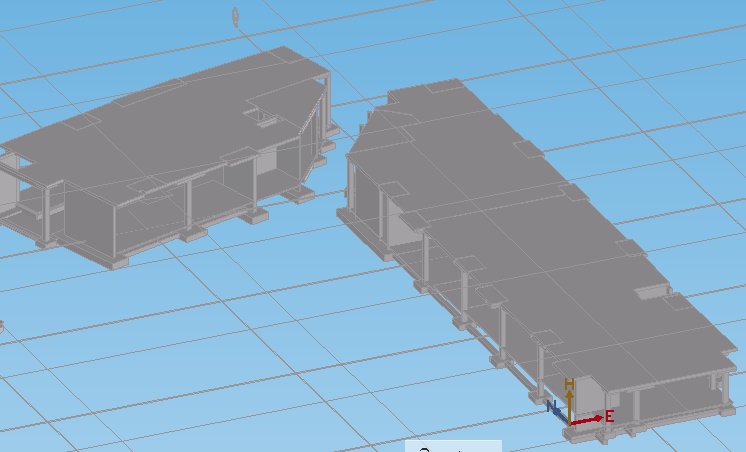

Ombreggiatura 3D: l'icona della brocca con riempimento grigio è usata per mostrare la profondità ombreggiando e aggiungendo una scala di grigi al modello (rimuove i colori degli elementi 3D). Questo è particolarmente utile per disegni semplici o cornici senza ombreggiatura. Importante: una volta aggiunta, l'ombreggiatura non può essere rimossa a meno che tu non cambi lavoro o progetto prima di tornare indietro.

Zoom Out: La scatola nera con le frecce rosse al centro ti permette di zoomare rapidamente all'indietro per vedere tutto ciò che è contenuto nell'area CAD del file - punti ed elementi CAD. Nota - se hai elementi nel tuo file che sono a distanze estremamente lunghe tra loro, l'area di visualizzazione CAD potrebbe sembrare vuota usando questa opzione.

Zoom su Area: La lente d'ingrandimento con il quadrato sullo sfondo ti permette di selezionare un'area nel tuo file e zoomare velocemente su di essa.

Menu Zoom: La lente d'ingrandimento con il segno più o meno ai lati ti permette di attivare un menu scorciatoia zoom sopra il menu di visualizzazione per zoomare rapidamente avanti e indietro con i pulsanti più o meno. Per farli scomparire basta cliccare di nuovo sull'icona.

Impostazioni Vista 3D

Sotto l'icona con le quattro frecce, puoi trovare l'icona di posizione 3D che assomiglia a un cubo con una freccia che lo circonda. Con questa icona puoi cambiare le impostazioni della vista del tuo file per vedere le coordinate da diverse posizioni 3D. Quando questa opzione è attiva, puoi ruotare manualmente il disegno secondo necessità.

Il menu a comparsa a destra di questa icona ti permette di passare rapidamente tra diverse viste (ad esempio dall'alto, dai lati o dal basso).

Se desideri tornare alla vista predefinita e alla modalità pan, seleziona semplicemente di nuovo l'opzione vista dall'alto, seguita dalle 4 frecce:
