Applicazione Crea Entità Offset - Come fare

L'applicazione Crea Entità Offset ti permette di creare rapidamente offset di linee, cerchi e archi. Questo è utile, ad esempio, per creare i confini delle pareti interne a partire dalla parete esterna o per indicare le linee delle guide per cartongesso. Questo aiuta a mantenere la coerenza dimensionale quando si lavora con le linee.

Come usare l'entità Offset

1. Apri il tuo progetto: Inizia aprendo un qualsiasi progetto sul tuo tablet.
2. Apri l'applicazione: Dal menu principale o dal menu laterale nella vista CAD.

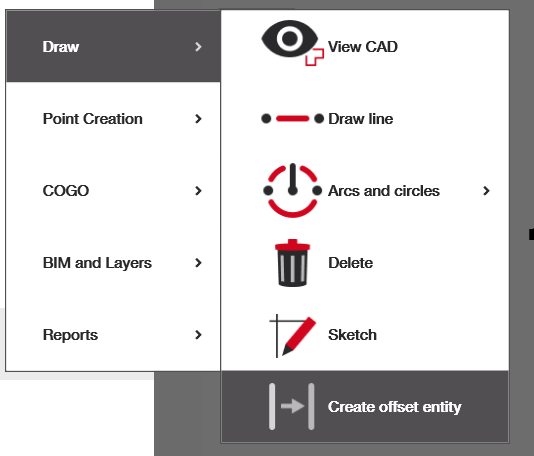

   • Se non hai 'Crea Entità Offset' nella schermata principale, puoi selezionare aggiungi scorciatoia e aggiungere l'applicazione mostrata qui sotto, oppure navigare fino a essa dal menu di navigazione.
3. Seleziona un oggetto: Seleziona le linee, gli archi o i cerchi con cui vuoi lavorare e apparirà il menu di lavoro per definire il tuo offset.

Creazione dell'oggetto

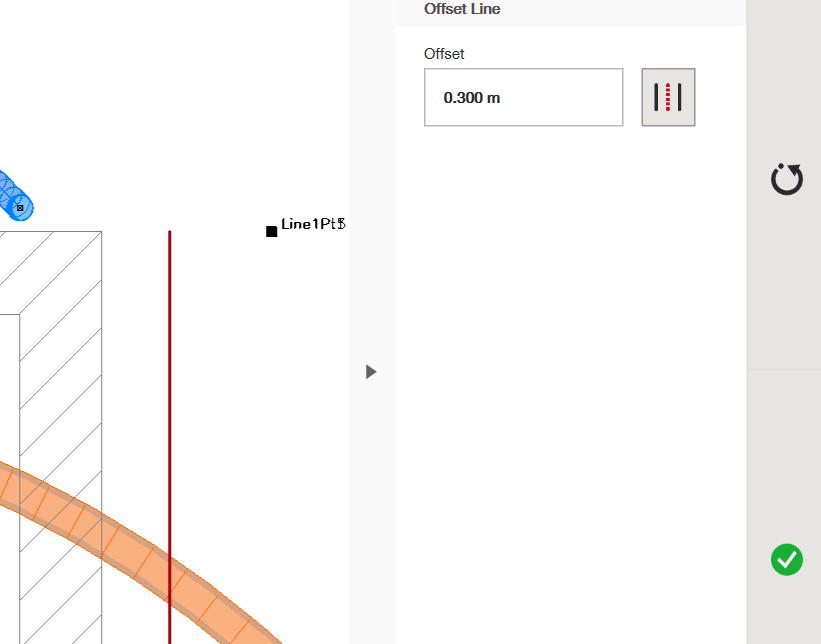

Seleziona l'oggetto dal quale vuoi creare un duplicato offset. Un duplicato rosso dovrebbe apparire da qualche parte a destra di esso. In alto a destra puoi trovare e modificare la distanza dell'offset. Nell'esempio sotto è 0,3 m. Questo significa che la nuova linea creata sarà a 0,3 metri a destra della linea originale.  Per creare una linea offset a sinistra, puoi semplicemente cliccare una seconda volta sulla linea originale e la linea rossa si sposterà alla distanza di offset scelta a sinistra dell'originale. Se clicchi una terza volta sulla linea, la linea offset scomparirà.

Nota - se utile, puoi aggiungere un valore negativo all'offset per far iniziare immediatamente l'offset a sinistra del tuo oggetto, se necessario.

Se vuoi creare più oggetti offset con lo stesso parametro di offset, cliccaci semplicemente sopra e i nuovi oggetti appariranno in rosso. Una volta creati tutti gli oggetti necessari, clicca sul segno di spunta verde a destra. Questi oggetti diventeranno grigi e saranno ora aggiunti al tuo file.

Creazione di un oggetto tra due linee

Esiste anche una funzione che ti permette di creare una linea al centro di due linee parallele. Prima seleziona l'opzione linea parallela a destra della distanza di offset.  La casella "Offset" dovrebbe essere disabilitata quando lo fai. Successivamente, seleziona la prima linea che diventerà rossa alla selezione. Poi seleziona la seconda linea. Una linea rossa tratteggiata apparirà nel mezzo delle due. Clicca sul segno di spunta verde sul lato destro e questa nuova linea verrà aggiunta al tuo disegno.

Nota: queste linee devono essere parallele nel file CAD per poter utilizzare questa opzione.
