Applicazione Crea Punto Centrale - Come fare

L'applicazione Crea Punto Centrale ti permette di creare punti basati su tre linee connesse. È un metodo utile per creare un punto centrale basato su riferimenti di linea.

Demo Creazione Punto Centrale

Come Creare un Punto Centrale

1. Apri il tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.
2. Apri l'Applicazione: Dal schermata iniziale o dal menu laterale nella vista CAD.

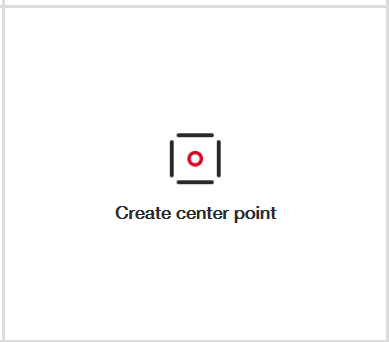

   • Se non hai l'applicazione 'Crea Punto Centrale' nella schermata iniziale, puoi selezionare aggiungi collegamento e aggiungere l'applicazione mostrata qui sotto, oppure navigare fino a essa dal menu di navigazione.

3. Seleziona Tre Linee e Crea Punto: Seleziona tre linee connesse e crea il tuo punto.







Seleziona tre linee perpendicolari che si connettono (idealmente tre linee che fanno parte dello stesso rettangolo o quadrato). Queste dovrebbero diventare rosse mentre le selezioni. Dopo aver selezionato tre linee, un punto rosso dovrebbe apparire al centro.

Alcune cose da tenere a mente:

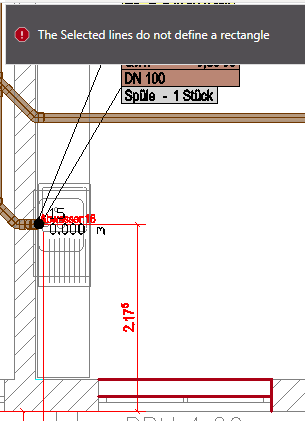

Se ricevi il messaggio "Le linee selezionate non definiscono un rettangolo" assicurati di selezionare tre linee di un rettangolo invece - le linee che usi devono poter formare un rettangolo o un quadrato.

Inoltre, questa applicazione funziona solo selezionando oggetti categorizzati come "linee" all'interno del CAD. Se stai cercando di trovare un punto centrale di un oggetto che non è definito come "linee" nel CAD (un oggetto 3D o un oggetto decorativo, per esempio), questa applicazione non funzionerà.

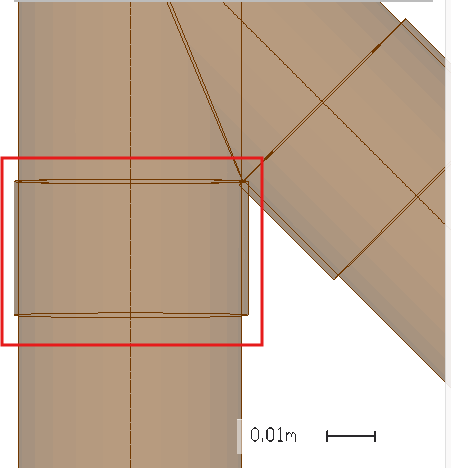

Per esempio, non posso selezionare questa immagine di tubazioni 2D, anche se sembra formare un quadrato, poiché i confini dell'oggetto non sono tecnicamente definiti come "linee".

Definisci Punto

Una volta che il punto appare al centro delle tue tre linee, puoi modificare il suo nome usando il menu sul lato destro dello schermo. Qui puoi anche definire il tipo di punto (punto di layout o punto di controllo). Quando hai finito, seleziona il segno di spunta verde a destra dello schermo e il punto verrà aggiunto al tuo disegno.
