Applicazione Punto di Offset - Come Fare

L'Applicazione Punto di Offset ti permette di creare punti basati su qualsiasi linea o arco. Una volta aperta l'applicazione, basta toccare la linea o l'arco da cui vuoi creare punti di offset e indicare la distanza di offset. Infine, indica la distanza per i segmenti tra ogni punto di offset che crei.

Come Creare un Punto di Offset

1. Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.
2. Apri l'Applicazione: Dal schermata home o dal menu laterale nella vista CAD.

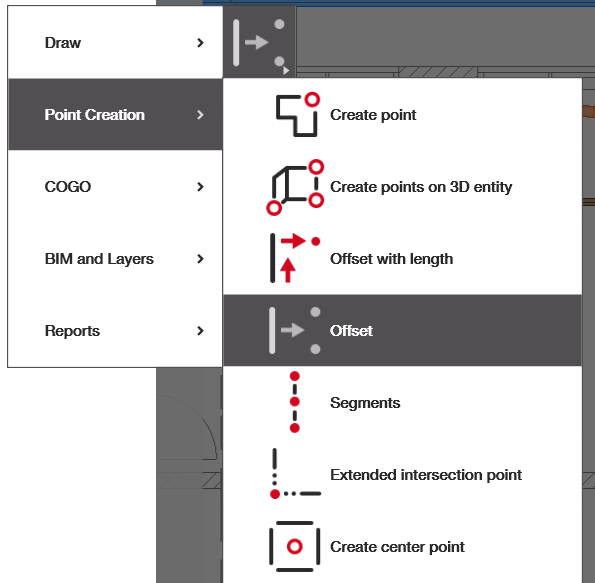

   • Se non hai l'applicazione 'Offset' nella schermata home, puoi selezionare "aggiungi collegamento" e aggiungere l'applicazione mostrata qui sotto, oppure navigare fino ad essa dal menu di navigazione.
3. Seleziona le Linee o Archi e Crea Punto: Seleziona la tua linea di riferimento e crea i tuoi punti.

Creazione del Punto

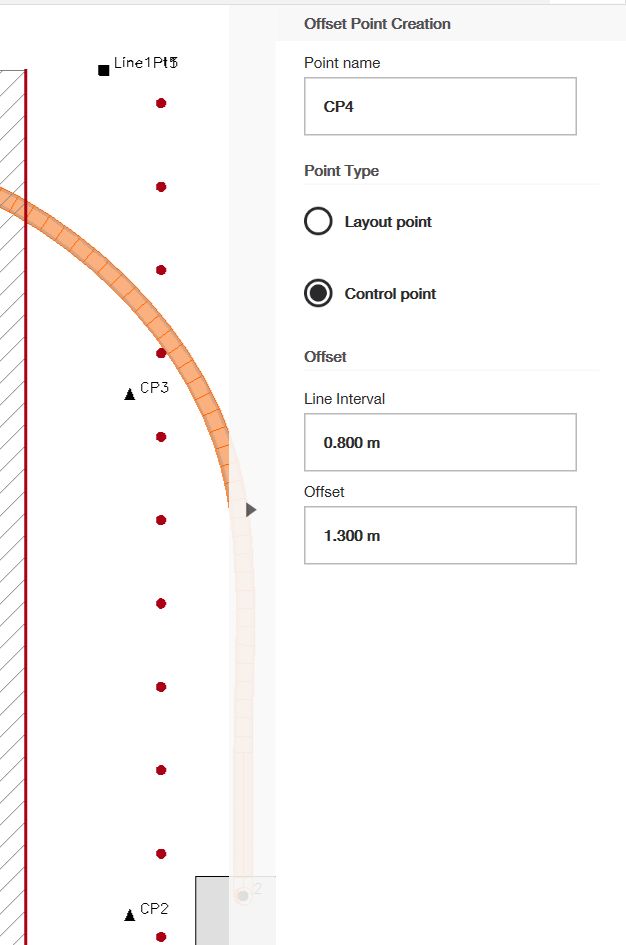

Seleziona la linea che vuoi usare come linea di riferimento. Una volta selezionata, dovrebbe diventare rossa e dei punti rossi dovrebbero apparire a destra della linea scelta. Ora puoi cambiare il nome del punto e il tipo (vedi questo articolo per capire come lavorare con i punti, in generale). Dopo, guarda il menu sul lato destro e modifica la casella di testo sotto il nome del punto e seleziona il tipo di punto che desideri (punto di layout o punto di controllo). Successivamente, puoi modificare l'intervallo della linea per cambiare la distanza tra i tuoi punti.

Infine, modifica il valore di offset per cambiare la distanza dei punti dalla tua linea di riferimento. Puoi fare doppio clic sulla linea per cambiare l'offset dei punti da sinistra a destra. Assicurati di cliccare sul segno di spunta verde quando hai finito per aggiungere i punti al tuo disegno.

Nota - puoi anche aggiungere valori negativi ai tuoi intervalli e offset.
