Applicazione Offset con Lunghezza - Come Fare

L'applicazione Offset con Lunghezza ti permette di creare un punto utilizzando come riferimento qualsiasi linea o arco e qualsiasi punto su questa linea. È un metodo utile per creare punti modificando la distanza del punto dalla linea scelta, la posizione da prendere come riferimento della linea scelta e la distanza.

Demo Offset con Lunghezza

Come Creare un Punto tramite Offset con Lunghezza

1. Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.

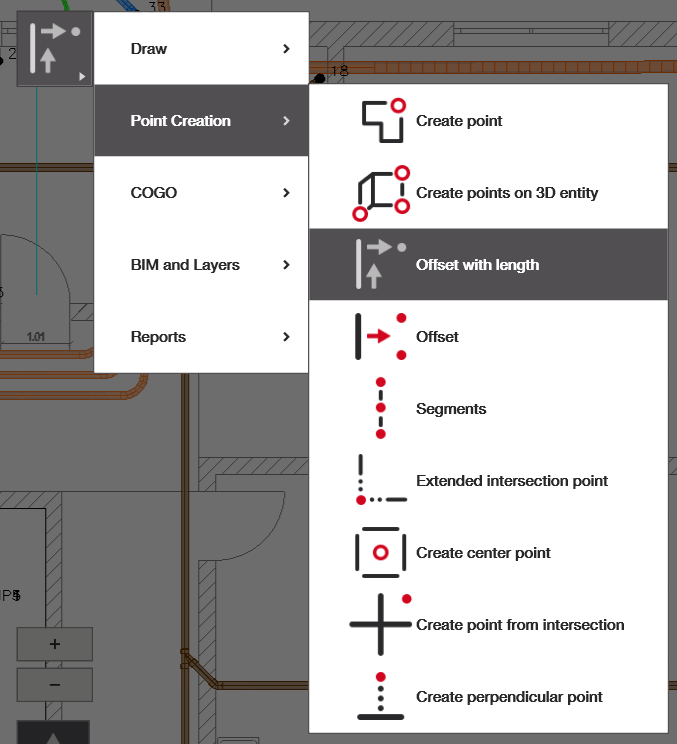

2. Apri l'Applicazione: Dal menu principale o dal menu laterale nella vista CAD.

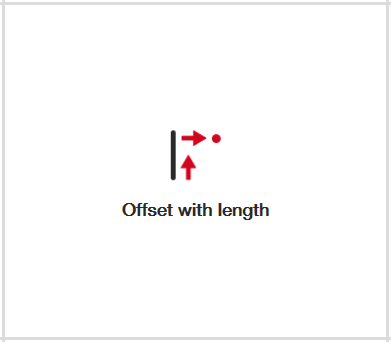

   • Se non hai l'applicazione 'Offset con lunghezza' nella schermata principale, puoi selezionare aggiungi scorciatoia e aggiungere l'applicazione mostrata sotto, oppure navigare fino ad essa dal menu di navigazione.
3. Seleziona le Linee e Crea il Punto: Seleziona la tua linea di riferimento e crea i tuoi punti.

Creazione del Punto

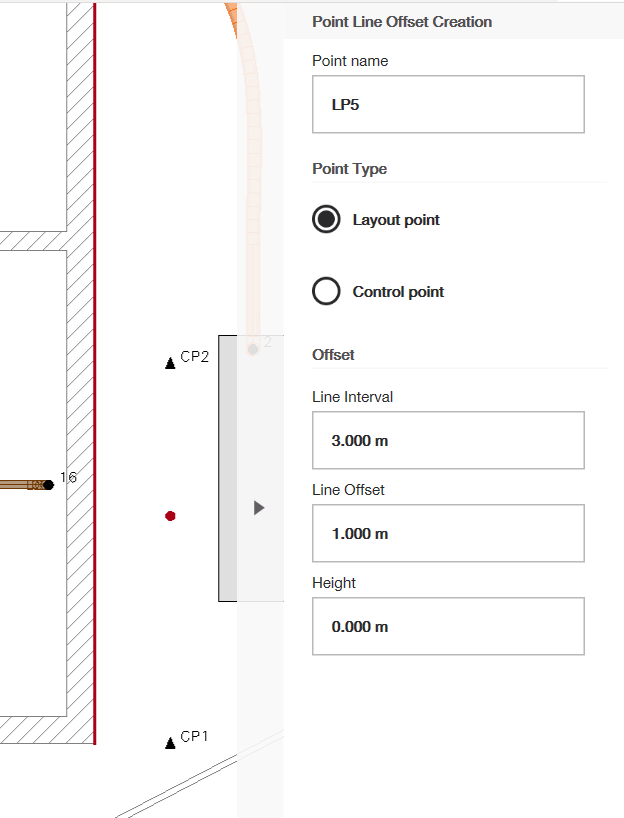

Seleziona la linea che vuoi utilizzare come linea di riferimento. Una volta selezionata, dovrebbe diventare rossa e un punto rosso dovrebbe apparire alla base della tua linea. Sul lato destro dello schermo puoi vedere il menu di creazione offset del punto rispetto alla linea dove puoi cambiare il nome del punto e modificare il tipo di punto: layout o punto di controllo (vedi questo articolo per capire come lavorare con diverse impostazioni dei punti).

Successivamente, puoi modificare la posizione dei punti rispetto alla linea modificando i seguenti parametri:

• Intervallo sulla Linea: a quale distanza dall'inizio o dalla fine della linea vuoi che il punto venga offsettato?
• Offset dalla Linea: a quale distanza dalla linea stessa vuoi che il punto venga offsettato (a sinistra o a destra della linea)?
• Altezza: se desideri applicare anche un offset in altezza, puoi farlo qui.

Nota - questi valori possono essere lasciati a "0" e possono anche essere negativi, a seconda delle tue esigenze.

Puoi fare doppio clic sulla linea per invertire automaticamente tutti i valori indicati nei tuoi offset. Assicurati di cliccare sul segno di spunta verde quando hai finito per aggiungere i punti al tuo disegno.
