Applicazione Punto di Intersezione Estesa - Come Fare

L'Applicazione Punto di Intersezione Estesa consente di creare punti basati sulle intersezioni previste di due linee anche se non sono connesse. È un metodo utile per la creazione di punti che permette di creare un punto all'intersezione (o intersezione prevista/estesa) di due linee.

Come Creare un Punto tramite Intersezione Estesa

1. Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.

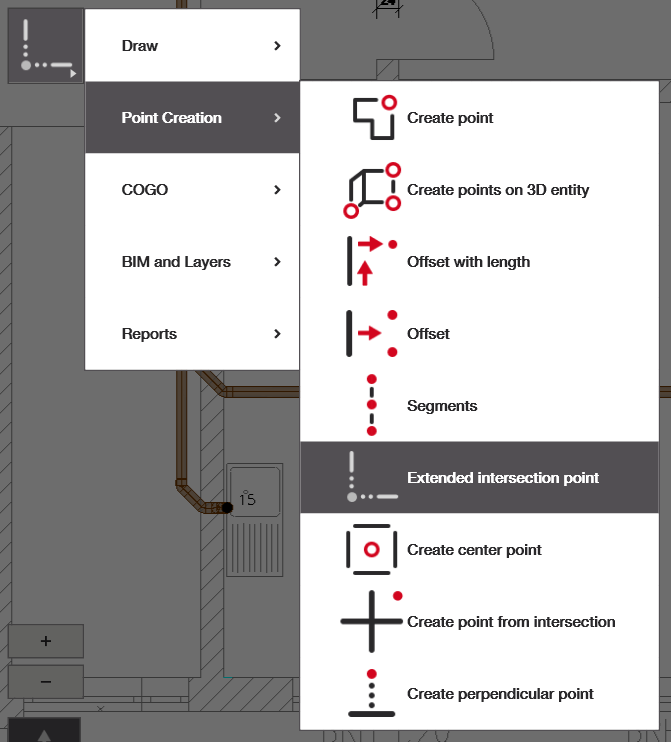

2. Apri l'Applicazione: Dal menu principale o dal menu laterale nella vista CAD.

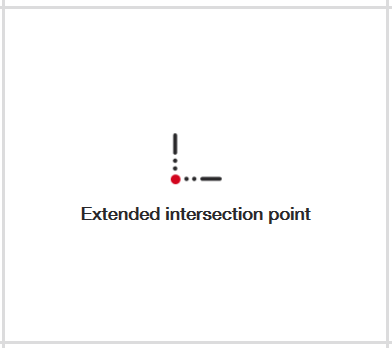

   • Se non hai l'«Applicazione Punto di Intersezione Estesa» nella schermata principale, puoi selezionare aggiungi collegamento e aggiungere l'applicazione mostrata qui sotto, oppure navigare fino a essa dal menu di navigazione.
3. Seleziona le Linee e Crea il Punto: Seleziona le tue due linee di riferimento e crea il punto

Creazione del Punto

Seleziona le due linee di riferimento che vuoi usare per la creazione del punto di intersezione. Se estese, queste linee dovrebbero intersecarsi; se non lo fanno, apparirà un messaggio che dice: "Linee non valide". Una volta selezionate due linee ammissibili, esse dovrebbero diventare rosse e un punto rosso dovrebbe apparire all'intersezione o all'intersezione estesa di queste.

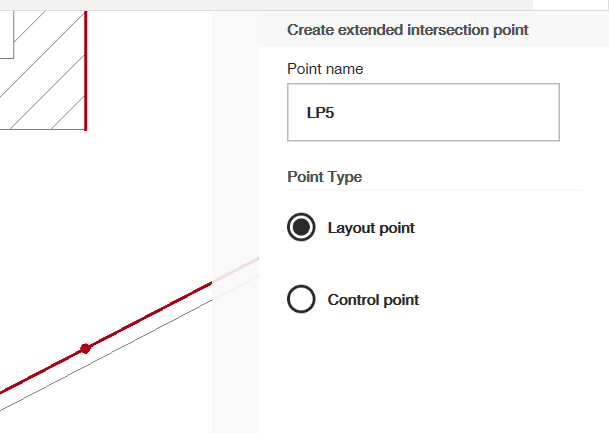

Nel menu sul lato destro, puoi cambiare il nome e il tipo del punto: punto di layout o punto di controllo (vedi questo articolo per imparare a modificare la tua lista di punti in HCL).  Puoi cliccare nuovamente sulle linee rosse per deselezionarle. Assicurati di cliccare sul segno di spunta verde quando hai finito per aggiungere i punti al tuo disegno.
