L'applicazione Model Slicer consente di sezionare sia disegni CAD 2D che 3D, rendendo possibile creare viste sezionali del modello.
Come Usare l'Applicazione Model Slicer
- Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.
- Apri l'Applicazione: Dal menu principale o dal menu laterale in vista CAD.
- Se non hai l'applicazione 'Model Slicer' nella schermata principale, seleziona aggiungi collegamento e aggiungi l'applicazione mostrata di seguito.
- Scegli la direzione: In basso a destra dello schermo, scegli la direzione in cui vuoi che il slicer operi.
- Applica il Slicer: Usa il slicer sul lato destro dello schermo per selezionare la sezione richiesta del disegno CAD.
- La direzione di sezionamento attiva è visualizzata sul disegno come quadrati grigi che coprono le dimensioni del modello CAD.
- È possibile combinare più direzioni, permettendo al slicer di operare su diversi assi contemporaneamente.

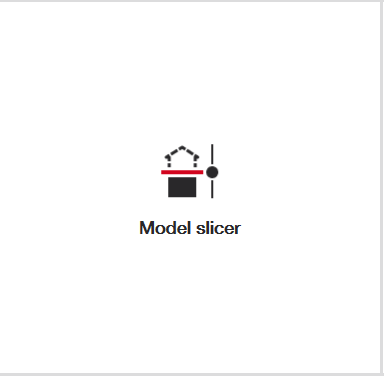

Icona collegamento dell'applicazione 'Model Slicer':

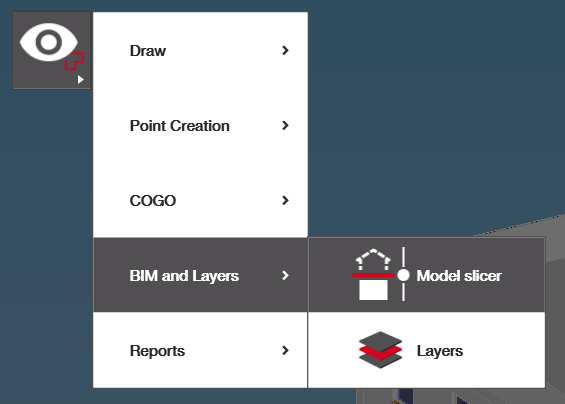

Selezione dell'applicazione Model Slicer dal menu laterale in vista CAD:
La direzione di sezionamento è selezionata nell'angolo in basso a destra dello schermo. La direzione attualmente attiva è evidenziata sul lato destro in grigio più scuro:

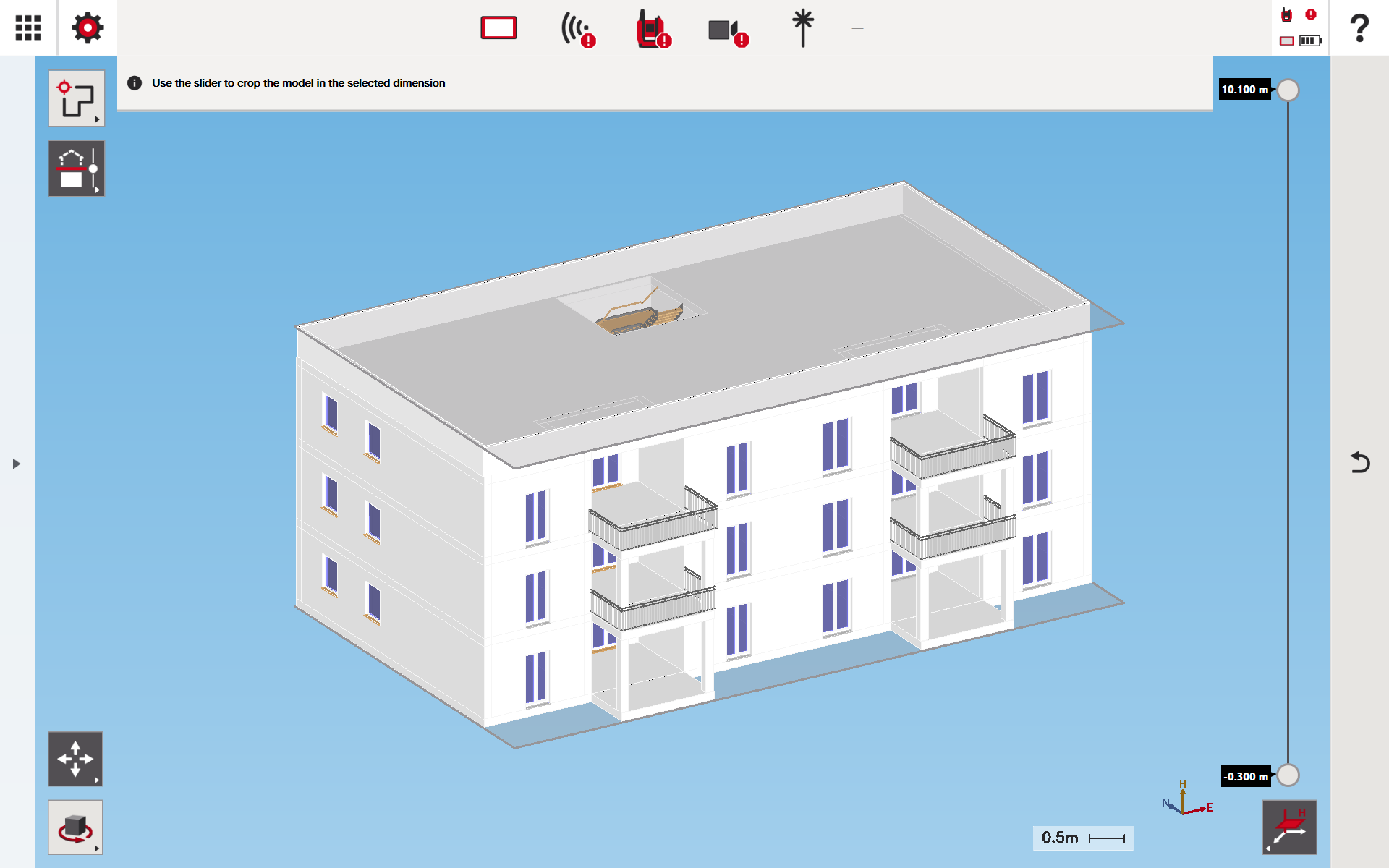

Vista CAD mostrata dopo la selezione dell'applicazione Model Slicer:

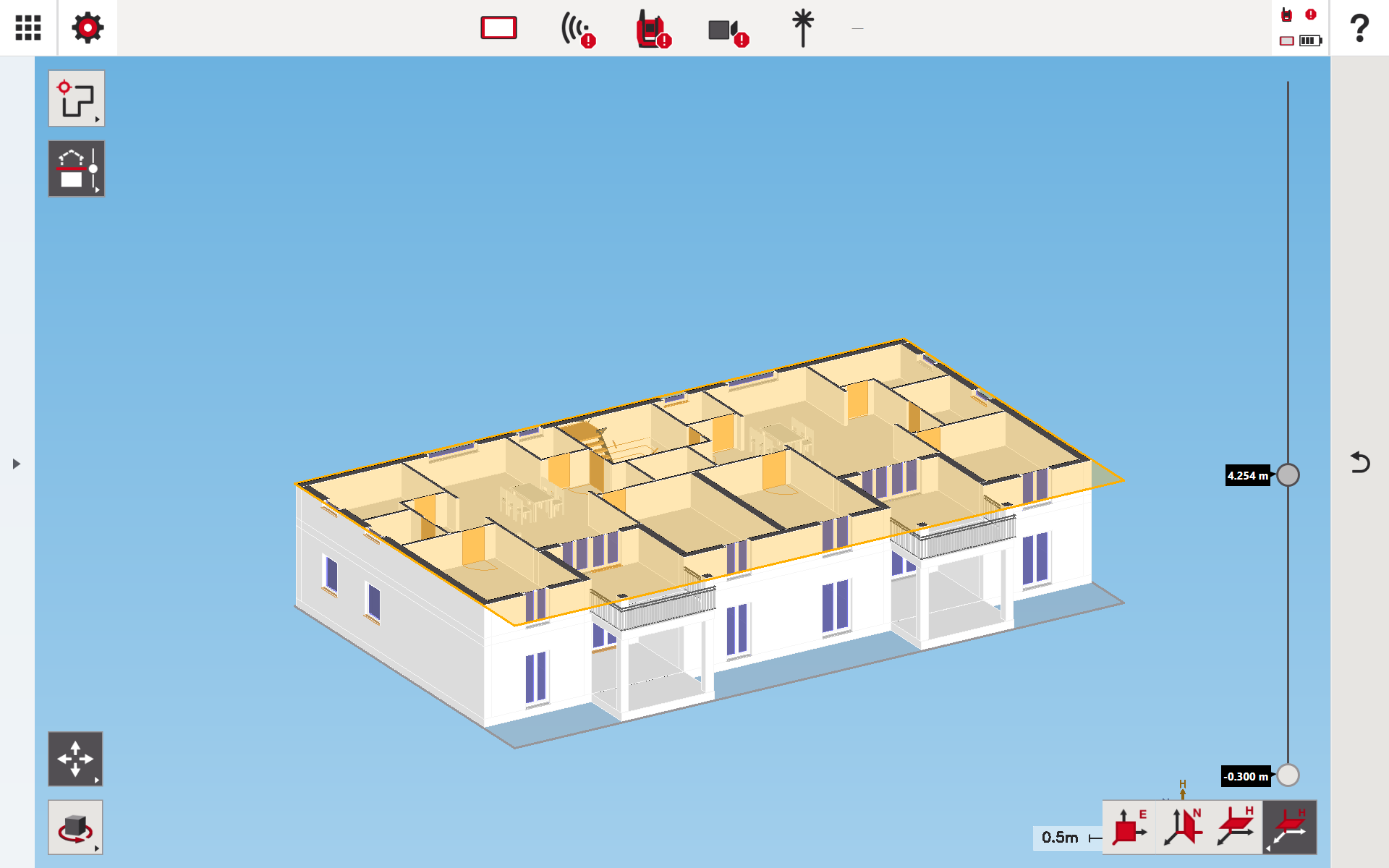

Sezionamento applicato nella direzione verticale del disegno CAD:

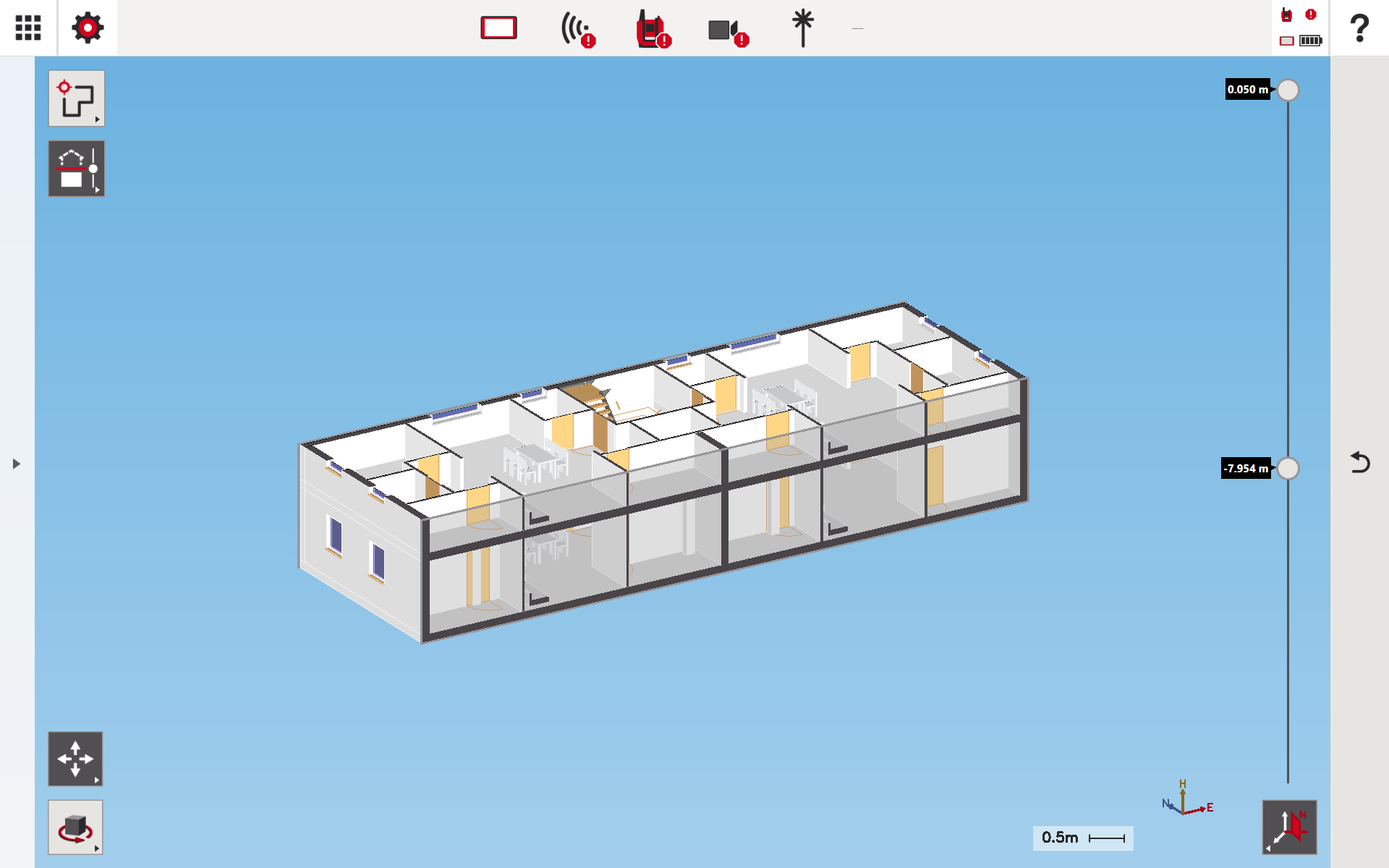

Sezionamento aggiuntivo applicato nella direzione nord del disegno CAD:
Esempi di Utilizzo di Model Slicer
L'applicazione Model Slicer è comunemente usata per ridurre la complessità visiva in disegni CAD densi e per concentrarsi su aree specifiche o intervalli di altezza rilevanti per attività di layout o revisione.
Esempio 1: Sezionamento per Altezza in Progetti Multi-Livello
In progetti con più piani o sistemi sovrapposti, il sezionamento nella direzione verticale aiuta a isolare un singolo livello o intervallo di elevazione.
- Visualizzare solo le penetrazioni o gli incassi a livello di solaio
- Revisionare i servizi aerei senza elementi di livello inferiore
- Verificare le distanze verticali in aree congestionate
Questo approccio è particolarmente utile per separare il lavoro sotterraneo, a livello di solaio e aereo.
Esempio 2: Isolare un Corridoio o un'Area di Stanza
Il sezionamento in una direzione orizzontale permette di concentrarsi su una sezione stretta dell'edificio.
- Revisionare i punti di layout in corridoi lunghi
- Concentrarsi su una singola stanza, vano o spazio meccanico
- Ridurre il rumore visivo delle aree adiacenti
Questo migliora la precisione quando si lavora in spazi ristretti o ripetitivi.
Esempio 3: Combinare Sezioni per Altezza e Direzione
Più direzioni di sezionamento possono essere combinate per creare una “finestra” focalizzata nel modello.
- Sezionare per altezza per selezionare un livello
- Sezionare per nord/sud o est/ovest per isolare una zona specifica
Questa combinazione è utile per edifici grandi dove è rilevante solo una piccola area di lavoro alla volta.
Esempio 4: Semplificare i Disegni CAD per il Lavoro in Cantiere
I disegni CAD complessi possono essere difficili da interpretare in cantiere. Model Slicer aiuta a semplificare la vista.
- Nascondere parti irrilevanti del modello
- Concentrarsi solo sulla sezione su cui si lavora
- Migliorare la chiarezza per compiti di layout e verifica
Questo supporta decisioni più rapide e riduce il rischio di errori durante il layout.
