Livelli - Come Fare

L'applicazione Livelli controlla quali livelli dall'applicazione HCL e quali livelli dal disegno CAD sono visibili nella vista. I livelli possono essere abilitati o disabilitati per concentrarsi sulle informazioni rilevanti per l'attività corrente.

Come Usare l'Applicazione Livelli?

Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tuo tablet.
Apri l'Applicazione: Dalla schermata principale o dal menu laterale nella vista CAD.
- Se non hai l'applicazione 'Livelli' nella schermata principale, seleziona aggiungi scorciatoia e aggiungi l'applicazione mostrata sotto.
Scegli la categoria di Livello: La categoria del livello controlla quale tipo di informazione viene mostrata nella vista CAD. Sul lato destro dello schermo, seleziona la categoria che meglio si adatta all'attività corrente.
- Livelli Hilti: Contengono punti di controllo aggiunti e punti di layout creati all'interno dell'applicazione. Questo include anche qualsiasi linea che hai creato all'interno dell'applicazione HCL.
- Livelli CAD: Contengono elementi che provengono dal disegno CAD importato. Potrai solo attivare o disattivare questi livelli, non eliminarli o modificarli. HCL non permetterà modifiche al progetto originale importato per ridurre potenziali errori o sbagli.
Gestisci Livelli: Le opzioni di gestione dei livelli sono disponibili solo per i livelli di punti Hilti e permettono di controllare come i punti sono organizzati.
- Icona più: Aggiungi livelli aggiuntivi per i punti.
- Pulsante Modifica: Modifica le proprietà del livello selezionato.
- Pulsante Elimina: Rimuovi il livello selezionato dal progetto.
Seleziona i Livelli da Visualizzare: La visibilità dei livelli determina quali informazioni sono mostrate nella vista corrente.
- Usa l'icona occhio per mostrare o nascondere singoli livelli.
- I livelli nascosti rimangono disponibili e possono essere riattivati in qualsiasi momento.

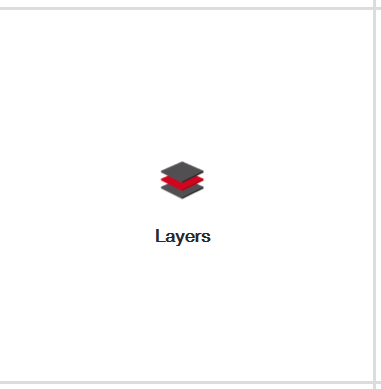

Icona scorciatoia dell'applicazione 'Livelli':

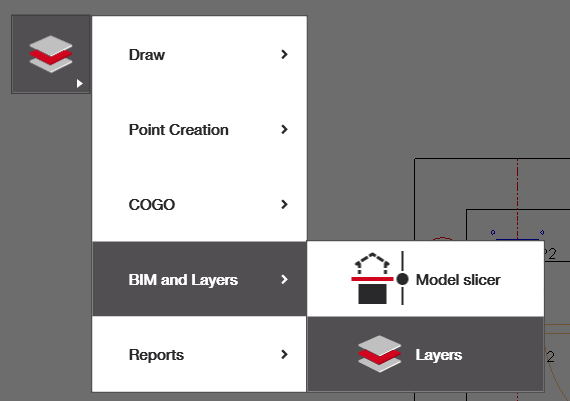

Selezione dell'applicazione Livelli dal menu laterale nella vista CAD:

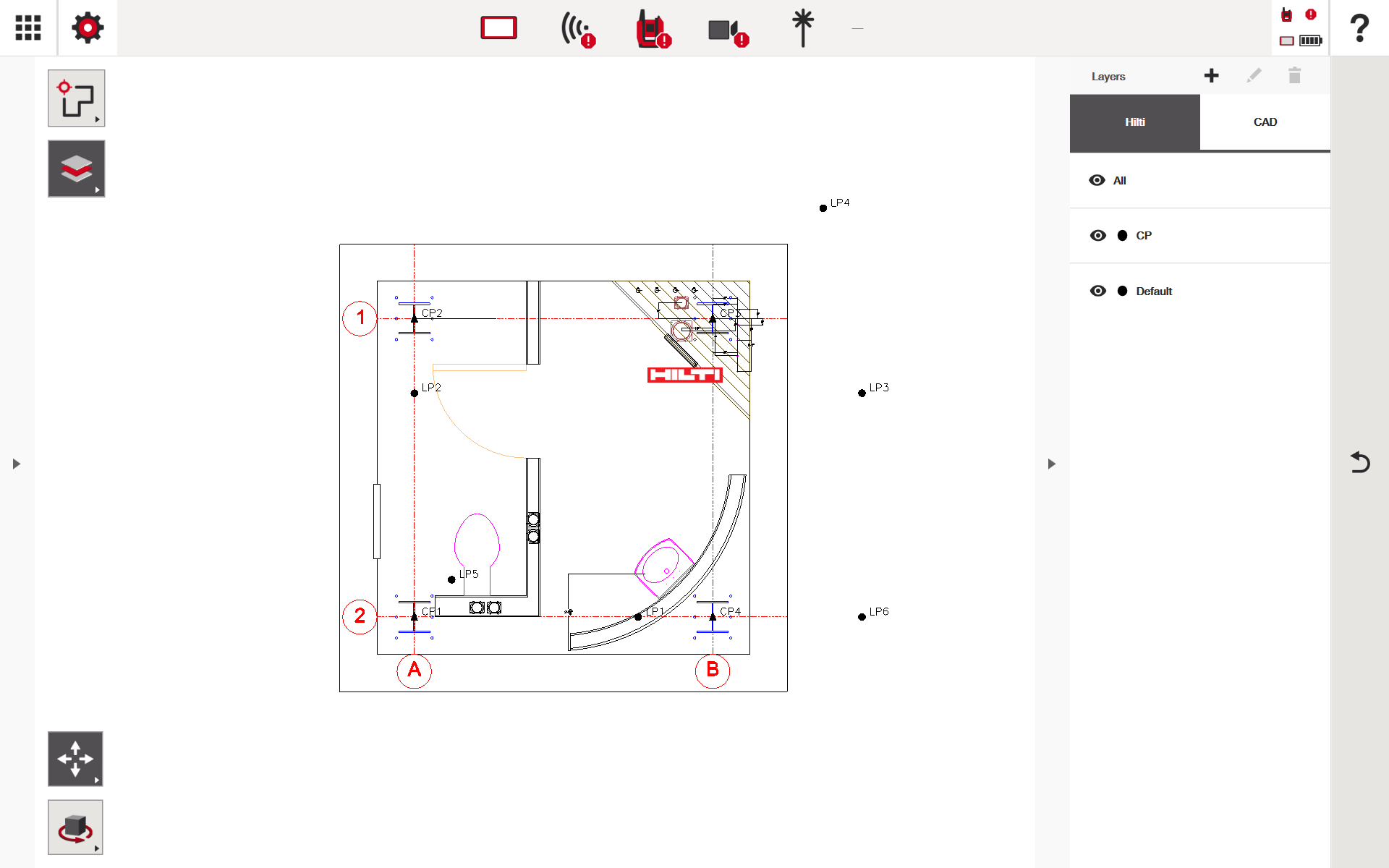

Vista CAD mostrata dopo la selezione dell'applicazione Livelli:

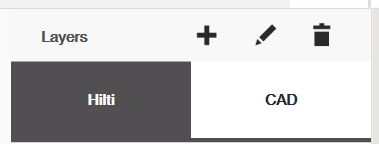

Pulsanti per gestire i livelli Hilti:

Esempi di Come Funzionano i Livelli con i Punti (Livelli Hilti)

I livelli di punti Hilti sono più efficaci se usati come strumento organizzativo e di flusso di lavoro. Separando i punti di layout in livelli logici, grandi progetti con centinaia di punti diventano più facili da gestire, rivedere e segnare in cantiere. Per modificare i livelli su cui cadranno i tuoi punti, consulta le opzioni di modifica dei punti.

Esempio 1: Organizzazione dei Livelli Basata sul Commercio

I livelli possono essere creati in base al settore o alla disciplina per separare chiaramente l'ambito.

MEP – Idraulica
MEP – Elettrico
MEP – HVAC
Strutturale / Ancoraggi
Punti di Riferimento Architettonici

Questo approccio permette ai singoli settori di essere mostrati o nascosti secondo necessità, riducendo il disordine visivo e minimizzando il rischio di segnare punti errati.

Esempio 2: Livelli di Layout Basati sulle Fasi

Per progetti completati a fasi, i livelli possono riflettere le fasi di costruzione.

Fase 1 – Sotterraneo
Fase 2 – Inserti per soletta
Fase 3 – Supporti aerei
Fase 4 – Attrezzatura finale

Solo il livello della fase rilevante è abilitato durante il layout, aiutando le squadre a concentrarsi sul lavoro corrente senza distrazioni da punti futuri o già completati.

Esempio 3: Livelli Basati su Piano o Zona

In progetti a più livelli o con grande superficie, i livelli possono essere organizzati per posizione.

Piano 1 – Ala Est
Piano 1 – Ala Ovest
Piano 2 – Locale tecnico
Tetto – Pad attrezzature

Questo rende facile isolare i punti di layout per un piano o un'area specifica mentre si lavora in cantiere.

Esempio 4: Separazione per Tipo di Punto

I livelli possono essere creati in base al tipo di punto di layout per supportare diverse attività di installazione.

Punti di sospensione
Posizioni delle guaine
Piastre da incasso
Linee centrali delle attrezzature

Separare i tipi di punti riduce la confusione e aiuta le squadre a identificare rapidamente solo i punti rilevanti per l'attività di installazione corrente.

Esempi di Come Funzionano i Livelli con i Livelli CAD

I livelli CAD sono usati esclusivamente per il controllo della visibilità e non possono essere modificati o eliminati. Sono più efficaci per isolare informazioni di riferimento.

Esempio 1: Controllo dello Sfondo

Disattiva i livelli di finiture architettoniche o mobili per mantenere la vista pulita.
Attiva solo griglie strutturali e muri primari durante il layout.

Esempio 2: Viste di Coordinamento

Attiva i livelli CAD degli impianti HVAC durante il controllo dei punti di sospensione.
Disattiva sistemi non correlati per migliorare la chiarezza in aree congestionate.

Esempio 3: Verifiche di Riferimento Temporanee

Attiva un livello CAD per verificare l'allineamento o la spaziatura.
Disattivalo nuovamente una volta che la fiducia nel layout è stabilita.
