L'applicazione Slope viene utilizzata per misurare e valutare la geometria di una pendenza tra due punti. Fornisce informazioni dettagliate come le altezze di inizio e fine, la distanza orizzontale e l'inclinazione della pendenza espressa sia in percentuale che in gradi.
Per utilizzare l'applicazione Slope, lo strumento deve essere stazionato. Per maggiori informazioni sullo stazionamento, si prega di consultare questo articolo.
Un video utile dell'applicazione è disponibile qui sotto:
Come Usare l'Applicazione Slope
- Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tablet.
-
Apri l'Applicazione: Apri l'applicazione Slope dalla schermata principale o dal menu laterale nella vista CAD.
- Se l'applicazione non è disponibile nella schermata principale, seleziona Aggiungi Collegamento e aggiungi l'applicazione Slope.
-
Scegli la Funzione
- Sul lato destro dello schermo, seleziona una delle funzioni disponibili:
- Cattura
- Segna
- Ogni funzione serve a uno scopo diverso all'interno del flusso di lavoro di Slope.
- Sul lato destro dello schermo, seleziona una delle funzioni disponibili:
Icona collegamento rapido dell'applicazione Slope:

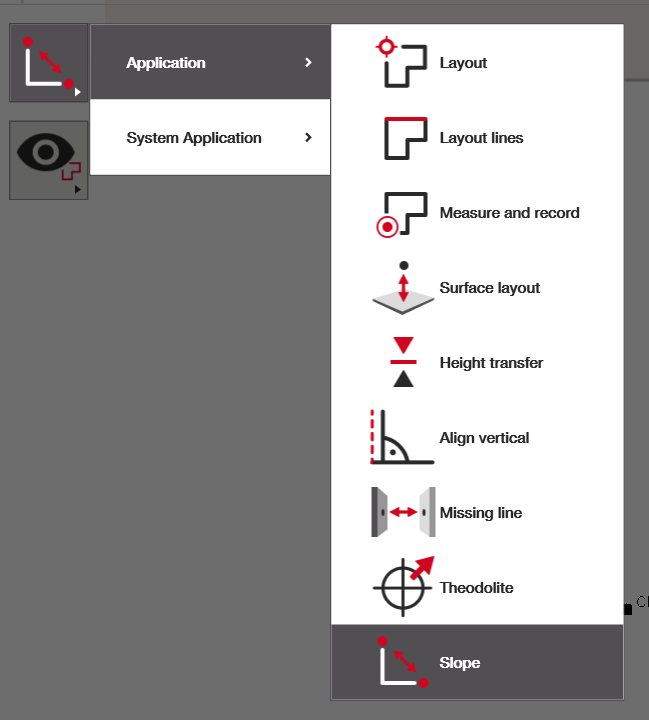

Selezionare l'applicazione Slope dal menu laterale della vista CAD:

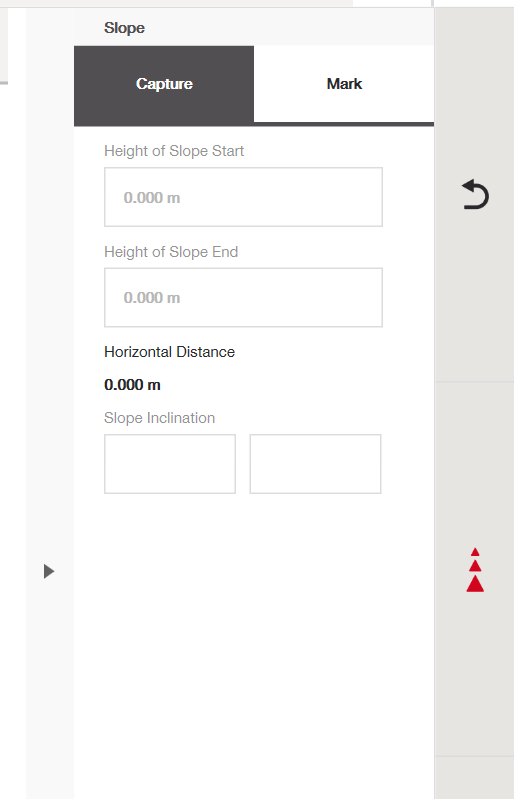

Vista CAD prima di misurare i punti e creare la pendenza: Nota che definisci i punti di inizio e fine della pendenza; il grado risultante può essere positivo o negativo.
Come Usare la Funzione Cattura
La funzione Cattura viene utilizzata per misurare due punti e calcolare le informazioni della pendenza tra di essi.
-
Misura il Punto di Inizio: Muovi la fotocamera verso il primo punto della pendenza (ad esempio, la base della pendenza).
- Seleziona l'icona dei tre triangoli per misurare e catturare le coordinate del primo punto.
-
Misura il Punto di Fine: Muovi la fotocamera verso il secondo punto della pendenza (ad esempio, la cima della pendenza).
- Seleziona nuovamente l'icona dei tre triangoli per misurare e catturare le coordinate del secondo punto.
-
Rivedi le Informazioni sulla Pendenza: Dopo che entrambi i punti sono stati misurati, le informazioni sulla pendenza vengono visualizzate sul lato destro dello schermo, includendo:
- Altezza del punto di inizio
- Altezza del punto di fine
- Distanza orizzontale tra i punti
- Inclinazione della pendenza in percentuale (%)
- Inclinazione della pendenza in gradi (°)
- Queste informazioni descrivono la geometria della pendenza misurata.

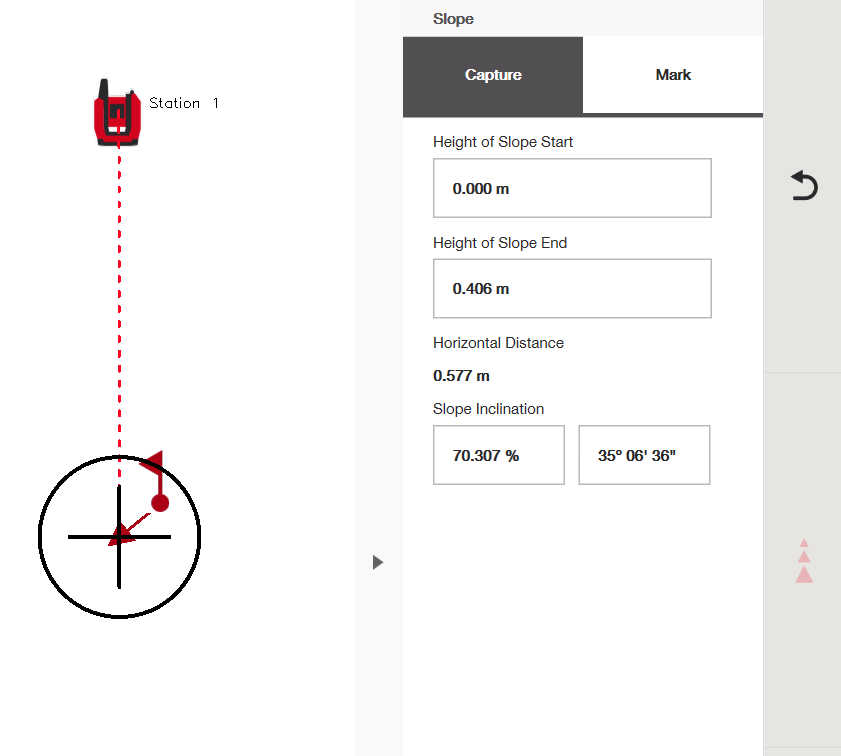

Vista CAD dopo che entrambi i punti sono stati misurati e la pendenza è stata creata:
Come Usare la Funzione Segna
La funzione Segna viene utilizzata dopo che una pendenza è stata catturata. Permette di tracciare punti relativi alla pendenza misurata direttamente in cantiere.

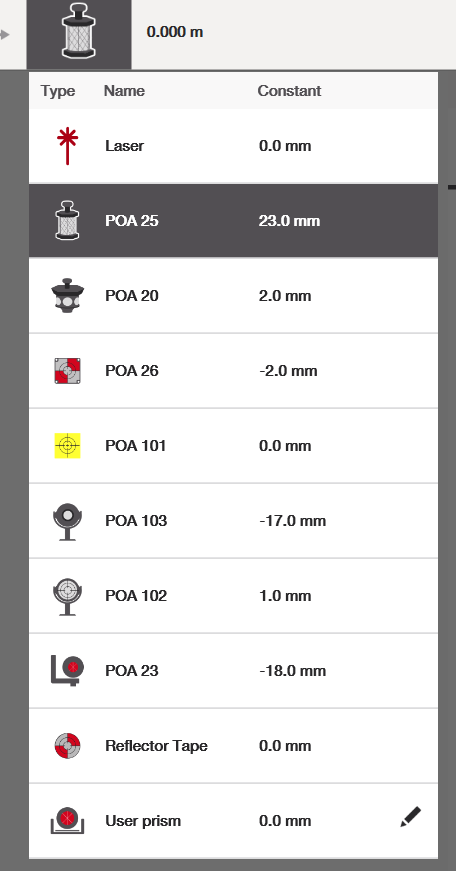

- Seleziona il Prisma: Seleziona il prisma che sarà utilizzato per tracciare i punti di layout e blocca la fotocamera sul prisma.
- Inserisci l'Offset di Altezza del Prisma: Inserisci l'offset di altezza dal prisma alla punta inferiore della misura. Questo assicura calcoli accurati dell'altezza.
-
Traccia la Pendenza: Muovi il prisma lungo la pendenza.
- L'applicazione mostra la differenza di altezza tra la posizione attuale del prisma e la pendenza misurata
- Le informazioni indicano quanto il punto attuale è più alto o più basso rispetto alla pendenza
- Questo permette una verifica continua mentre si lavora lungo la pendenza.

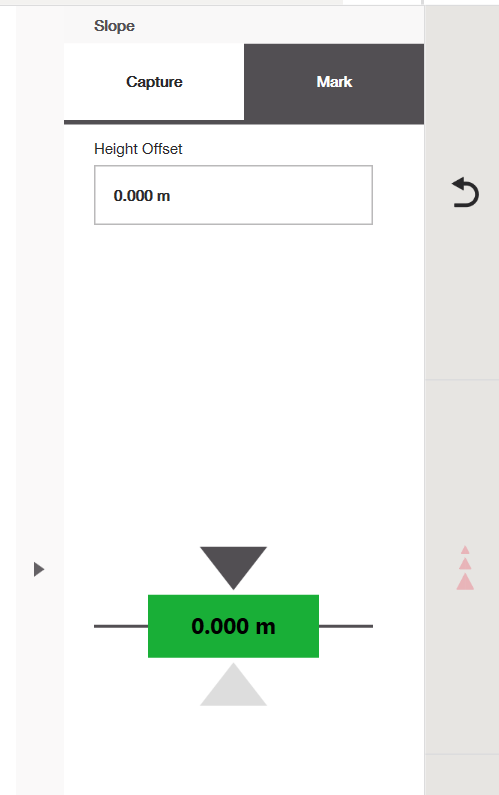

Differenza di altezza visualizzata usando la funzione Segna:
Esempi di Utilizzo dell'Applicazione Slope
L'applicazione Slope è comunemente usata per attività di layout, verifica e controllo qualità che coinvolgono superfici inclinate.
Esempio 1: Misurare la Pendenza di una Scala (Cattura)
La funzione Cattura può essere utilizzata per misurare la pendenza di una scala.
- Misura il gradino inferiore come punto di inizio
- Misura il gradino superiore come punto di fine
- Rivedi la percentuale e l'angolo della pendenza per verificare la conformità al progetto
Esempio 2: Misurare l'Inclinazione di una Rampa (Cattura)
Le rampe possono essere controllate per confermare i requisiti di accessibilità o di progetto.
- Misura la base e la cima della rampa
- Rivedi l'inclinazione della pendenza in percentuale e in gradi
- Confronta i valori con le specifiche del progetto
Esempio 3: Tracciare l'Altezza della Pendenza Durante l'Installazione (Segna)
La funzione Segna può essere utilizzata durante l'installazione di elementi lungo una pendenza.
- Cattura la pendenza una volta
- Muovi il prisma lungo la pendenza
- Controlla quanto la posizione attuale devia sopra o sotto la pendenza
Questo è utile per casseforme, posa di massetti o lavori di livellamento.
Esempio 4: Verificare le Pendenze di Drenaggio (Segna)
Le pendenze di drenaggio o delle tubazioni possono essere verificate durante l'installazione.
- Cattura la pendenza prevista
- Traccia i punti lungo l'installazione
- Assicura una caduta costante lungo la pendenza
