L'applicazione funziona con misurazioni relative e non si basa su coordinate assolute.
Un video utile sull'applicazione può essere trovato qui sotto:
Come Usare l'Applicazione Allineamento Verticale
- Apri il Tuo Progetto: Inizia aprendo qualsiasi progetto sul tablet.
- Apri l'Applicazione: Apri l'applicazione Allineamento Verticale dalla schermata principale o dal menu laterale nella vista CAD.
- Se l'applicazione non è disponibile nella schermata principale, seleziona Aggiungi Collegamento e aggiungi l'applicazione Allineamento Verticale.
- Seleziona il Primo Punto (Punto Base): Misura il primo punto sulla superficie verticale usando una misurazione diretta o un punto di controllo o di layout esistente.
- Seleziona l'icona con i tre triangoli per impostare questo punto come punto base.
- Questo punto base viene usato come riferimento verticale per tutte le misurazioni successive.
- Misura Punti Aggiuntivi: Sposta la camera al punto successivo sulla stessa superficie verticale per leggere le misurazioni e i valori di correzione.
- HD (Distanza Orizzontale): La distanza orizzontale misurata dalla vera linea verticale del punto base al punto misurato corrente.
- SD (Distanza Inclinata): La distanza inclinata diretta misurata dal punto base al punto misurato corrente.
- dH (Differenza di Altezza): La vera differenza di altezza verticale tra il punto base e il punto misurato corrente.
- Le seguenti correzioni vengono visualizzate:
- Destra / Sinistra:
- Destra indica che il punto misurato è posizionato a sinistra del punto base e deve essere corretto verso destra del valore visualizzato.
- Sinistra indica che il punto misurato è posizionato a destra del punto base e deve essere corretto verso sinistra del valore visualizzato.
- Avanti / Indietro:
- Avanti indica che il punto misurato è posizionato più vicino alla stazione totale e deve essere spostato lontano dalla stazione totale del valore visualizzato.
- Indietro indica che il punto misurato è posizionato più lontano dalla stazione totale e deve essere spostato verso la stazione totale del valore visualizzato.
- Destra / Sinistra:
- Ripeti questo passaggio per tutti i punti che devono essere controllati per l'allineamento verticale.
Icona collegamento rapido dell'applicazione Allineamento Verticale:

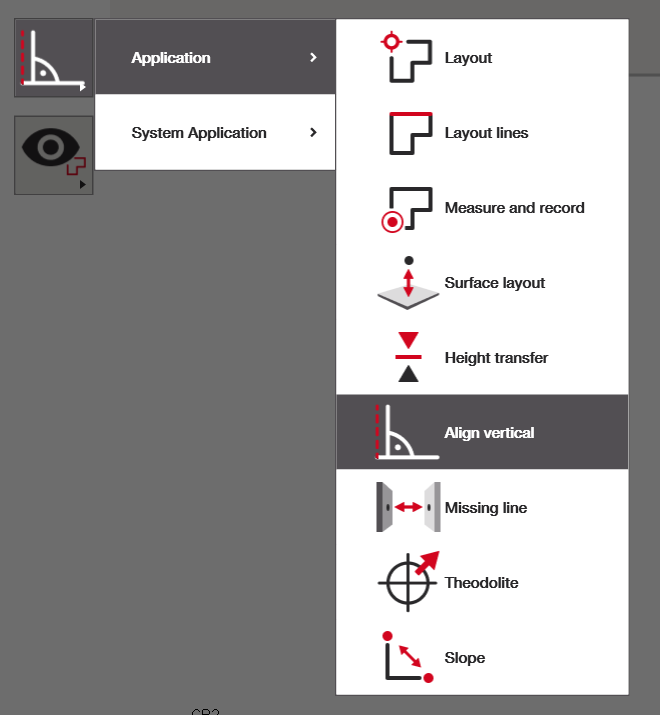

Selezione dell'applicazione Allineamento Verticale dal menu laterale della vista CAD:

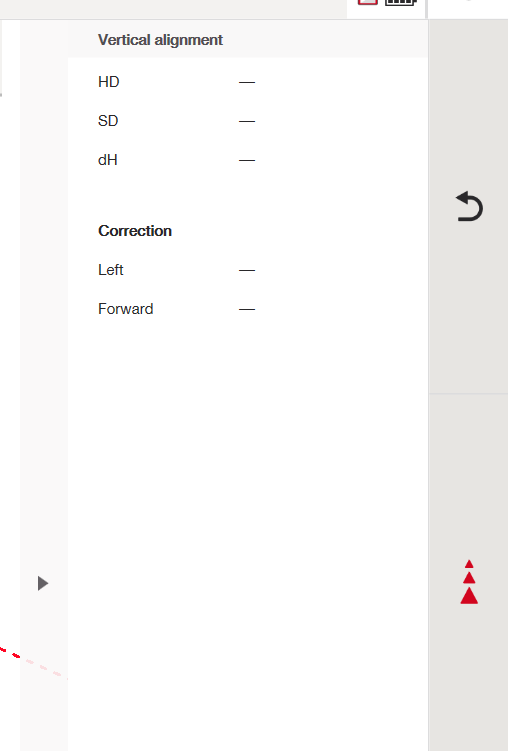

Vista CAD mostrata dopo la selezione dell'applicazione Allineamento Verticale:

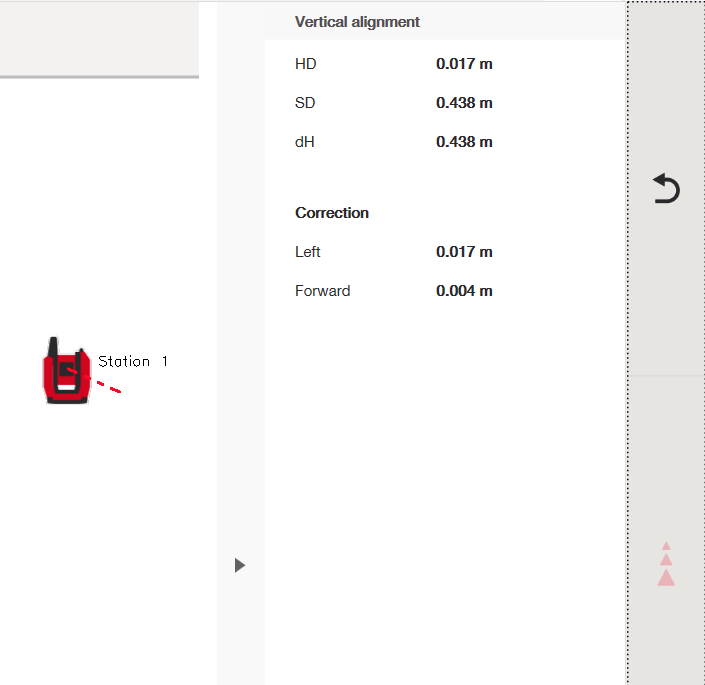

Valori di correzione visualizzati dopo la misurazione di un secondo punto:
- Destra / Sinistra:
- Destra indica che il punto misurato è posizionato a sinistra del punto base e deve essere corretto verso destra del valore visualizzato.
- Sinistra indica che il punto misurato è posizionato a destra del punto base e deve essere corretto verso sinistra del valore visualizzato.
- Avanti / Indietro:
- Avanti indica che il punto misurato è posizionato più vicino alla stazione totale e deve essere spostato lontano dalla stazione totale del valore visualizzato.
- Indietro indica che il punto misurato è posizionato più lontano dalla stazione totale e deve essere spostato verso la stazione totale del valore visualizzato.

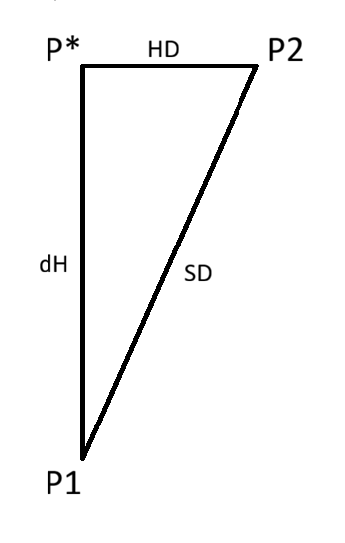

Spiegazione delle misurazioni:
P1 è il punto base, P2 è la misurazione corrente del secondo punto
- HD (Distanza Orizzontale): La distanza orizzontale misurata dalla vera linea verticale del punto base al punto misurato corrente. (P* a P2)
- SD (Distanza Inclinata): La distanza inclinata diretta misurata dal punto base al punto misurato corrente. (P1 a P2)
- dH (Differenza di Altezza): La vera differenza di altezza verticale tra il punto base e il punto misurato corrente. (P1 a P*)
Esempi di Utilizzo dell'Applicazione Allineamento Verticale
L'applicazione Allineamento Verticale è comunemente usata per verificare la precisione verticale durante le attività di installazione e costruzione.
Esempio 1: Controllo della Verticalità di una Parete
L'applicazione può essere utilizzata per verificare se i punti lungo una parete sono allineati verticalmente.
- Imposta il punto base in basso sulla parete
- Misura punti aggiuntivi più in alto
- Controlla i valori di correzione per identificare deviazioni
Questo aiuta a garantire che le pareti siano a piombo.
Esempio 2: Verifica dell'Allineamento di Colonne o Pilastri
Colonne o pilastri possono essere controllati per l'allineamento verticale.
- Imposta il punto base alla base della colonna
- Misura punti lungo l'altezza della colonna
- Usa i valori di correzione per determinare se è necessaria una regolazione
Esempio 3: Allineamento di Elementi della Facciata
L'applicazione può essere utilizzata per verificare l'allineamento verticale di pannelli della facciata o elementi strutturali.
- Imposta un punto base sul primo pannello
- Misura punti sui pannelli adiacenti
- Confronta i valori di correzione per assicurare un allineamento verticale coerente
Esempio 4: Controllo dell'Installazione Verticale di Tubi o Condotti
Tubi verticali, condotti o canali possono essere controllati durante l'installazione.
- Misura il punto di riferimento inferiore
- Misura punti più alti lungo l'installazione
- Usa i valori di correzione per confermare l'installazione verticale
Esempio 5: Controllo Qualità e Verifica
Allineamento Verticale è utile per controlli rapidi di qualità.
- Identifica deviazioni precocemente
- Riduci le rifiniture correggendo immediatamente i problemi di allineamento
