Disposizione di Punti su Superfici Piane Usando il Laser

Prerequisiti e configurazione importante

Disabilitare le altezze

• Se le altezze sono abilitate, la stazione totale tenterà di guidarti al valore di altezza del punto
• Questo può causare che lo strumento punti al di sopra o al di sotto della superficie, specialmente se i punti hanno dati di altezza

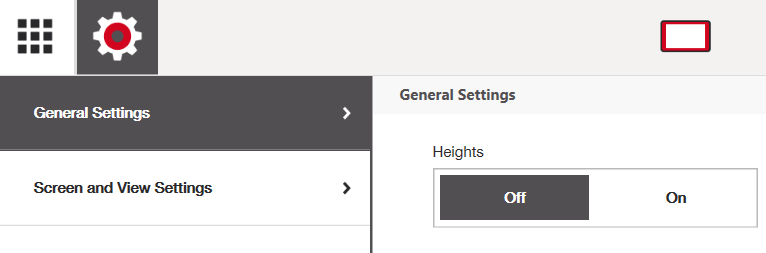

Altezze disabilitate nelle Impostazioni Generali per permettere la disposizione con il laser su una superficie piana

Posizionare correttamente il PLT

• Un posizionamento più alto riduce la dispersione del laser sulla superficie sottostante
• Più il laser viaggia, più il punto laser diventa ampio e meno definito
• Una collocazione più alta migliora visibilità e precisione nel segnare punti a terra

Come usare la disposizione con il laser

1. Disabilita le Altezze nelle impostazioni
2. Apri l'applicazione Visualizza CAD
3. Seleziona Laser come metodo di misurazione
4. Apri un'applicazione di Disposizione
5. Seleziona il primo punto che vuoi disporre

1. Ruota il laser verso la superficie dove i punti saranno disposti

2. Premi Misura



• La stazione totale sposterà automaticamente il laser al punto di disposizione selezionato
• Toccando qualsiasi altro punto nel disegno, il laser si sposterà automaticamente anche su quel punto

Se ci sono lievi deviazioni nell'altezza della superficie mentre disponi, la stazione totale si adatterà alla differenza di altezza e troverà la posizione orizzontale corretta del punto. Quando le deviazioni di altezza sono troppo grandi per calcolare la posizione del punto, lo strumento ti chiederà di misurare nuovamente la superficie di riferimento.

Cambiare la superficie di disposizione

• Pavimento a soffitto
• Una quota di lastra a un'altra

1. Cliccare sulla freccia "Indietro" in alto a destra
2. Selezionare l'applicazione Disposizione

Come disporre punti con precisione usando il laser

Laser vicino alla stazione totale (sinistra) vs lontano dalla stazione totale (destra), aumento della dispersione con la distanza

Tecnica consigliata

1. Prendi un oggetto robusto con una superficie piatta e non riflettente, come:
   • Un pezzo di cartone
   • Una carta
   • Il retro di un prisma (come il retro del POA 26)
   • Un righello
2. Tienilo rivolto verso la stazione totale in modo che il laser sia chiaramente visibile
3. Muovi lentamente l'oggetto allontanandolo dalla stazione totale
4. Osserva il valore di misurazione live in HCL
5. Quando la lettura mostra 0,000 m, sei nella posizione esatta di disposizione

Laser proiettato su una superficie di cartone per identificare chiaramente il centro del punto laser

1. Segna il punto sulla superficie
2. Passa al punto successivo

Buone pratiche e limitazioni

• La disposizione con il laser è più adatta per superfici piane e accessibili
• Non è raccomandata per:
  • Disposizioni critiche in altezza (dove l'altezza del punto è critica da identificare)
  • Superfici inclinate
  • Disposizioni di precisione a lunga distanza
• Assicurati sempre che le altezze siano disabilitate prima di iniziare
• Usa materiali non riflettenti per evitare letture errate

Casi d'uso comuni

• Disposizione di guide per cartongesso
• Penetrazioni nel pavimento
• Ancoraggi o manicotti montati a pavimento
• Disposizione su lastre di calcestruzzo
• Disposizione di pareti divisorie interne
• Marcatura di punti di riferimento prima della disposizione dettagliata con prisma
