POA 70: Benefici, Casi d'Uso e Precisione Spiegati

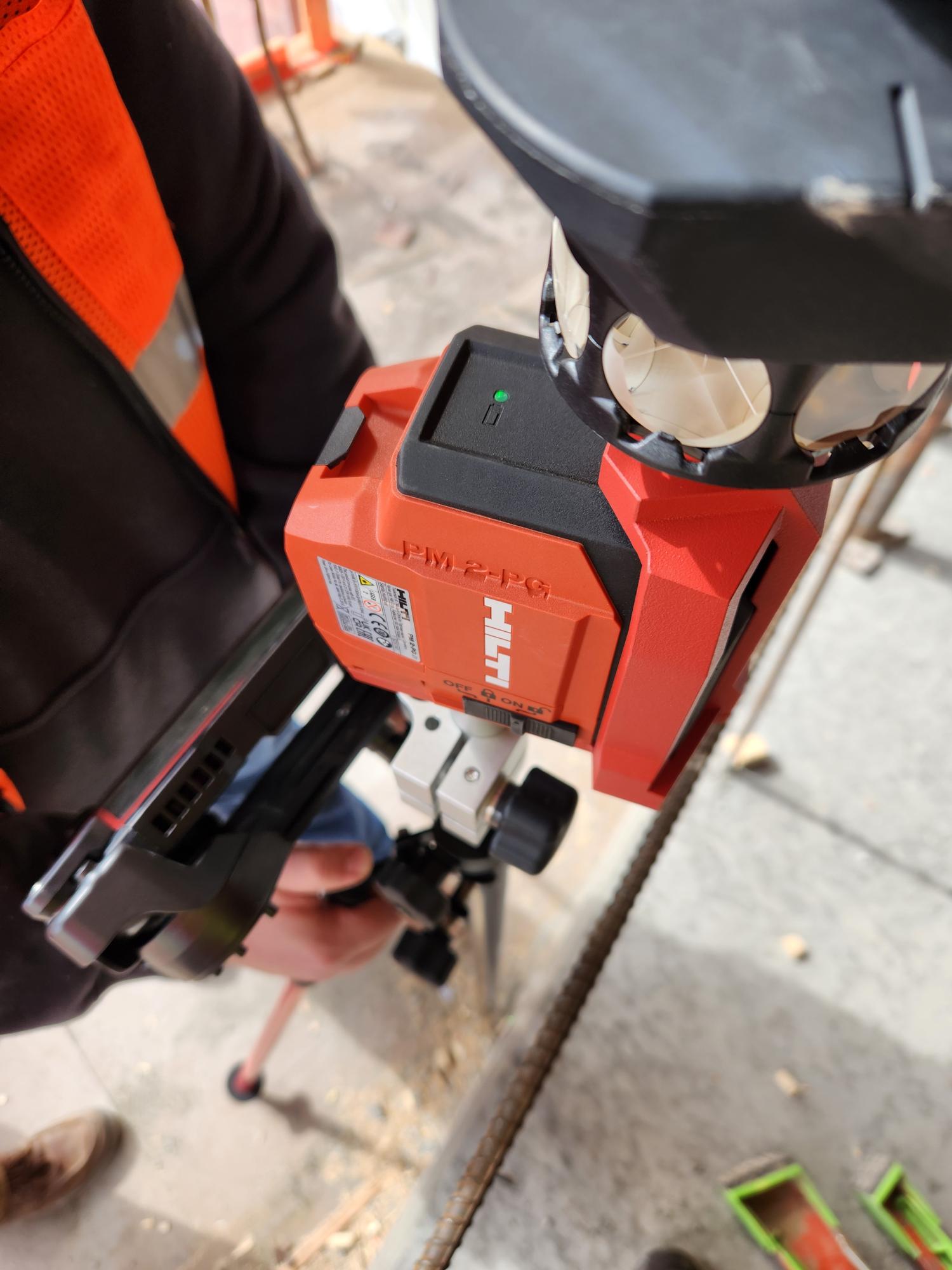

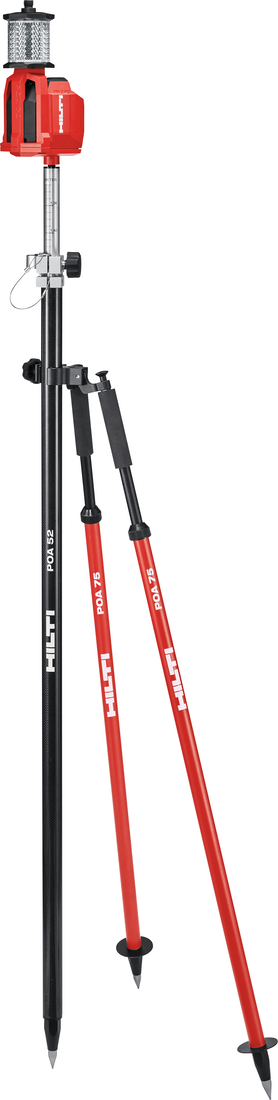

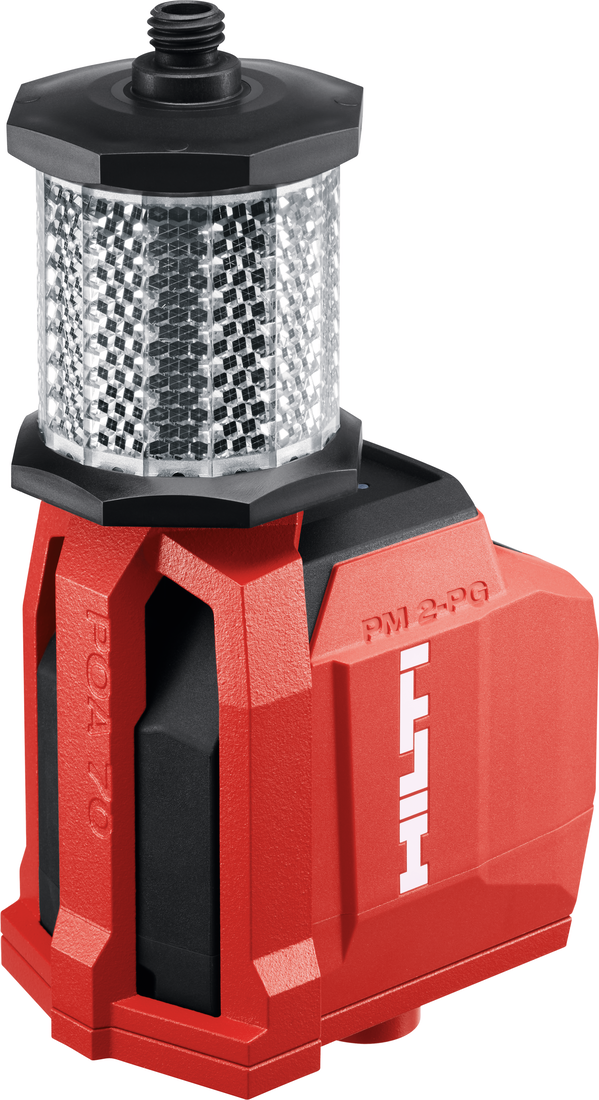

Nessuna configurazione complessa richiesta: Il laser per punti di tracciamento POA 70 è un laser a piombo a 2 punti standard Hilti pronto per essere fissato sulla sommità della tua asta con prisma. Una volta fissato, avvita il prisma e sei pronto per lavorare. Non è necessario modificare software o hardware; è una soluzione "plug and play".

Principali Benefici

1. Alta Precisione con Allineamento Prisma-Laser

• Il POA 70 utilizza un meccanismo a piombo per allineare il centro del prisma al punto laser verde a terra o sul soffitto
• Progettato per soddisfare i requisiti di precisione del tracciamento (+/- 3mm (~1/8") per applicazioni chiave)

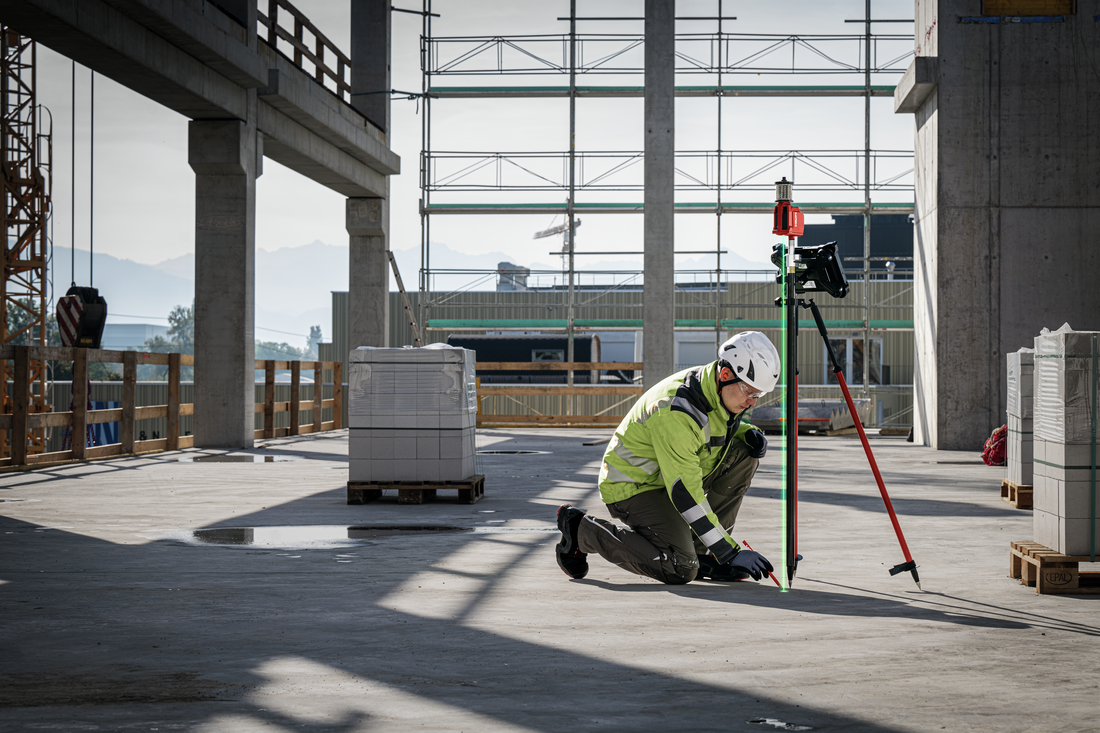

2. Nessuna Livellatura dell'Asta con Prisma Necessaria; Tracciamento Più Veloce

• Elimina la necessità di livellare con la bolla o di regolare continuamente l'asta (soluzione facile da adottare)
• Semplifica la navigazione direttamente al punto
• L'altezza dell'asta e l'inclinazione dell'asta non hanno impatto negativo sulla precisione
  • Perché: Il telescopio misura il centro del tuo prisma, che è già direttamente centrato sopra il pendolo del laser autolivellante Hilti. L'altezza e l'inclinazione dell'asta non influenzano la precisione del pendolo. Assicurati semplicemente che la tua inclinazione non superi il raggio visibile del laser a piombo.

I compiti di tracciamento possono essere completati 2–3 volte più velocemente - senza bisogno di controllare costantemente la livella a bolla o ricalibrare l'asta.

3. Miglior Ergonomia e Linea di Vista

• Permette agli operatori di lavorare in modo più costante stando in piedi
• Riduce la necessità di piegarsi, inginocchiarsi e riposizionarsi
• Diminuisce la necessità di lavorare costantemente con le mani sulle gambe di livellamento del bipiede per l'asta con prisma
• Mantiene la linea di vista verso la stazione totale ad altezze regolabili

Affaticamento ridotto, flussi di lavoro più rapidi e confortevoli.

Casi d'Uso Reali in Cantiere

Condizioni del Terreno Difficili

• Ghiaia, terra o erba possono rendere difficile identificare il punto con un'asta con prisma
• Stabilizzare il POA 70 per poi identificare la posizione esatta del laser garantisce precisione e velocità nel tracciamento

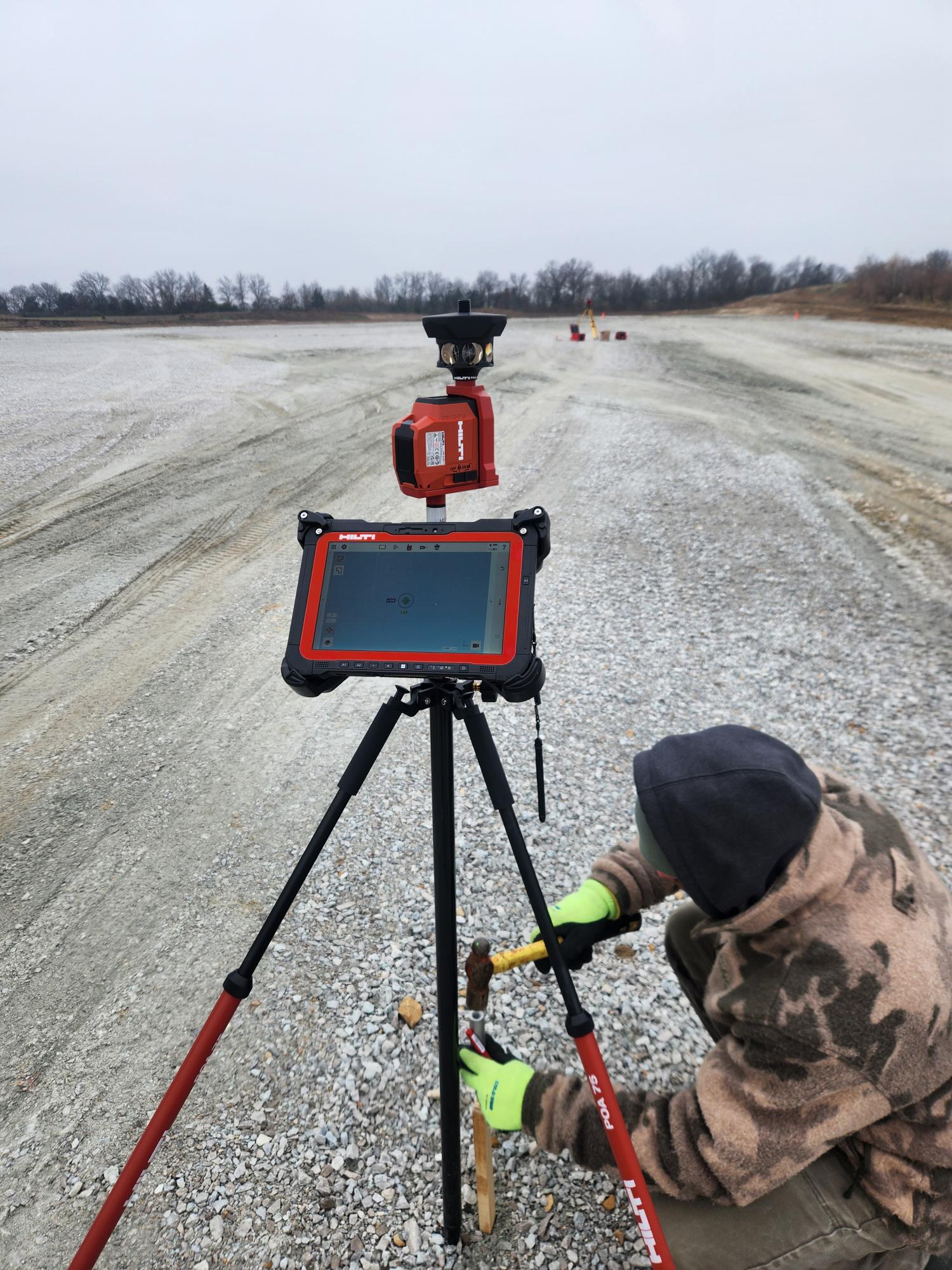

Installazione e Regolazione di Picchetti

• Durante la battitura di un picchetto (per riferimenti di punto o altezza), gli utenti possono:
  • Regolare la posizione dopo ogni colpo
  • Mantenere il laser allineato al centro del picchetto

Marcatura su Bordo di Lastre Rialzate, Casseri e Superfici

• Difficile posizionare con precisione un'asta con prisma su bordi o lastre rialzate

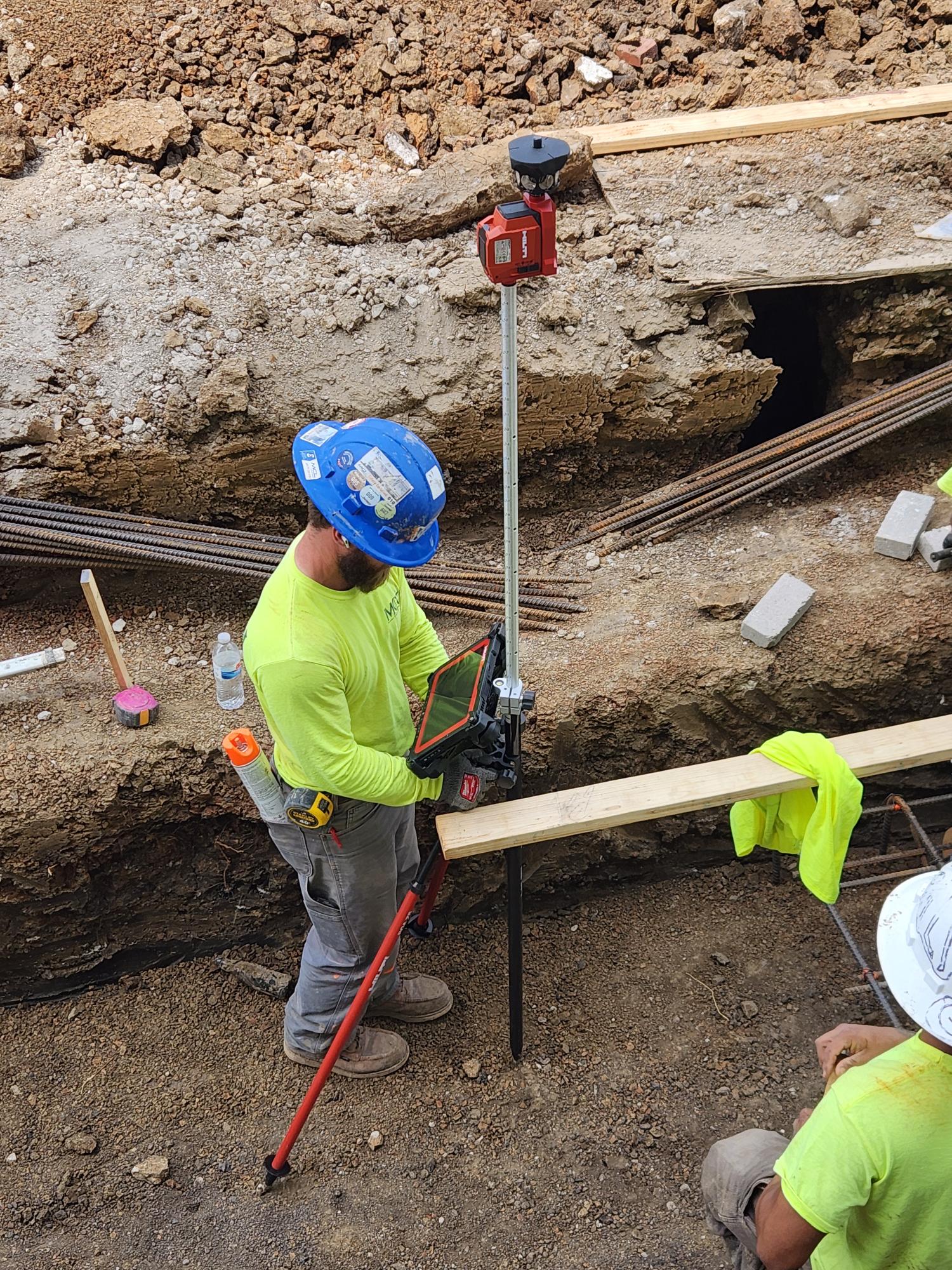

Aree Ostruttive (Ferramenta, Spazi Stretti)

• La congestione di ferri o ostacoli può bloccare il posizionamento dell'asta

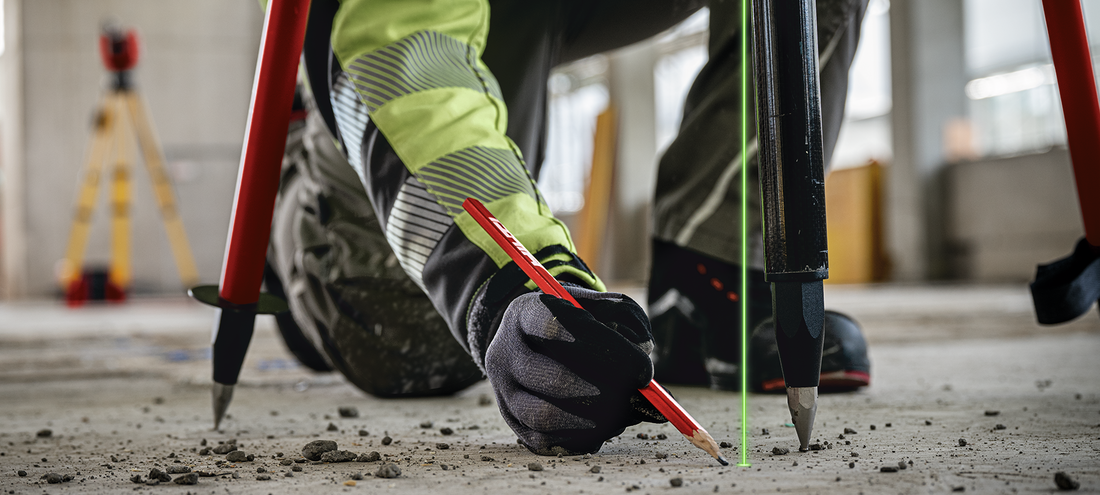

Mantenimento della Visibilità del Punto

• Il flusso di lavoro tradizionale perde il punto quando l'asta viene rimossa

Visualizzazione Insieme di Punti a Terra e Soffitto

Grazie al foro centrato attraverso la parte inferiore e superiore del POA 25 , gli utenti possono marcare un punto di tracciamento sul pavimento mentre fanno facilmente riferimento al suo allineamento verticale. Ciò consente di guardare rapidamente in alto e visualizzare dove il punto si proietterà sul soffitto, o identificare potenziali conflitti come condotti, tubi degli sprinkler o altri ostacoli.

Considerazioni sulla Precisione

Il POA 70 fornisce un riferimento visivo altamente efficace e preciso per la marcatura del tracciamento. Sebbene il laser sia posizionato leggermente sopra il centro del prisma, il sistema è progettato per mantenere la precisione entro le tolleranze tipiche della costruzione. Possono verificarsi lievi deviazioni se l'asta è inclinata. Per punti critici che richiedono la massima precisione, si consiglia la verifica utilizzando i flussi di lavoro standard con prisma.

Per fare un esempio da un ambiente di test: a 1,5 m di altezza, considerando lo scostamento del prisma dal pendolo del laser per punti, così come una possibile inclinazione dell'asta con prisma, è stata riscontrata una deviazione di 3,7 mm (~1/8") con una leggera inclinazione dell'asta di circa 1,7°.

Se il POA 70 viene inclinato troppo, il laser del pendolo non sarà più visibile, costringendoti a ricalibrare l'asta con prisma. Questo migliora ulteriormente la tua capacità di mantenere la precisione.

Ulteriori spiegazioni di seguito:

Design del Sistema

• Il POA 70 allinea il centro del prisma con il punto laser proiettato usando un meccanismo a piombo
• Progettato per una precisione a livello applicativo entro le tolleranze di costruzione

Realtà dello Scostamento del Laser

• Un piccolo potenziale scostamento quando l'asta è inclinata
• Lieve deviazione a seconda di:
  • Altezza dell'asta
  • Grado di inclinazione

Quindi, esistono piccole deviazioni, ma rimangono entro la maggior parte delle tolleranze accettabili in cantiere (alta precisione pratica).

POA 70 vs Metodi Tradizionali di Tracciamento

Conclusione Chiave

• Elimina la necessità di livellare
• Permette un'esecuzione del tracciamento più veloce
• Migliora l'usabilità nelle condizioni reali
• Mantiene la precisione entro le tolleranze di costruzione
