コントロールポイントとツール設定 - ベストプラクティス

理想的なコントロールポイントとツール設定のベストプラクティス：

1. 少なくとも3つのコントロールポイントを利用し、可能であれば4〜5つを推奨
2. 安全で動かせないコントロールポイントを優先する
3. コントロールポイントはレイアウトエリアの端に設置し、可能であれば作業現場全体を囲むように配置する
4. コントロールポイントは同じ水平面に配置し、ポイント間の回転角度は45°から120°の間に保つ
5. プリズムポールを使用してステーション設定を行う場合は、プリズムをできるだけ地面に近づける
6. トータルステーションが滑ったり振動したりしないように固定する
7. バックサイトプリズムを追加のコントロールポイントとして作業現場周辺に設置する

最低3つのコントロールポイントを使用する：

トータルステーションでは、利用可能なコントロールポイントが多いほど良いです。特にHCLでは、ツールが測定したコントロールポイントを使って最適なトータルステーションの設置位置を計算します。最も正確なコントロールポイントを計算し、不正確と思われるコントロールポイントも推奨してくれます。分析できるコントロールポイントが多いほど、正確なステーション位置を見つけやすくなります。

ツールは2つのコントロールポイントのみでステーション位置を計算可能ですが、3つ以上あると、測定データに基づいて最良のステーション設置オプションを推奨できます。さらに、3つ以上のコントロールポイントがあれば、1つのポイントが隠れたり移動した場合でもツールのステーション設定ができないリスクを軽減できます。

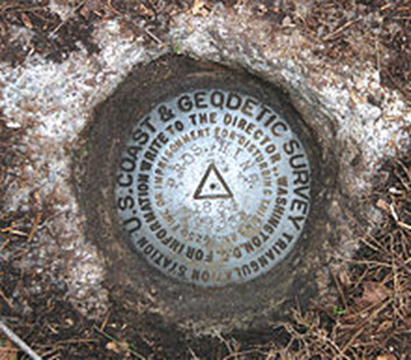

安全で動かせないコントロールポイントを優先する：

どのコントロールポイントが正確か不明な場合は、設置や固定されているなど安全で動かせないポイントを優先することが賢明です。これらのポイントが不正確な場合は、CAD上で誤って描かれているか、プロジェクト内で誤ってラベル付けされている可能性が高いです。この種のコントロールポイントがツールのステーション設定に役立たない場合は、ゼネコンや測量士に相談する必要があります。

コントロールポイントをレイアウトエリアの端に配置し、作業現場を囲む：

レイアウトエリアを超えてコントロールポイントを測定するほど、一貫したレイアウトが可能になります。例えば、コントロールポイントの測定がヘッドユニットから10mの範囲内のみであれば、ヘッドユニットから30m離れたポイントのレイアウトは高精度でない可能性が高いです。ベストプラクティスは、作業現場を囲むように固定されたコントロールポイントを設置し、それを超えてレイアウトすることがほとんどないようにすることです。

作業現場を囲むコントロールポイントがあれば、トータルステーションがステーション設定時に360°回転できる機会を与えます。各コントロールポイントを連続して測定し、実質的に完全な円を描いて回転します。360°回転を完了することで、位置計算の精度が向上します。

コントロールポイントは同一水平面に保ち、45°〜120°の回転角度を維持する：

水平角度と垂直角度はトータルステーションが様々な測定、特に作業現場での位置計算を行う上で重要です。すべてのコントロールポイントを同じ水平面に保つことで、垂直角度が比較的一定となり、位置誤差の可能性が減少します。

さらに、コントロールポイント間の水平角度の回転を45°から120°の範囲に保つことで、最も正確な位置計算が可能になります。この水平角度の回転範囲を維持することで、トータルステーションが極端な水平角度の違いから位置計算を行うことを防ぎます。例えば、5°と145°の角度回転から位置計算を行うよりも、90°の回転を基準に計算する方が正確な位置計算がしやすいです。

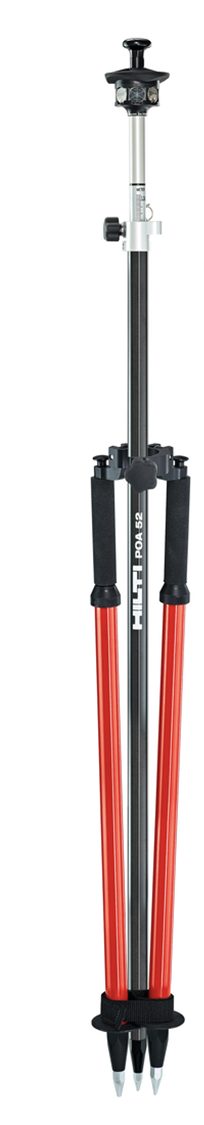

ステーション設定時は可能な限りプリズムを地面に近づける：

下記の画像のように、プリズムポールを使ってツールのステーション設定を行う場合は、プリズムをポールの上部ではなく下部に設置することを検討してください。プリズムをポールの下部に置くことで、コントロールポイントの測定時にポールが水平でない可能性による誤差を減らせます。

プリズムがプリズムポールの上部か下部かにかかわらず、特にステーション設定で使用する場合はプリズムポールを水平に保つことに注意してください。

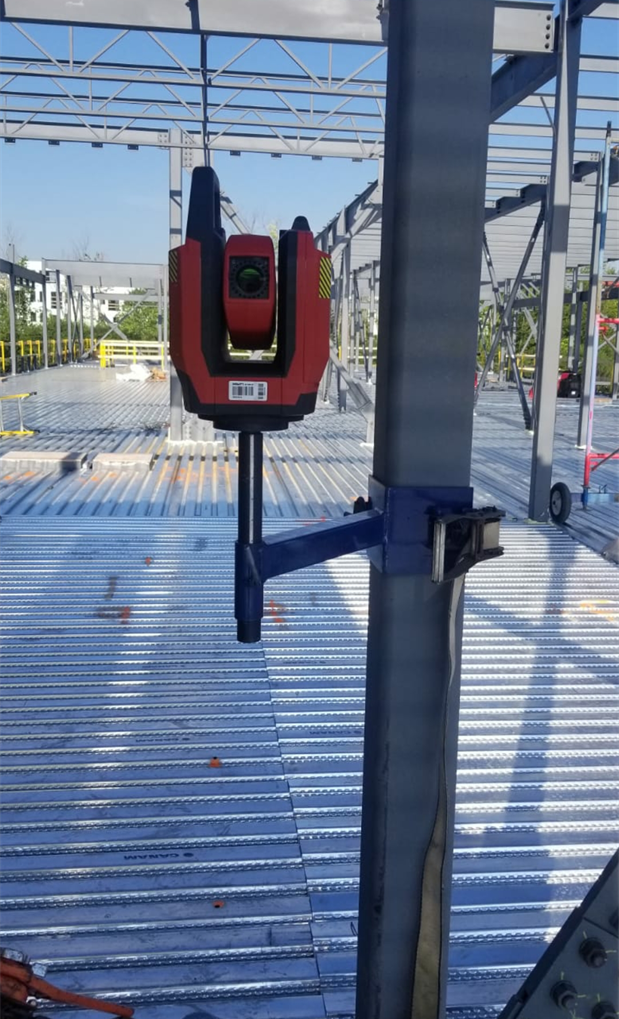

トータルステーションの滑りや振動を防ぐ：

ヘッドユニットが振動や滑りを起こさないように工夫して固定してください。ツールは独自の校正を行いますが、作業現場で安定した安全な場所に設置することで、レイアウト全体を通じて精度を維持しやすくなります。

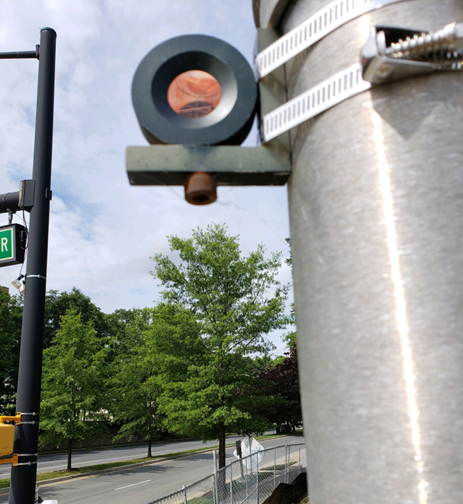

バックサイトプリズムを追加のコントロールポイントとして設置する：

ツールのステーション設定が完了したら、将来的に使用可能な追加のコントロールポイントを測定・記録するために、Measure and Recordアプリケーションを使用することが推奨されます。POA 103のようなバックサイトプリズムは、一貫した作業現場のコントロールを確保するのに最適です。バックサイトプリズムを多く保存しておくほど、プロジェクト中にコントロールポイントが隠れたり撤去された場合の影響を軽減できます。
