許容差設定を視覚的なガイドとして使用する
HCL の許容差設定は、測定アプリケーションでソフトウェアを使用する際に役立つ、色分けされたガイドです。許容差を有効にすると、主に次の 2 つの場面で役立ちます。
-
アプリケーションの実行中に色で示す：
- RED（赤）は、設定した許容差の範囲外にある測定値を示します
- GREEN（緑）は、設定した許容差の範囲内にある測定値を示します
- 例：2D レイアウトの許容差が 4 mm の場合、目的の測定位置から 4 mm を超えて離れた位置にいると、目的のポイントに近づくまでポイントとデータが RED（赤）で表示されます。
目的のポイントから 7 mm 離れており、許容差設定が 6 mm の RED（赤）のポイント。
目的のポイントから 7 mm 離れており、許容差設定が 8 mm の GREEN（緑）のポイント。
赤と緑の色の違いは、選択した許容差設定によって変わっただけであることに注目してください。
-
据え付け時に、設定した許容差を維持するための推奨作業範囲を示す：
- 詳しくは、据え付け時の緑色のレイアウト円について説明したこちらの記事を参照してください
- 据え付け時の緑色の円は、トータルステーションが測定誤差を設定した許容差以内に抑えられる範囲を示します。
GREEN（緑）の領域は、6 mm の位置精度で測定できる範囲を示します（許容差を狭くしたり広くしたりすると、それに応じて円が縮小または拡大します）。
許容差設定を変更するにはどうすればよいですか？

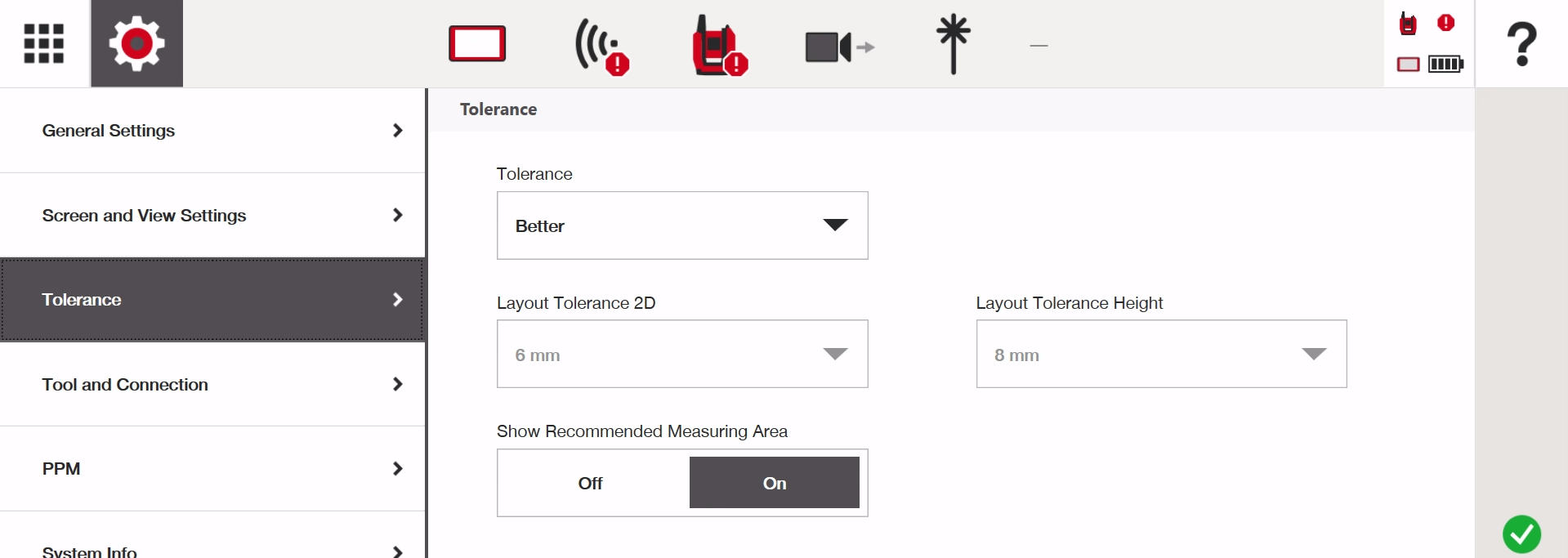

設定タブに移動し、ドロップダウンメニューから希望する許容差を選択します。
デフォルトで設定されている許容差を確認できます。または、許容差を自分で定義することもできます。さらに、コントロールポイントまたはコントロールラインの据え付けプロセス中に、緑色の円（推奨測定範囲）を表示するかどうかを指定できます。
許容差設定はトータルステーションの精度に影響しますか？
いいえ。トータルステーションの精度は、主にエンドユーザーがコントロールポイントをどれだけ適切に設定し、トータルステーションを確実に固定できるかによって決まります。精度に関する懸念については、以下の記事を参照してください。
ただし、許容差設定は、これらの視覚的なガイドによってエンドユーザーがより正確に作業するのに役立ちます。据え付け時の緑色のレイアウト円については、据え付け設定に起因する潜在的な不正確さを最小限に抑えられる、レイアウトを実行する最適な場所をユーザーが見つけるのに役立ちます。
