制御線ステーションニング：使い方

制御線ステーションニングデモ

制御線ステーションニングの目的

制御点を参照することが実用的でない場合があります。例えば、測量士やゼネコンがステーションニング用の制御点を設置していない場合です。その代わりに、多くの現場で一般的なように、地面にマーキングされたグリッド線などの制御線を測定の基準として使用することが期待されます。このような場合、制御点ステーションニングではなく制御線ステーションニングが最も実用的です。

さらに、現場の全ての下請け業者が同じ線形を「引いて」レイアウトに使用しているため、ステーションニングの基準として制御点より制御線を使用する方が望ましい場合もあります。

使用ケースはあなた次第ですが、特定の状況で有用なステーションニングソリューションとなるため、HCLソフトウェアで利用可能になっています。

制御線ステーションニングは、プロジェクト内でCADファイルや線形を使用し、トータルステーションが測定アプリケーションのためにデジタル設計内で自身の位置を特定する必要があることを覚えておいてください。

制御線と制御点のどちらが適しているか不明な場合は、まず制御点ステーションニングを検討してください。それが最も一般的で、通常は最も正確な選択肢と考えられています。

使い方ステップ1：制御線ステーションニングを開く

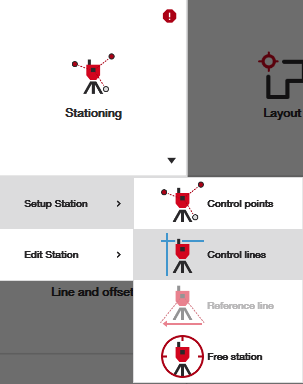

ホーム画面から、制御線ステーションニングアプリケーションを開いてステーションニングプロセスを開始します。

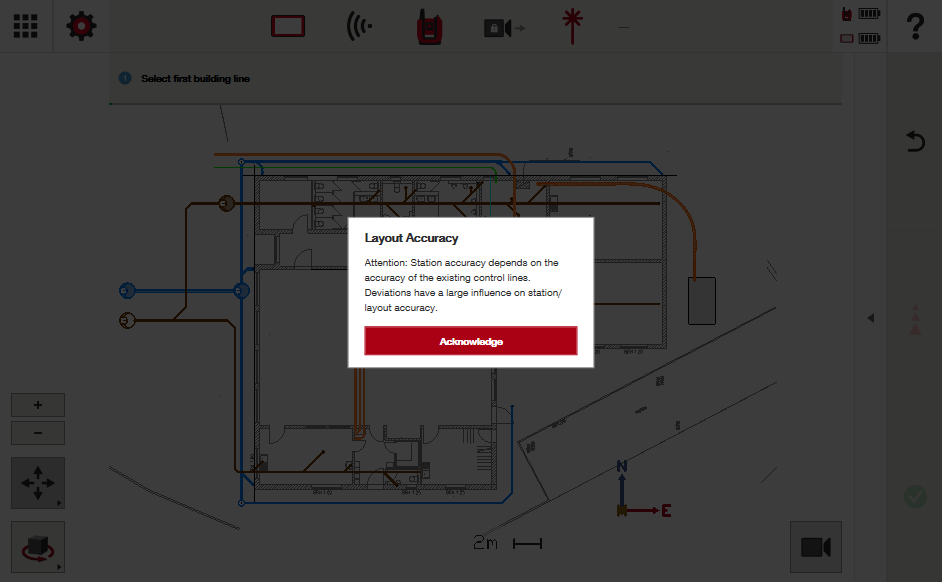

開くと、制御点でステーションニングしていないため、これからステーションニングする線形の精度にレイアウトの精度が完全に依存することをソフトウェアが警告することに注意してください。トータルステーションが自身の位置を推定する方法については後述します。

使い方ステップ2：最初の制御線を選択して測定する

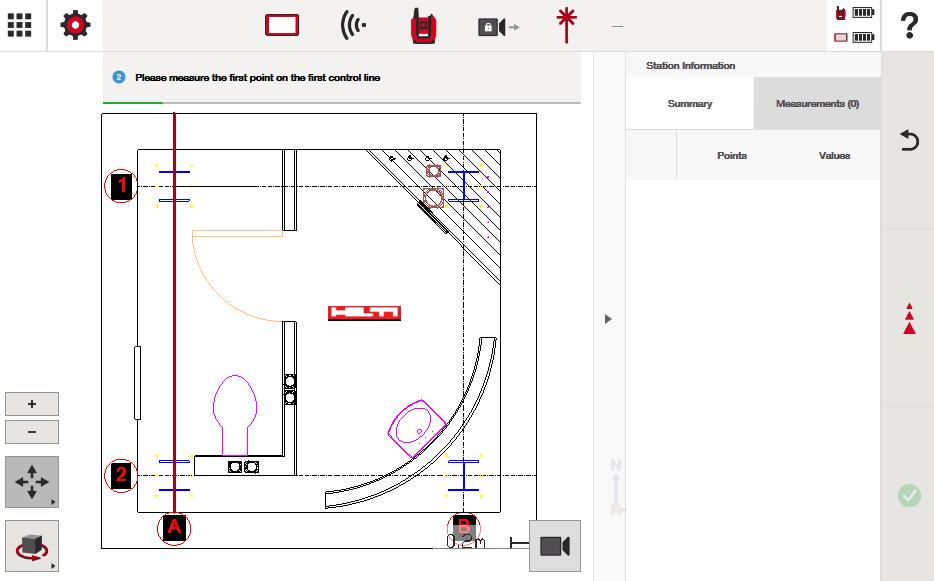

CADファイル内で初期参照線として使用する制御線を見つけます。以下の例のようにしてください：

その線の任意の場所を選び、測定の準備をします。正しいターゲット/プリズムが選択されていることを確認し、その線上の位置を測定する準備ができたら、赤い測定ボタンを押します。

測定が完了したら、その線上の別の位置に移動し、2点目の測定準備をします。最良の方法は、トータルステーションと視線が確保でき、かつ正確に線上の位置を測定できると確信できる限り遠い点を選ぶことです。

レイアウトの精度は、これらの線上での測定精度に依存します。トータルステーションが扱う制御線の距離を長く取ることは有利ですが、測定の正確性が確保できる場合に限ります。2点間の距離が長ければ広いレイアウトエリアで作業できることになりますが、それも線の測定に自信がある場合に限ります。

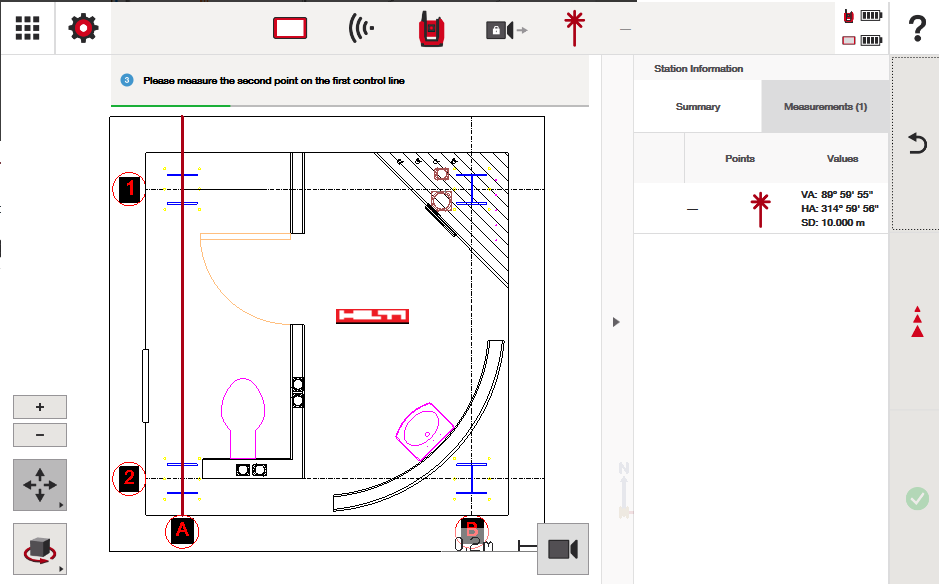

2点目の位置を決めたら、コントローラーの指示に従い測定してください：

使い方ステップ3：2番目の制御線を選択して測定する

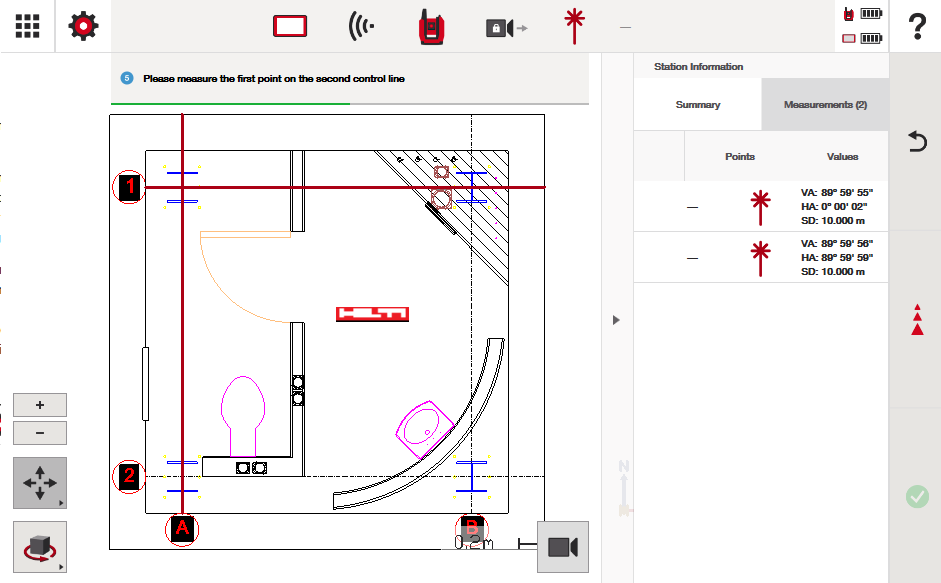

ステーション設定に使用する2番目の制御線を見つけます。重要な点は、この線は必ず最初に選んだ制御線と交差している必要があります。交差していなければステーションニングは機能しません。例では、最初の線と90°で交差する制御線を選びました。指示に従い、好きな位置でこの制御線の最初の点を測定します。

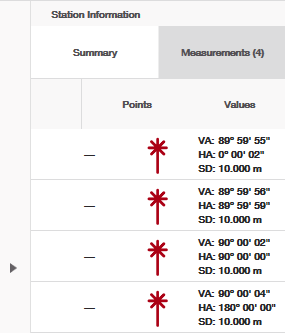

再度指示に従い、2番目の点を測定します。ステップ2のアドバイスに従い、できるだけ遠くでかつ正確に測定できる位置を選んでください。このステップが完了すると、右側の測定タブに4点が表示されます。トータルステーションの回転角度（HA & VA）と測定点までの距離（SD）が示されます。

ステーション設定が不適切（精度不足、または選択した線が交差していない）場合、トータルステーションはステーションニングを完了できないと警告し、別の選択でやり直す必要があります。

使い方ステップ4：ステーション位置を選択する

2本の線で4点の測定が完了したら、トータルステーションの位置を指定します。線形に対する位置は分かっていても、トータルステーションはそれを知りません。測定した2本の線から、プロジェクト内でトータルステーションが2つの位置のいずれかに存在すると認識しています。

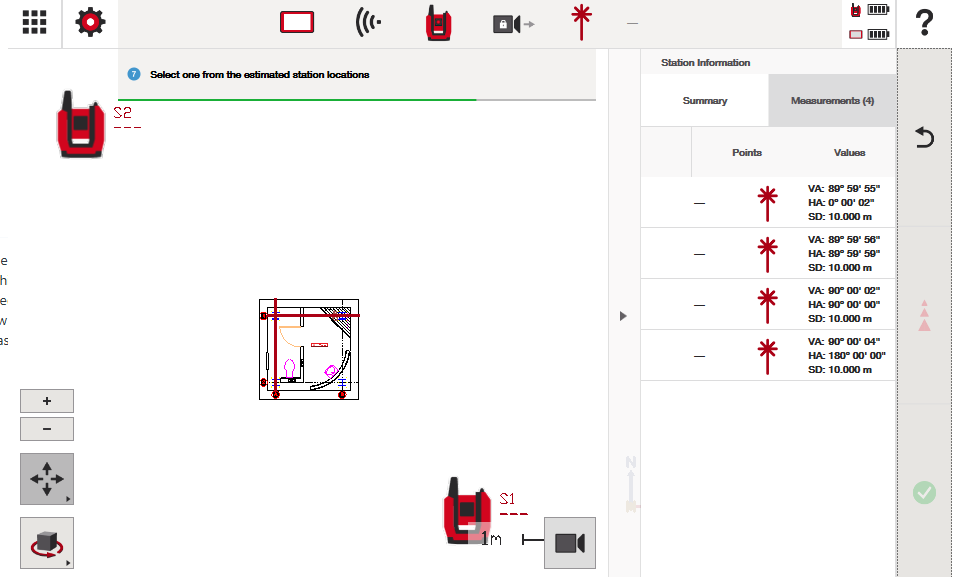

以下のスクリーンショットでは、測定した線形に対する位置が「S1」であることが分かっており、これをクリックします：

クリック後、測定した線までの距離のビジュアルが表示されます：

ソフトウェアは正確なステーションニングを達成し、各ステップの進行状況を把握できるよう、必要に応じて複数のビジュアルを提供します。

使い方ステップ5：ステーションニング誤差を確認する

このビジュアルに加え、測定点の「値」は測定誤差の可能性を示します。以下のスクリーンショットをご覧ください：

「Line2Pt2」まで誤差は見られませんが、ここで7mmの北方向のずれがあることが示されています。これは線が設計通りであればその点があるべき位置からのずれです。

ステーションニング誤差の理解

ここで重要なのは、ソフトウェアは最終測定点の誤差のみを計算していることです。つまり、計算上は1本目の線は設計通りに正確に測定されていると仮定し、2本目の線の最初の点も設計通りに正確に測定されていると仮定しています。もし誤差があれば、それは最終測定点に現れます。

別の言い方をすると：

1. 最初の2点は「基準線」を設定し、設計通りに正確と見なします。
2. 2本目の線の最初の点を測定すると、ソフトウェアはその線の空間上の位置を即座に特定し、設計ファイルが示す角度で1本目の線と交差する様子を可視化します。
3. 最後の点（2本目の線の2点目）を測定すると、トータルステーションは「最初の3点が完璧に測定されたと仮定すると、この点での線は設計から一定のずれがある」と判断します。

上記の理由から、制御点を使ったステーションニングはより正確とされます。制御点は座標が固定されており、相対位置や距離を相互にチェックできるため、測定誤差があっても最小化されて全体に分散されます。

制御線ステーションニングでは、最初の3点が設計通りと仮定して位置を決定し、4点目の測定で制御線間の誤差を示します。誤差のトラブルシューティングや軽減はユーザー次第です。制御線ステーションニングでも正確なレイアウトは可能ですが、プロセスの仕組みとデータの意味を理解することが正確性維持に不可欠です。

この記事の最後に、ステーションニング精度の解釈例をいくつか示しています。要点として、レイアウトの精度はステーションニングの精度に依存するため、実用的な最良の測定位置を選択してください。作業したいレイアウトエリアを最適化しつつ、誤差を許容範囲内に抑えることが重要です。場合によっては、レイアウトの範囲を狭めてでも精度を保つ判断が必要です。

誤差のトラブルシューティング方法は？

制御点や制御線の精度を確認する方法はいくつかあります。詳細はこちらの記事をご覧ください。

基本的なトラブルシューティングとしては、タブレットのCOGO機能を使ってデジタルファイル内のオブジェクトの測定を確認し、欠落線アプリケーションを使って測定をチェックする方法があります。これらはステーションニングなしで行えます。

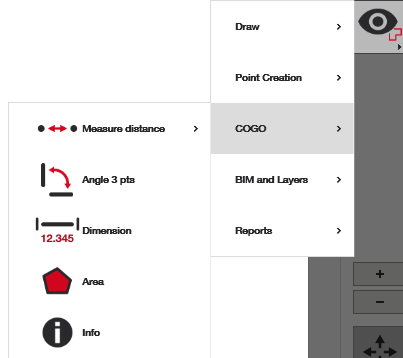

COGO機能：

欠落線アプリケーション：

使い方ステップ6：ステーション高を設定する（必要な場合）

高さを扱う場合はステーション高を設定する必要があります。設定方法の詳細はこちらの記事をご覧ください。ただし、「サマリー」タブの右側にある「ステーション高設定」ボタンを押すだけで設定手順が案内されます。

高さを扱わない場合は、画面上部の設定ギアから高さをオフ（必要に応じてオン）にしてください。高さがオフの場合、ステーション高設定のステップは表示されません。

このプロセスでステーション高を設定した場合でも、後から誤りに気づいたらいつでも調整可能です。ステーションニング中に行うか、ステーション完了後ホーム画面の「ステーション高編集」ボタンから調整できます。以下のスクリーンショットをご覧ください：

使い方ステップ7：「シフトステーション」を検討する

こちらの記事で説明されているように、ステーション座標位置のシフトは有用な場合があります。このオプションは制御線ステーションニングでのみ利用可能で、制御線の誤差箇所が分かっている場合に使用します。シフトステーションは、ステーションニング後にトータルステーションの座標を移動させ、設計された制御線と現場で測定された線の誤差を軽減することを目的としています。

詳細はシフトステーションの記事をご覧ください。

使い方ステップ8：測定アプリケーションを開始する

ステーションはCADファイル上に座標位置を持ち、測定アプリケーションを進めることができます。

便利なヒント：

制御点でステーションニングしたいが制御点が正確でない場合、トラブルシューティングの一環として一時的に制御線ベースで設定し、誤った制御点を特定する方法があります。制御線ステーションニング後にレイアウトや正式な測定を行わない方が望ましいですが、問題点の検査には有効です。

ステーションニング誤差の理解例：

制御線ステーションニングの誤差は最終点のみに表示されます。以下はその誤差が示す内容の例です。

ただし、ソフトウェアは誤差を最終点にのみ表示しますが、誤差はステーションニングの任意の点に起因する可能性があり、ユーザーが観察・トラブルシューティングする必要があります。

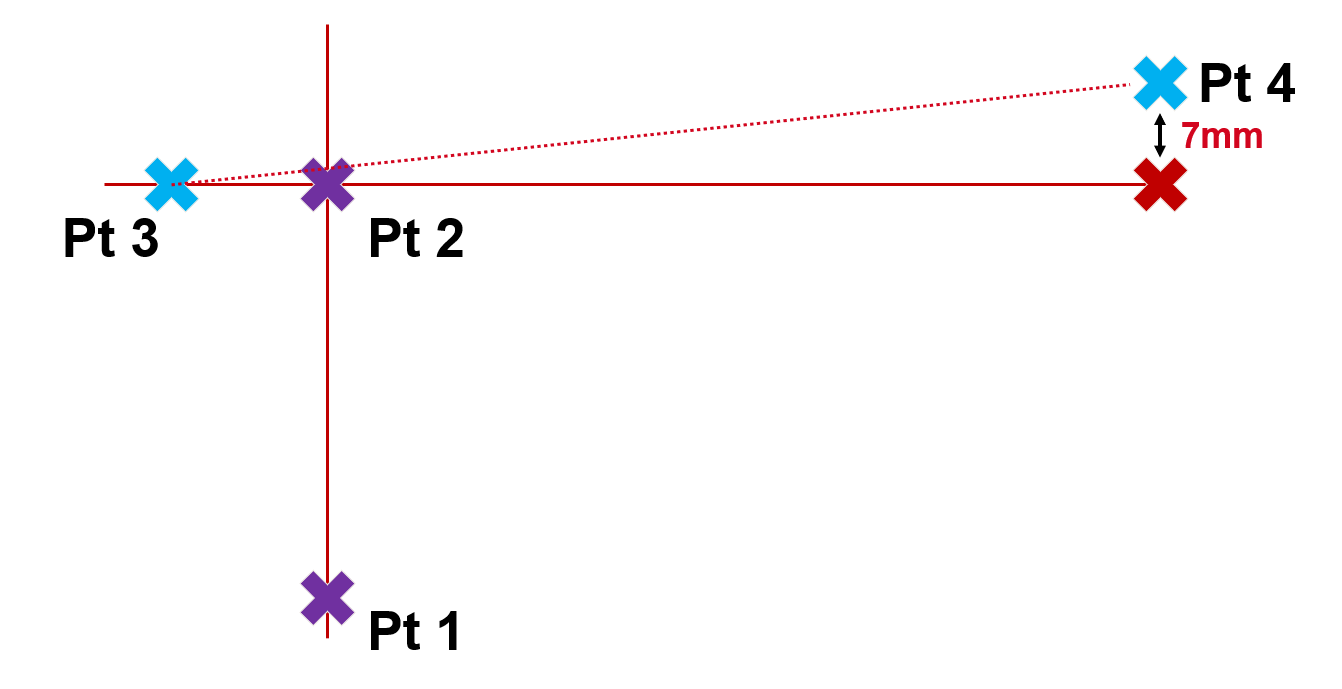

Line2Pt2 dN = 7mm:

トータルステーションが計算した様子のビジュアル：

紫の点（線1の点1と2）は正確で基準と見なされます。青の点3は2本目の線の空間上の位置を確定し、測定位置は正確と見なされます。点4は2本目の線の最終測定点で、設計線のあるべき位置（赤い×）から北方向に7mmずれています。

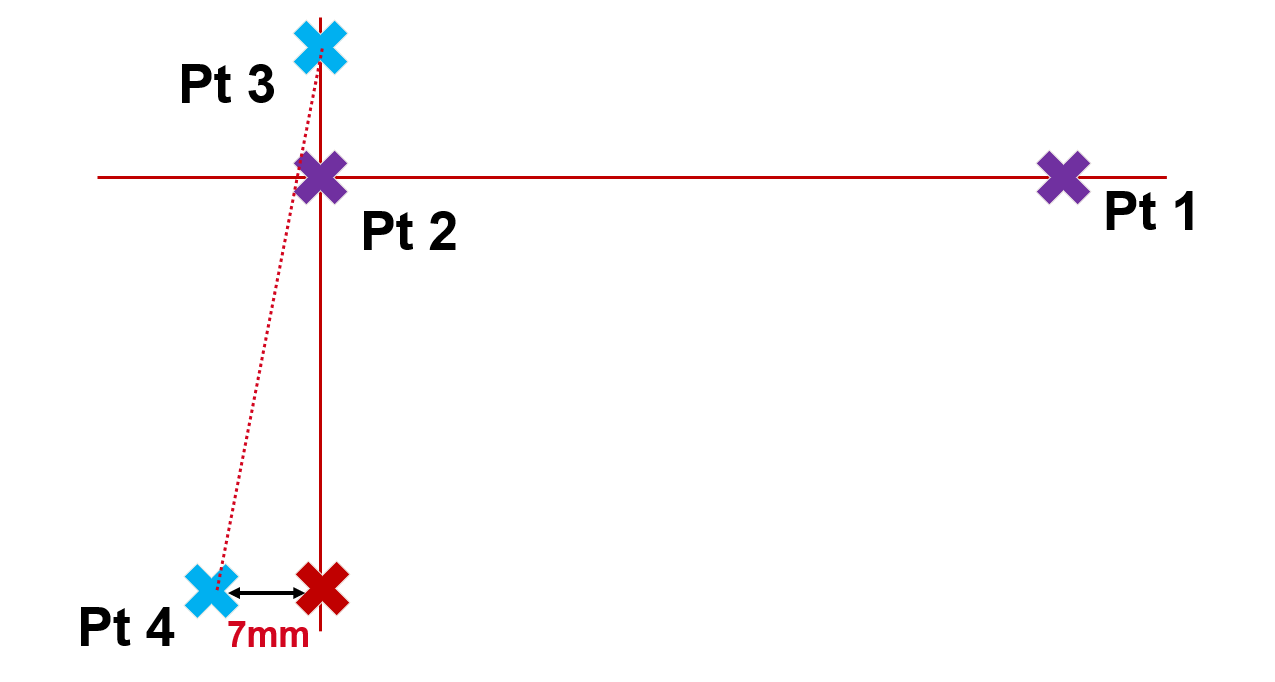

L2Pt2 dE = -7mm:

トータルステーションが計算した様子のビジュアル：

紫の点（線1の点1と2）は正確で基準です。青の点3は2本目の線の位置を確定し正確と見なされます。点4は2本目の線の最終点で、設計線の位置（赤い×）から西方向に7mmずれています。

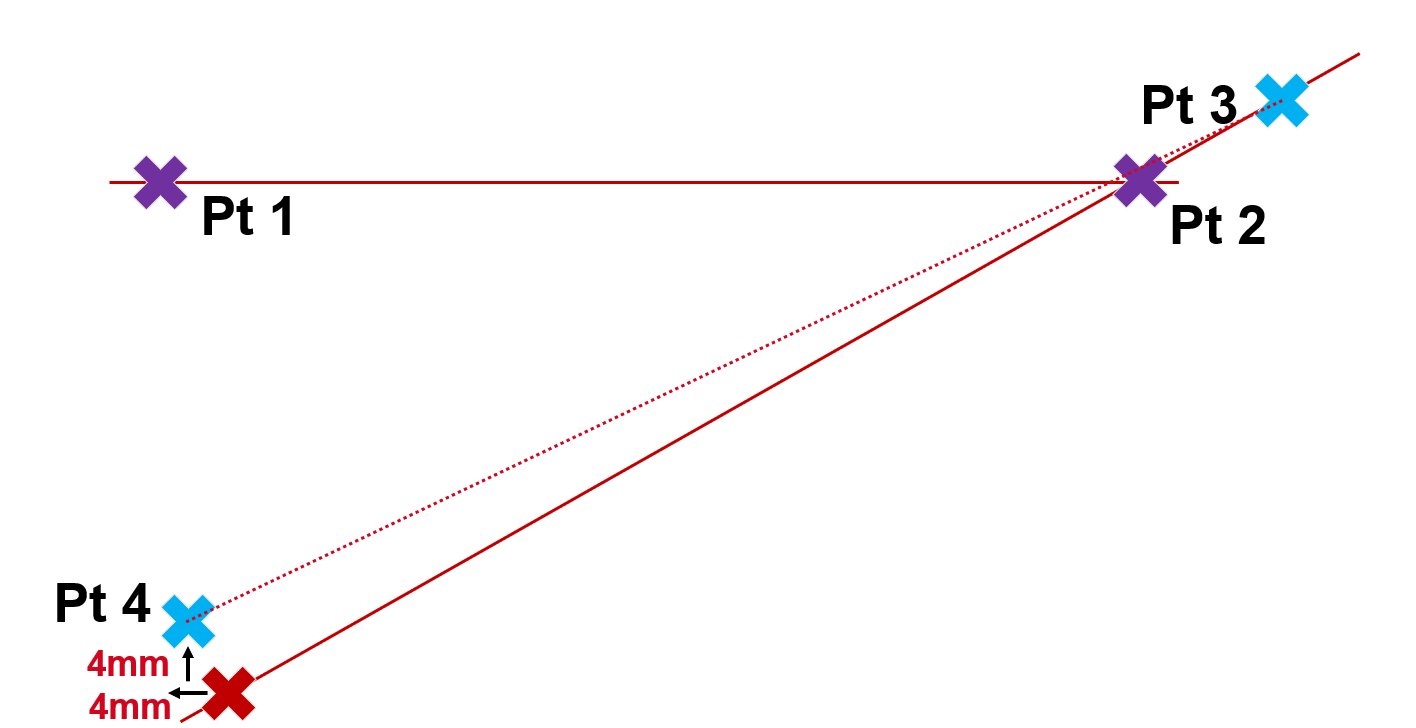

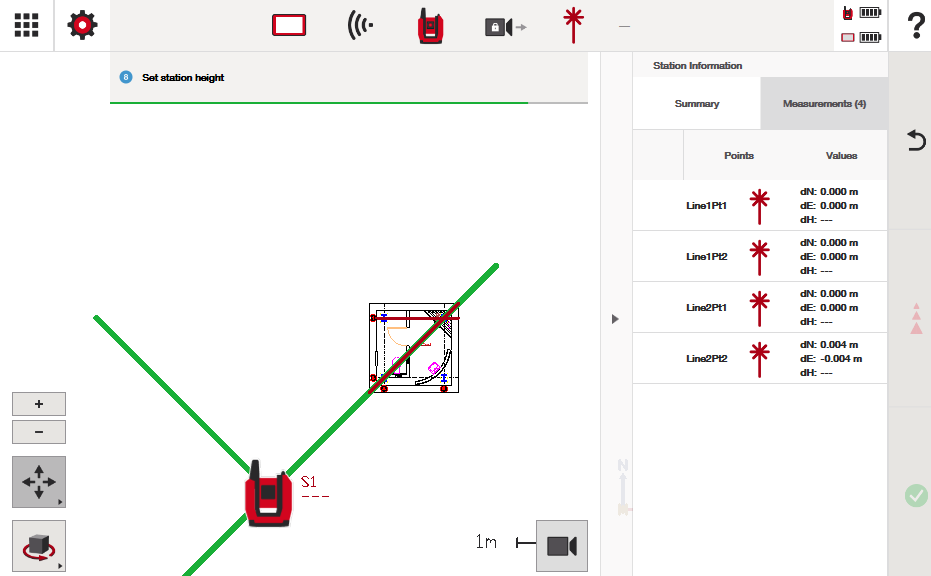

L2Pt2 dN = 4mm, dE = -4mm

トータルステーションが計算した様子のビジュアル：

紫の点（線1の点1と2）は正確で基準です。青の点3は2本目の線の位置を確定し正確と見なされます。点4は2本目の線の最終点で、設計線の位置より北方向に4mm（設計線より上）、西方向に4mm（設計線より左）ずれています。

最終メモ：

最終点のずれは測定全体の誤差の組み合わせである可能性が高いです。しかし、このステーションニングアプリケーションでは誤差は最終点にのみ表示されます。トータルステーションがこの誤差をどのように解釈しているか理解した上で、今後の対応を決定してください。
