HCLで使用する図面のインポートおよびエクスポート方法

図面のインポート方法デモ

図面のエクスポート方法デモ

HCLでデジタル図面に使用できるファイル形式は何ですか？

HCLタブレットは現在、インポート可能な図面ファイルとして.dwg、.dxf、および.ifcファイルを受け入れています。

これは、2Dおよび3Dモデルの両方をタブレットにアップロードできることを意味します。タブレットソフトウェア内にはCAD要素を描画できる描画ツールもあるため、必要に応じて後で図面の一部としてエクスポートすることも可能です（以下参照）。

ソフトウェアはPDFにも対応していますか？

いいえ、PDFはインポートできず、HCL内で変換もできません。PDFを使用している場合は、PDFがエクスポートされた元のCADバージョンの提供を依頼することをお勧めします。もしそれが不可能な場合は、CADソフトウェアと専門家を利用してPDFを上記のファイル形式のいずれかに変換し、タブレットで使用してください（通常、PDFがベクトル化されている場合にのみ可能です）。ただし、スケーリングが正しいことを十分に確認してください。

デジタルファイルに関して懸念がある場合は、指定された製図部門に相談することが良い第一歩となります。

図面のインポート方法

ステップ1 - プロジェクトを開く

まずプロジェクトメニューを開きます。図面ファイルをインポートしたいプロジェクトを作成または開く必要があります。

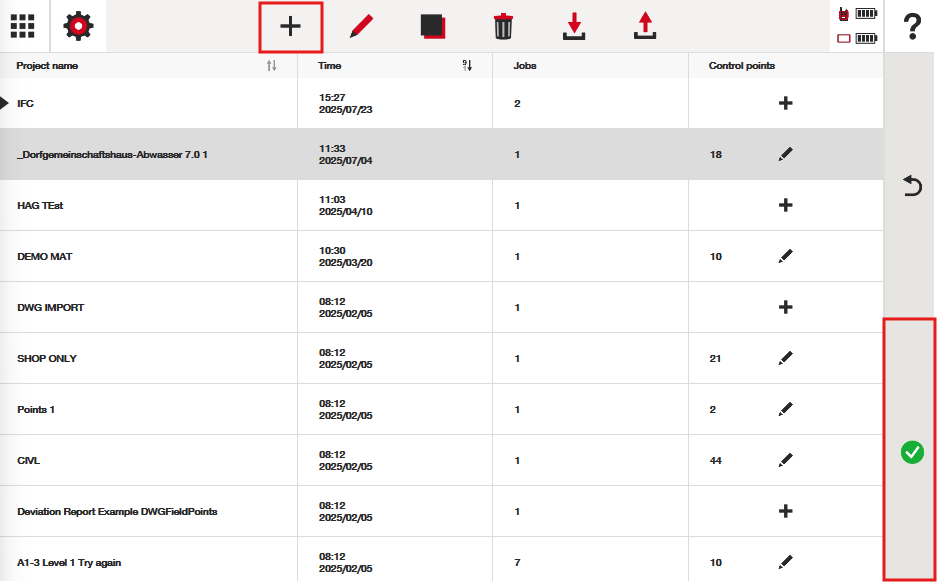

画面上部の「プラス」アイコンをクリックして新しいプロジェクトを作成するか、緑のチェックマークを押してプロジェクトを開き、「ジョブ」画面に進み、そこで図面をインポートできます：

ステップ2 - 対象ジョブのインポートボタンをタップ

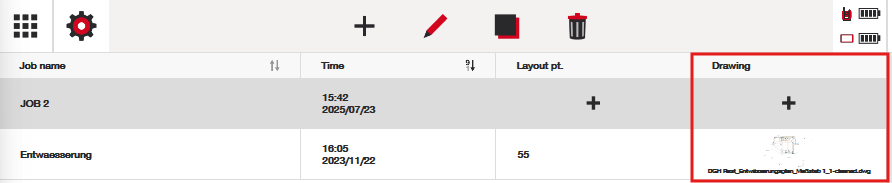

新しい図面を追加するには図面列の「+」アイコンをタップし、既存の図面を置き換えるにはそのサムネイルアイコンをタップします：

ステップ3 - 図面をインポート

ポップアップウィンドウで図面をインポートすることを示します：

ステップ4 - 図面と正しい単位を選択

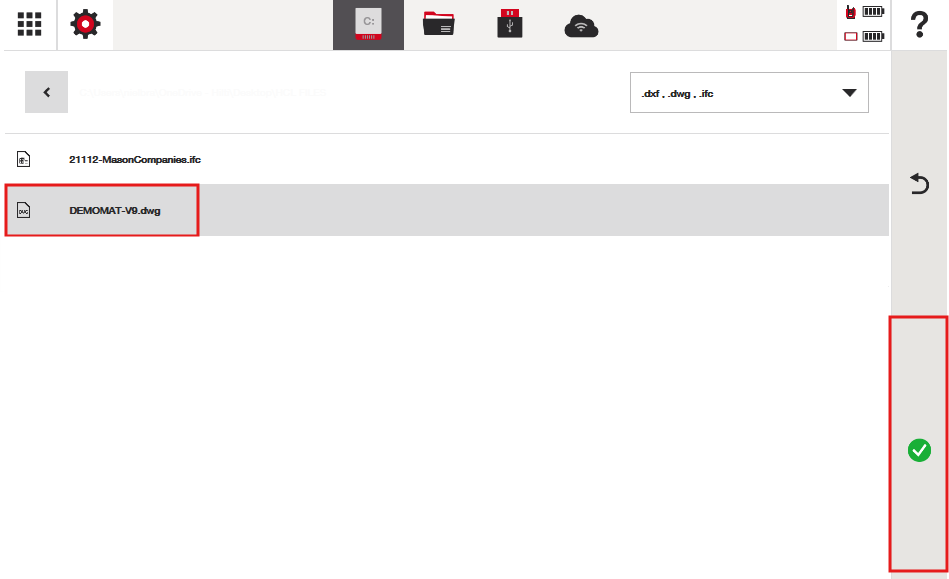

ファイルパス内で図面を探し、緑のチェックマークを押します：

正しい単位を選択し、緑のチェックマークを押します：

「単位」についての理解：

CADやデジタル図面は線、弧、円などで構成されています。これらの各要素には当然、長さや幾何情報が関連付けられています。例えば、ある線は10「単位」の長さ、円は半径3「単位」などです。製図者は設計ソフトの設定で使用する「単位」を定義します。

例：

• 土木図面ではメートルがよく使われます（米国では小数フィートがよく使われます）
• 建築図面ではミリメートルがよく使われます（米国ではインチがよく使われます）

図面で使用されている単位が不明な場合は、製図者や図面を提供した担当者に尋ねるのが良いでしょう。ただし、HCLのCAD測定アプリケーションを使って距離を確認しながら試行錯誤でインポートし、測定が正しく読まれているか確認することもできます。測定値がスケール外（大きすぎる、小さすぎる）場合は、別の単位で再インポートしてください。

設計チームと協力して図面が正しくインポートされていることを確認するのが常にベストプラクティスです。

ステップ5 - インポートが正しいか確認

HCLソフトウェアには図面のスケールを確認するためのいくつかのツールがあります：

これらのツールを使うことで、CADの線画が正しく読み取れているかの情報を見ることができます：

さらに、インポートした点データの位置内に図面が収まっているかを確認できます。点が正しい位置にないように見える場合、図面または点の単位に問題がある可能性があります。調査が必要です：

図面が表示されない場合のトラブルシューティングのヒント

図面をインポートした後、空白画面のように見え、CADファイルを開いても何も表示されないことがあります。これは主に以下の4つの理由が考えられます：

1. CADファイル内の要素が非常に離れた位置にある：CADファイルはインポート時に図面の範囲に合わせてズームアウトして表示されます。もしCADファイル内のオブジェクトが非常に遠く離れている場合（数千メートルなど）、ズームアウト時にほぼ空白のように見えます。製図者にファイルを確認し、関連情報のみが含まれていることを確認してもらうと問題解決に役立ちます。
2. CADファイルに期待される要素が含まれていない：製図者が関連オブジェクトを含むファイルを提供したと思っていても、実際にはオブジェクトが表示されないことがあります。これはCADの外部参照の問題で、製図ソフト上ではオブジェクトがファイルの一部のように見えますが、実際には一時的にしか表示されていない場合があります。製図者に相談して問題の調査を開始してください。
3. CADファイル（または点ファイル）が誤った単位でインポートされている：点データとCAD図面の単位が異なる場合、CADが点に比べて非常に小さく見えたり（またはその逆）ほとんど見えなくなることがあります。これは単位の問題で、点またはCADファイルのどちらかが誤った単位でインポートされています。CADの単位を確認し、点も正しくインポートされているか検証することでスケールや位置合わせの問題が解決します。
4. CADファイルと点ファイルの座標系が一致していない：点データが既にファイルにあるジョブにCADファイルをインポートした場合、両者の座標系が異なると点がCADから非常に離れて表示され、CADが非常に小さく見えることがあります。この場合、点とCADファイル間の座標系の不一致が原因です。製図者や点データ提供者に問題を説明し、調査を開始してください。

また、次のエラーが表示されて図面のインポートができないことがあります：「一部の標高値がサポート範囲外です。図面をインポートできません。」これはCADファイル内の要素が非常に高低差が大きい場合（建設プロジェクトとして現実的な範囲を超えている）に発生します。設計者に図面内の要素を検査してもらい、極端な高さのオブジェクトを削除または修正してもらうことをお勧めします。

図面がインポートできない、または動作しない場合はどうすればよいですか？

図面ファイルがBIMエンジンで読み取るには複雑すぎる可能性があります。HCLはCADおよびIFCファイルを読み取るためにBIMエンジンを使用していますが、製図ソフト自体ではありません。レイアウトに必要な情報に絞って図面を簡素化するよう、製図者に依頼するのがベストプラクティスです。これによりレイアウト体験が全体的に向上します。重要なのは複雑さと目的です。現場でのレイアウトには簡素化されたモデルが最適です。

ファイルサイズの制限はありません。2MBのファイルが150MBのファイルよりもパフォーマンスが悪い場合もあればその逆もあります。図面をアップロードして、読み込みに問題があったり操作が難しい場合は、製図者と協力して要素の平坦化、装飾的要素や不要な3Dオブジェクトの削除、調査背景の除去、複数の工種の重複調整など簡素化を検討してください。

図面に関する追加情報とパフォーマンスに影響を与える可能性がある事項：

図面内の「エンティティ」が多いほど描画が困難になる可能性があります。小さな装飾的ハッチ要素が分解（エクスプロード）されると何千もの小さな線分になることがあります。同様にブロック挿入を分解すると同様のことが起こります。また、座標の大きさが非常に大きい（図面が数十万メートルに及ぶ）場合や大きなZ（高さ）オフセットがある場合、描画が困難になります。これはGPUの深度バッファに負荷をかけます。最後に、レイヤーも影響します。レイアウトに不要なレイヤーをオフにして、タブレットが「すべて」を一度に読み込もうとしないように負荷軽減を試みてください。

図面のエクスポート方法

ステップ1 - プロジェクトを開く

インポートと同様に、エクスポートを開始するにはプロジェクトを開く必要があります：

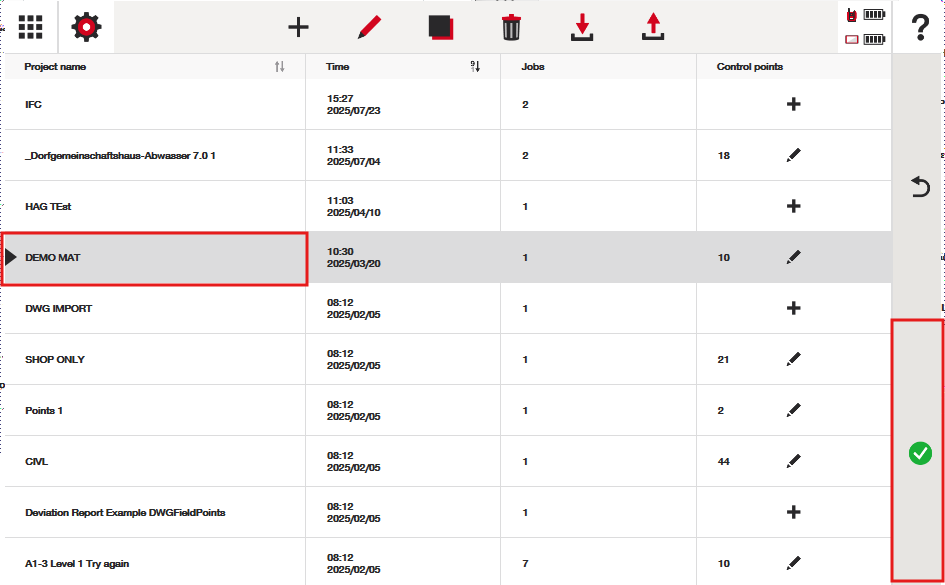

リスト内のプロジェクトを見つけて緑のチェックマークを押し、「ジョブ」メニューを表示します：

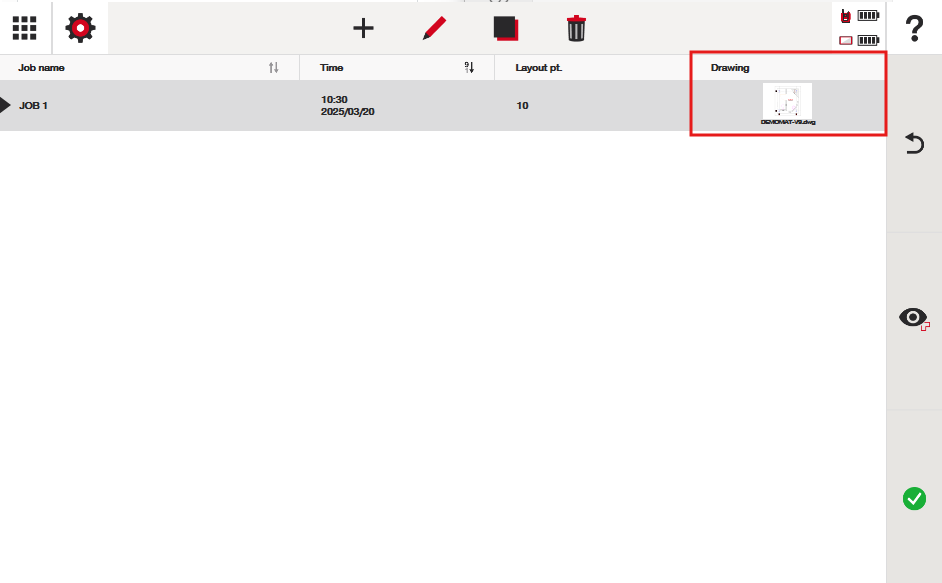

ステップ2 - 対象ジョブのエクスポートボタンをタップ

エクスポートしたいジョブの図面サムネイルをクリックし、緑のチェックマークを押して図面エクスポートオプションにアクセスします：

その後、図面をエクスポートしたいファイルパスを選択できます。

エクスポートのヒント：

ソフトウェアは図面の「CADビュー」で見えるすべてのCAD要素をエクスポートします。ポイントや線画が任意のレイヤーに存在すれば、そのデータはエクスポートされます。レイヤーメニューでオンまたはオフにしているレイヤーは、他のCADソフトで開いた際にもオンまたはオフの状態で表示されます。

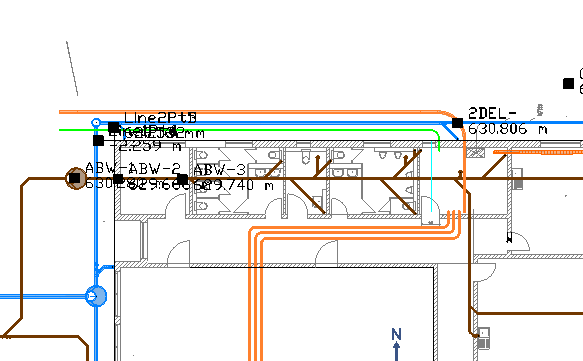

プロジェクトに追加した線画やポイントは「Hilti」レイヤーに追加されます。以下のAutoCADソフトのスクリーンショットが示すように、これにより製図者はHCLソフトウェアで追加されたものと元のCADファイルにあったものを素早く識別できます。

HCLは元のCADファイルのCAD要素を削除または移動することはできず、レイヤーのオン・オフのみを操作できます。これにより、ソフトウェアに取り込んだ際に元のデジタル設計が意図的または偶発的に変更されることがないという製図者の安心感につながります。

したがって、すべての線画やポイント（ステーションポイント、測定ポイント、杭打ちポイント、レイアウトポイント）はエクスポート時に独自のHiltiレイヤーとしてCADファイルに含まれます。

CADファイルはどの単位でエクスポートされますか？

CADファイルには「単位」が関連付けられています。例えば、CAD内の線が3単位の長さの場合、それがフィート、メートル、ミリメートルなどのどの単位かをソフトウェアが定義する必要があります。

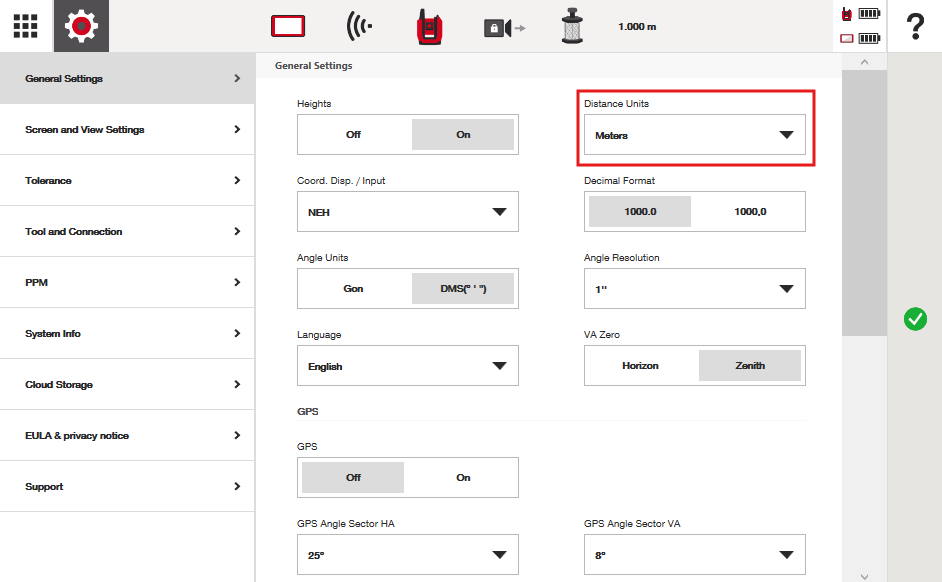

HCLは設定で指定された単位でCADファイルをエクスポートします。以下のスクリーンショットでは距離単位が「メートル」に設定されているため、CADファイルもメートル単位でエクスポートされます。エクスポートしたファイルを他者と共有する場合は、製図者とこの点を調整することをお勧めします。
