ステーションニングレポートとは？

ステーションニングレポートは、プロジェクトで使用したさまざまなステーションニング手順と結果の履歴を確認できるレポートです。このレポートを効果的に活用するために理解しておきたいいくつかの定義があります。ただし、レポートは直感的に理解できるため、すぐに内容を把握できるはずです。

ステーションニングレポートでは、ステーションニングプロセスの精度を時間の経過とともに追跡できます。使用した制御点、各ステーションニング時のトータルステーションの座標、各ステーションニングの潜在的な偏差、ステーションニング時のPPM設定を追跡可能です。特に、エクスポートされたポイントデータ（打設ポイントや測定ポイントデータなど）もポイントが測定されたステーションを保存しているため、レイアウトや測定の追跡およびトラブルシューティングに非常に役立つレポートです。このレポートで作業を簡単に照合できます。

参考として、ポイント情報のエクスポートについてはこちらの記事をご覧ください。

ステーションニングレポートのデモ

ステーションニングレポートアプリの場所

ステーションニングレポートアプリはホーム画面の編集アイコンの下にあります。レポートに移動すると、ステーションニングレポートをエクスポートするオプションが表示されます：

また、cad-view画面の非測定アプリケーションタブにも配置されています：

レポート設定

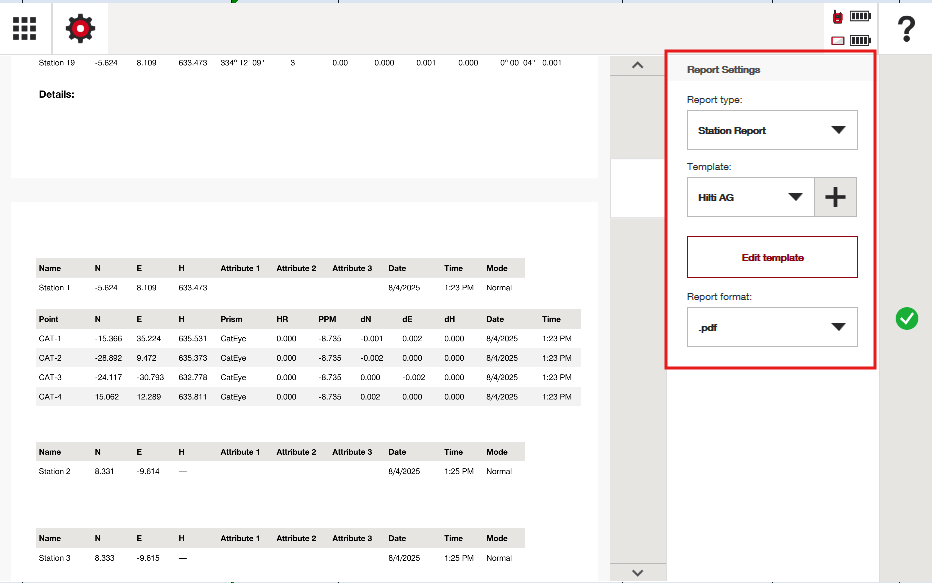

エクスポート画面でエクスポート前にレポート設定を調整できます：

このエリアでテンプレートを調整したり、レポート形式を.xlsxまたは.pdfに変更したりできます。

「テンプレート編集」で調整できる設定は？

テンプレートのヘッダーとフッターに表示する内容やヘッダーの位置を調整できます。必要に応じてこのレポートをカスタマイズしてください。

画像を変更し、情報を適宜調整してください：

ステーションニングレポートのヘッダー情報

ステーションニングレポートはヘッダーから始まります：

レポートが抽出されたプロジェクトとジョブ、レポートの日付、単位（HCL設定で確立）、およびエクスポート時の許容誤差設定（設定で指定されたもの - 許容誤差情報についてはこちらの記事を参照）が表示されます。

ステーションニングレポートの表情報

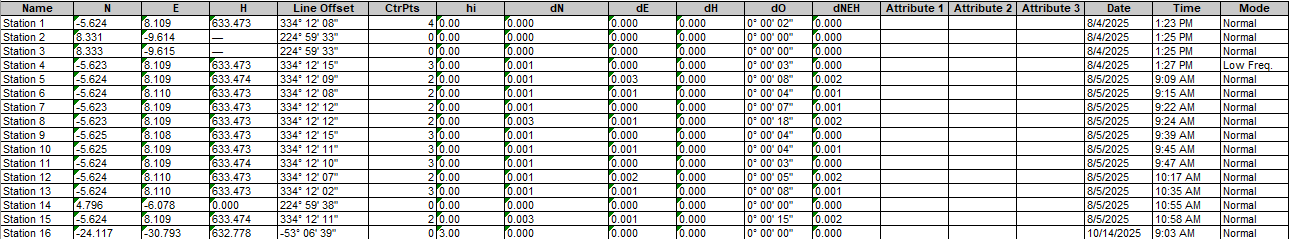

ヘッダーの直後に、レポートがエクスポートされたプロジェクトのジョブに関連するすべてのステーションの表が表示されます：

以下は提供される内容の一覧です：

• 名前: ステーションのポイント名
• NEH: ステーションの座標情報
• 制御点: ステーションニングプロセス中に測定された制御点の数を示します。
  • 「0」と表示されている場合は、「オーバーコントロールポイント」ステーションニングを使用しているためです
• hI: ステーションニング後にタブレットに入力された器械高（おそらくオーバーコントロールポイントステーションニング時のみ一般的です）。
• dN, dE, dH, dO: 制御点が測定され、ステーションの位置が計算された後のステーションニング設定の偏差を示します。
• 属性 1-3: ソフトウェア内でステーションニングポイントに手動で追加された属性。
• 日時: ステーションニングが行われた日時のログ。
• モード: ステーションニング中にツールが通常モードか低周波較正モードかを示します。モードの違いについてはこちらの較正記事をご覧ください。

ステーションニングレポートの個別ステーションニング情報

各個別のステーションニングには、使用された制御点とタイムスタンプの情報が含まれます：

スクリーンショットが示すように、完了した各個別ステーションニングにはステーション名、ステーション座標、および較正時に設定された周波数モードが記録されます。

さらに、ステーションニング時に使用された各ポイント、その関連プリズム、タイムスタンプ、さらには測定時のPPM設定（こちらの記事参照）も含まれます。

これらすべての情報は、打設ポイントや測定ポイントの照合や、プロジェクトのレイアウト進捗の検査に非常に役立ちます。
