点間距離アプリケーション - 使い方

この記事は、表示されているCADファイル内の点間距離の測定方法について説明しています。トータルステーションを使用して点間の距離を測定する必要がある場合は、おそらくmissing lineアプリケーションを探している可能性があります。

点間距離の測定方法は？

1. プロジェクトを開く：まず、タブレットで任意のプロジェクトを開きます。

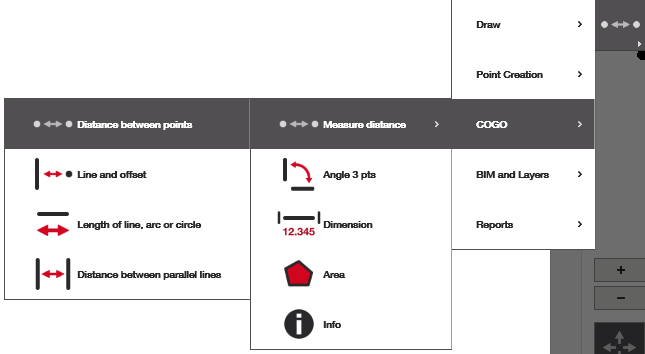

2. アプリケーションを開く：ホーム画面またはCADビューのサイドメニューから開きます。
   1. ホーム画面に「Distance Between Points Application」がない場合は、ショートカットを追加を選択し、下記のアプリケーションを追加してください。
3. 2点を選択して測定：指示に従って結果を取得します。

選択した点は赤くなり、その間に赤い線が表示されます。次に右側の緑のチェックマークをクリックすると、測定情報が画面右上に表示されます。

出力結果の理解

緑のチェックマークを押すと、出力結果を確認できます。画面右上に表示されるポップアップメニューには測定情報が表示されます。最初に2点の名前が表示され、その後に「斜距離」があり、これは高さの差を考慮した点間の完全な（対角線上の）距離を測定します。

次に「傾斜角」が表示され、これは選択した2点を結ぶ線の傾斜度（度数）を示します。

「水平距離」は高さの差を除いた距離を示し、「高さ差」は2点間の垂直距離を示します。

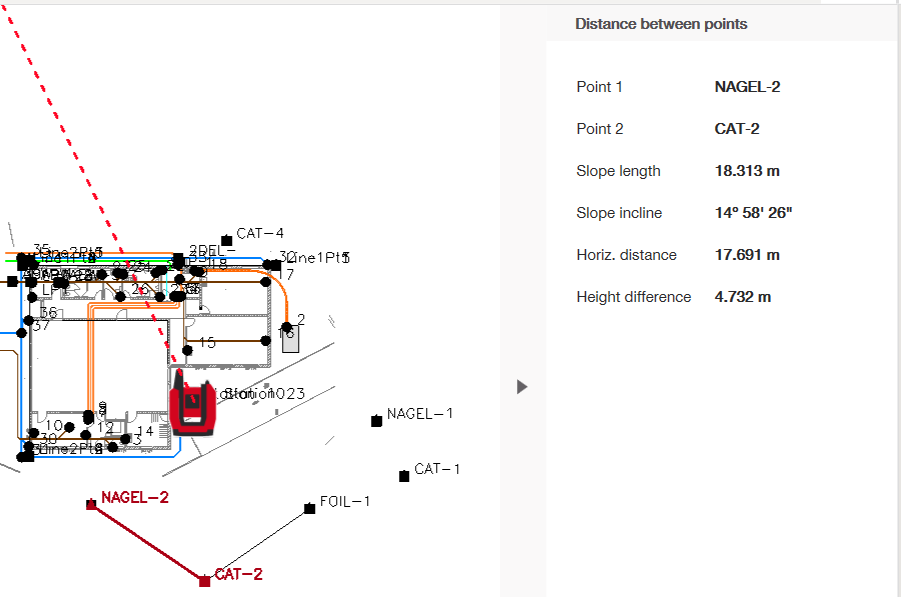

下記の例では、2点の高さ差が4.7mであるため、斜距離（全体距離）18.3mは水平距離17.7mとは異なります。
