ラインとオフセットアプリケーション - 使い方

ラインとオフセットアプリケーションは、特定のラインからポイントまでの距離を素早く確認するのに最適な方法です。例えば、特定のグリッドラインからのアンカーポイントの設計を確認したり、壁からの特定のオブジェクトの測定位置を確認したりする場合に役立ちます。

ポイント間の距離を測定する方法

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いて開始します。
2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。

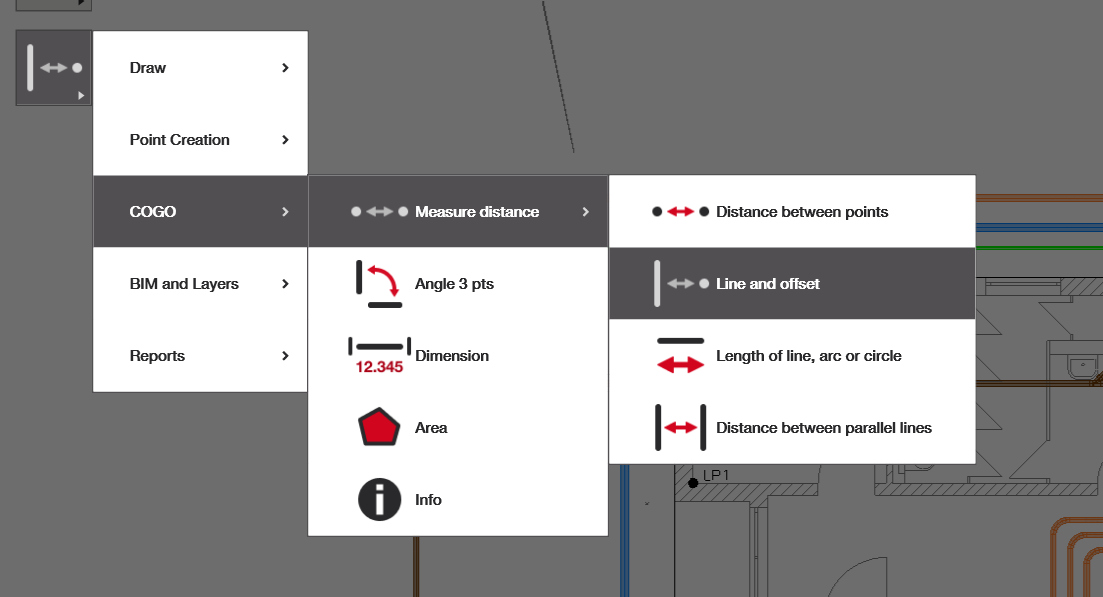

   1. ホーム画面に「ラインとオフセット」がない場合は、ショートカットの追加を選択し、下に示すアプリケーションを追加してください。
3. ラインまたはアークを選択し、その後ポイントを選択: 指示に従って出力を取得します。

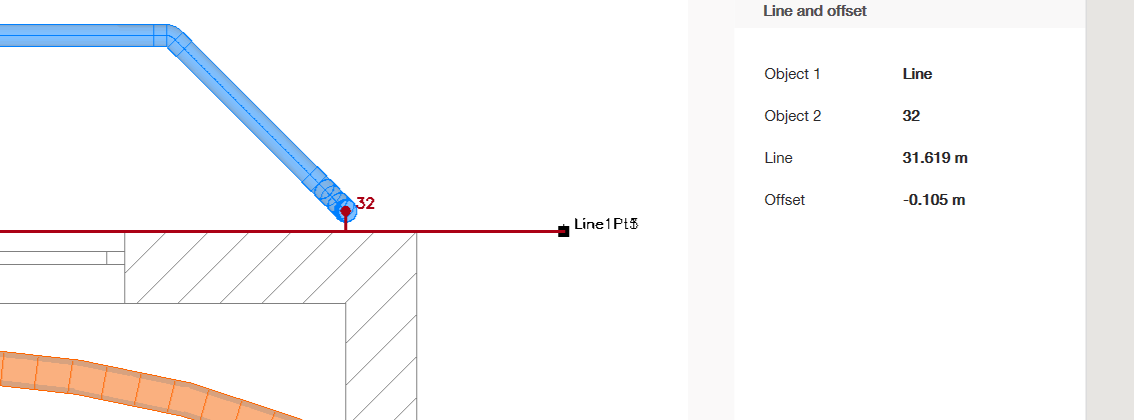

選択したラインまたはアークは赤く表示され、その後ポイントを選択できます。このポイントも赤く表示され、その後画面右上に出力が表示されます。

出力の理解

選択したラインまたはアークは「オブジェクト 1」としてリストされ、ポイントは「オブジェクト 2」として表示されます。「ライン」測定値はラインの開始点から選択したポイントまでの距離です。「オフセット」は参照ラインの最も近い点から測定対象のポイントまでの距離です。
