エリアアプリケーション - 使い方

この記事では、表示されているCADファイル内のポイント間の面積を測定する方法について説明します。

一連のポイント間の面積を測定する方法は？

1. プロジェクトを開く：まず、タブレットで任意のプロジェクトを開きます。

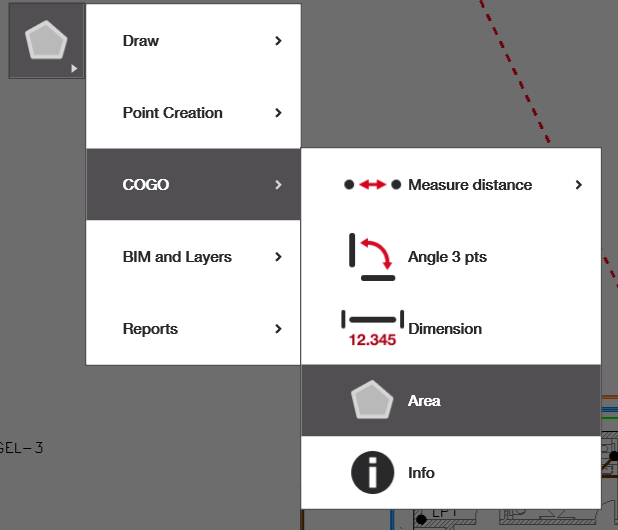

2. アプリケーションを開く：ホーム画面またはCADビューのサイドメニューから開きます。
   1. ホーム画面に「エリアアプリケーション」がない場合は、ショートカットを追加を選択し、以下に示すアプリケーションを追加してください。
3. 関連するエリアの周囲のポイントを選択して測定：指示に従って出力を取得します。

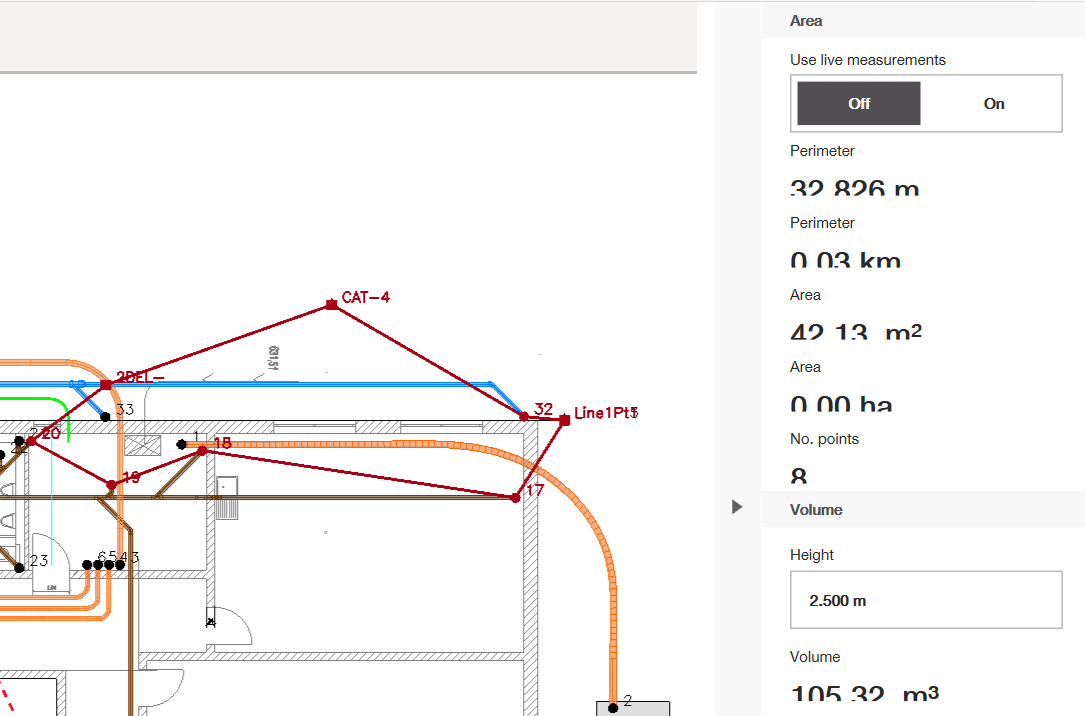

ポイントを選択してください。選択したポイントは赤色に変わり、ポイント間に赤い線が表示され、測定されるエリアを示します。ポイントは含めたい順序でクリックし、測定したいエリアができるまで選択を続けてください。選択からポイントを外したい場合は、再度そのポイントをクリックしてください。エリアを選択し終えると、対応する測定値が右上に表示されます。

測定が完了したら、または選択プロセスをやり直したい場合は、緑色のチェックポイントをクリックしてください。

出力結果の理解

測定したいエリアのポイント（最低3つ）をすべてクリックすると、右側の出力に周囲長（mおよびkm）、面積（平方メートル）、選択したポイント数が表示されます。

選択したエリアの体積を測定したい場合は、右側の「体積」欄に特定の高さを入力できます。数値を入力すると、その下に体積の測定結果が表示されます。

エリアアプリケーションのライブ測定

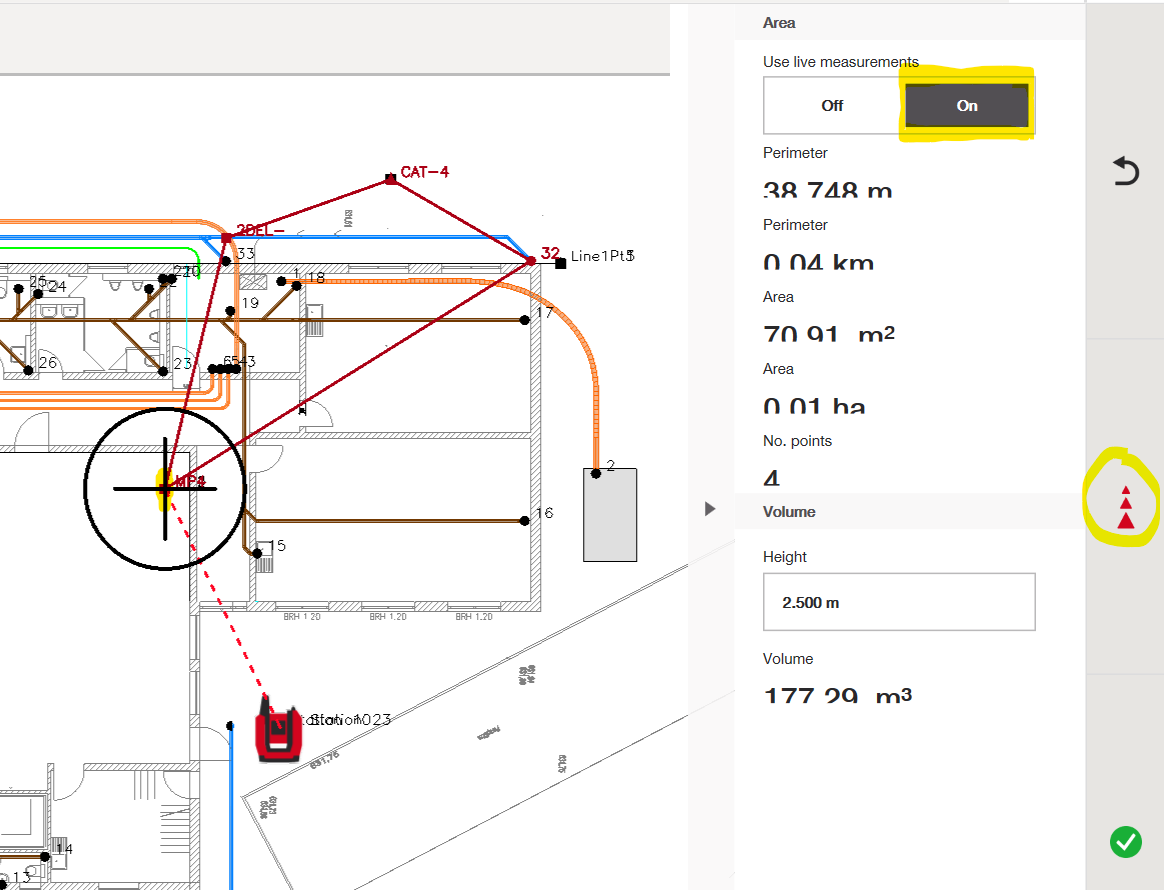

出力パネルの右上には、ライブ測定のオン・オフを切り替えるオプションもあります。デフォルトではこの設定はオフであり、ツールを据え置く必要はありません。このモードをオンにしたい場合は、まずステーション設定を行う必要があります。

ライブ測定とは、トータルステーションがロックしているポイントをエリアのポイントの一つとして使用できる機能です。プリズムを持って移動しながらエリアを測定したい場合や、リアルタイムでポイントの位置を変更する必要がある場合に便利です。位置変更後などに測定値を更新するには、右側の赤い三角形が3つ並んだアイコンをクリックしてください。
