寸法アプリケーション - 使い方

デザインに線の長さを追加する必要がありますか？測定をやり直すことなく、異なる線の寸法をファイル上に表示したいですか？この記事では、ファイルに寸法の測定値とラベルを追加する方法について説明します。

寸法アプリケーション デモ

ファイルに寸法ラベルを追加する方法

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いて開始します。

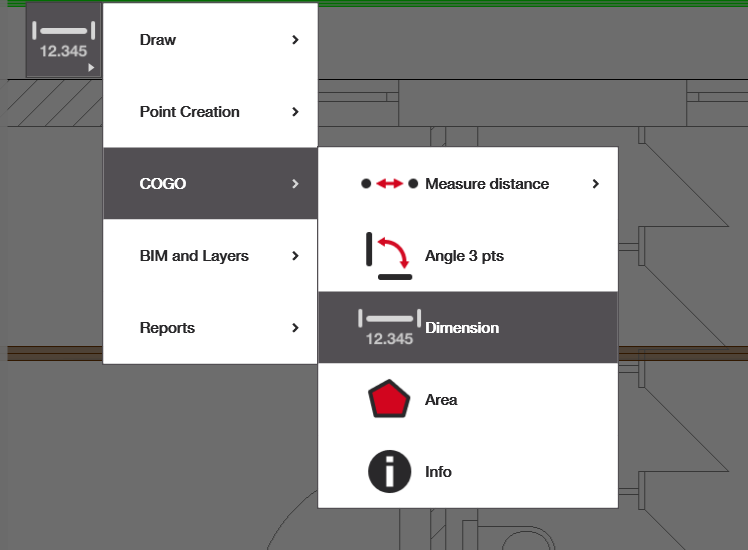

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   1. ホーム画面に「寸法アプリケーション」がない場合は、ショートカットを追加を選択し、以下に示すアプリケーションを追加してください。
3. 線を選択してラベルを追加: 指示に従って測定を行います。

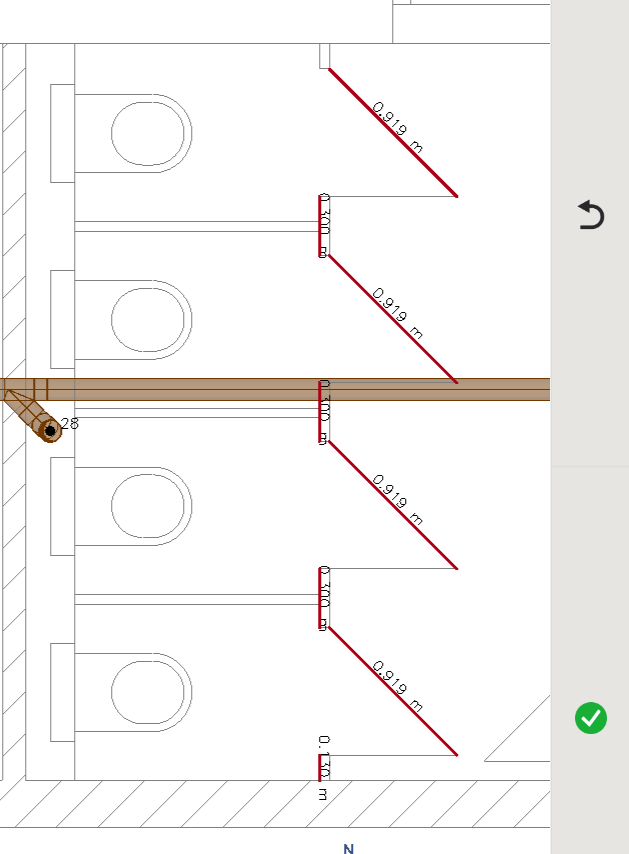

測定してラベルを付けたい線を選択してください。選択した線は赤色に変わります。線の選択を解除するには、再度その線をクリックしてください。元の色に戻ります。寸法ラベルを追加したいすべての線を選択したら、右側の緑色のチェックポイントをクリックします。選択した線の上または右側に寸法ラベルが表示されます。

注意: これらの寸法ラベルは一時的な表示のみです。CADファイルには保存されません。つまり、タブレットからCADファイルをエクスポートしても、寸法のテキストはファイルの一部としてエクスポートされません。同様に、プロジェクトやジョブを切り替えたり、HCLアプリケーションを閉じたりすると、プロジェクトを再度開いたときに寸法は表示されなくなります。
