情報アプリケーション - 使い方

情報アプリケーションは、デジタルファイル内のポイント、線、弧、円に関する情報を提供します。オブジェクトの長さ、開始点および終了点の座標、半径情報を確認できます。このアプリケーションは、ポイントファイルに技術的に存在しないポイントについても情報を提供します。例えば、線の端をタップしたり、円の中心点の座標を検索したりする場合です。

情報アプリケーション デモ

情報アプリケーションの使い方

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いて開始します。

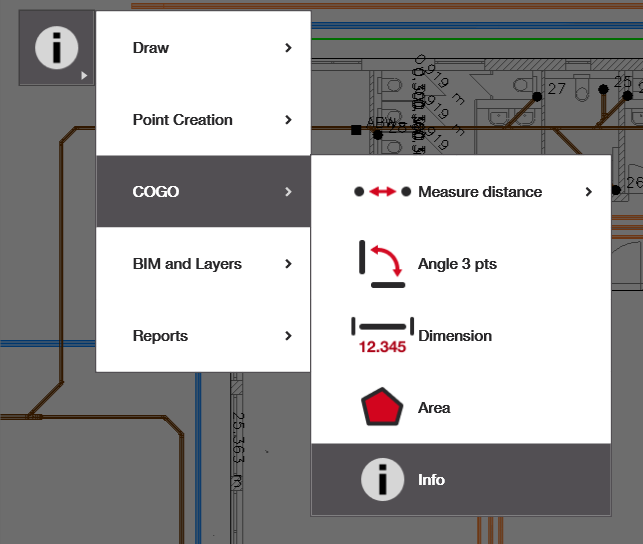

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「情報アプリケーション」がない場合は、ショートカットを追加し、下記に示すアプリケーションを追加してください。
3. 関連するオブジェクトを選択: 指示に従って出力を取得します。

「情報」アプリケーションを開いたら、ファイル内の任意のオブジェクトをクリックすると、そのオブジェクトの情報が右側に表示されます。これは、線、ポイント、弧、円のいずれにも適用されます。曲線や弧の長さを確認したい場合は、線、弧、円の長さアプリケーションをご参照ください。

出力の理解

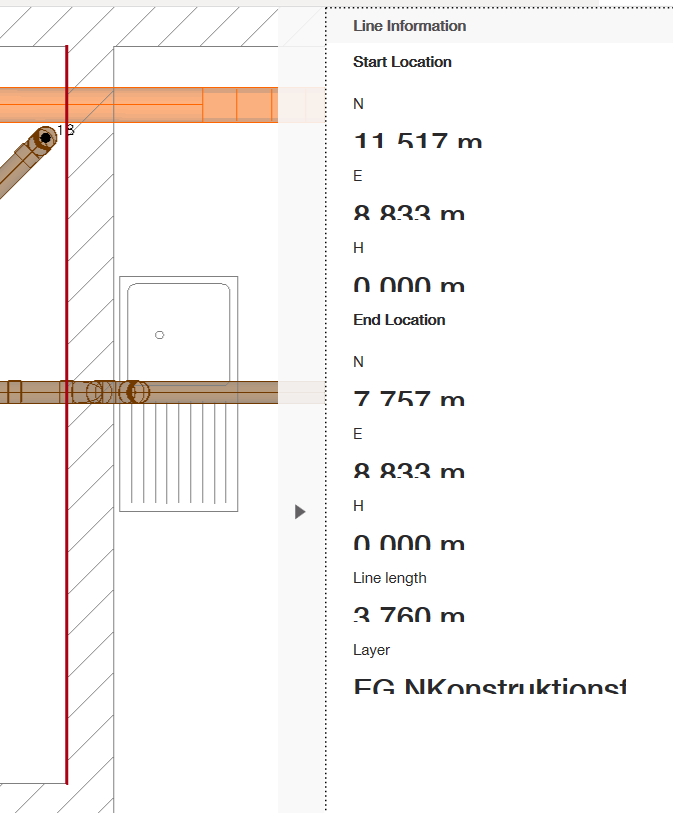

この例では、右側の出力欄に、線の開始点と終了点のCAD座標がCADファイルに関連して表示されています。線の長さと要素のCADレイヤーも表示されます。

円や弧の場合は、半径が表示されます。
