Angle 3 Pts (ポイント) アプリケーション - 使い方

Angle 3 Points アプリケーションは、3つの基準点を選択したときに形成される線の角度を測定するために使用されます。これは、構造物の整列を確認したり、たわみ角度を計算したりする際に役立ちます。

複数のポイント間の角度を測定する方法

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いてください。

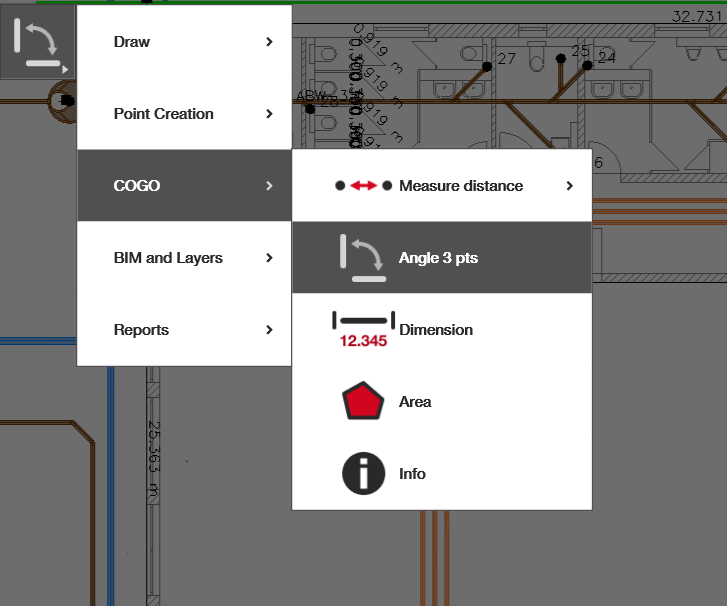

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「Angle 3 Points Application」がない場合は、ショートカットを追加を選択し、以下のようにアプリケーションを追加してください。
3. 3つのポイントを選択して測定する: 指示に従って結果を取得してください。

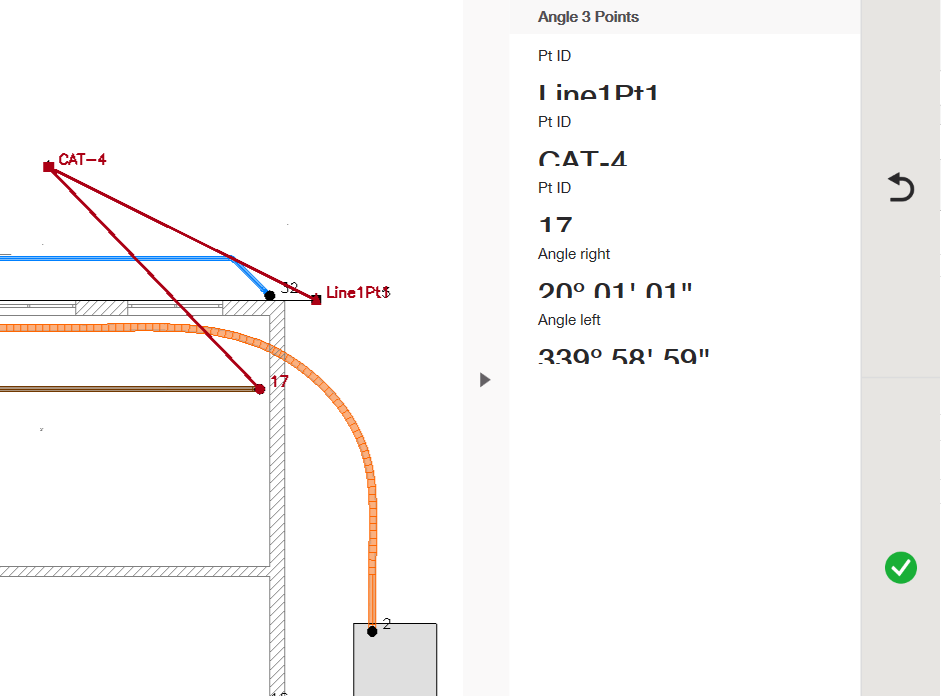

アプリケーションを開いたら、正しい順序で3つのポイントを選択します（頂点のポイントを2番目に選択）。結果は右側に表示されます。選択したポイントは赤色に変わり、ポイントをつなぐ線が表示されて角度が形成されます（下図参照）。ポイントの選択を解除するには、再度クリックしてください。完了したら、結果を削除するか新たに測定を開始するには、右側の緑のチェックマークをクリックします。

結果の見方

3つのポイントをクリックすると、右側の出力に関連する測定値が表示されます。3つのポイントのラベルは「Point ID」または「Pt ID」の下に一覧表示され、2つの角度の測定値も表示されます。「Angle right」は頂点の右側にできる角度（度数）を示し、「Angle left」は頂点の左側の角度（度数）を示します。
