View CADアプリケーション - 使い方

View CADアプリケーションは、ホーム画面に常に表示される標準の5つのアプリケーションの一つです。このアプリケーションを使うと、必要に応じて3Dでも、タブレット上で自由にCADファイルを調査できます。

View CADアプリケーションを開くには？

1. プロジェクトを開く: まずタブレットで任意のプロジェクトを開きます。

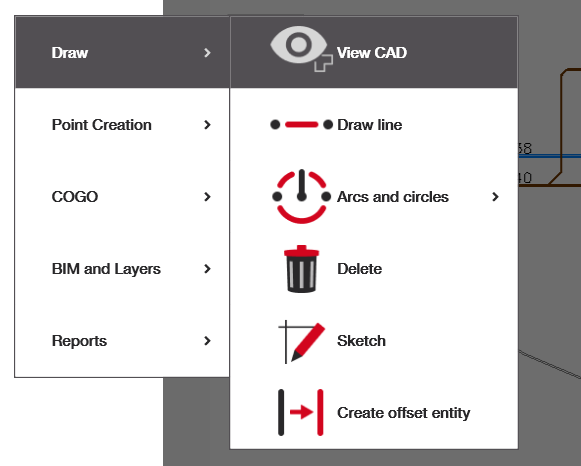

2. アプリケーションを開く: ホーム画面またはサイドメニューのCADビューから開きます。
3. ファイルを表示＆検査: ファイルを表示し、必要に応じて下の異なるビューを選択します。

CADビュー設定

左下隅にビュー設定があります。

最初の四方向矢印のアイコンが濃いグレーでハイライトされている場合、それは確立された2Dまたは3Dビュー内で自由にCADファイルをパン（移動）できることを意味します。このビュー モードは、「CADビュー」アプリケーションに特にいない場合でも（線を描いたり点を作成したりしている場合など）アクティブにできます。

しかし、このアイコンをタップすると、背景ビュー設定の調整、異なるズームオプションの使用など、便利な追加ビューオプションが表示されます。以下で説明します。

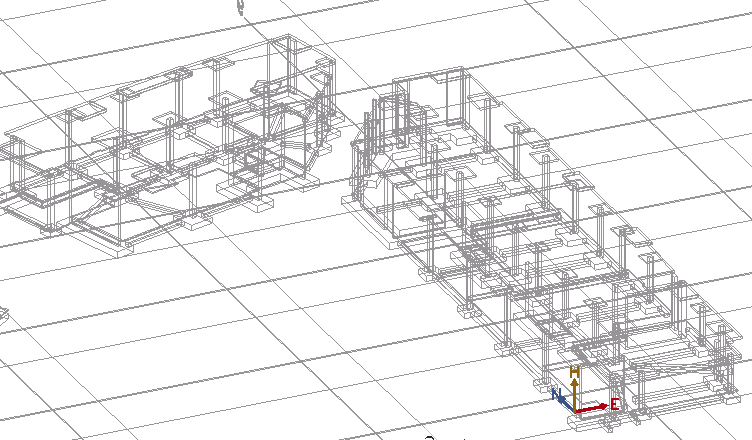

標準フレーミングビュー: 空の円アイコンは、フレーミング付きの標準ライトモードでアプリケーションを表示します。これはファイルのデフォルトビュー モードです。

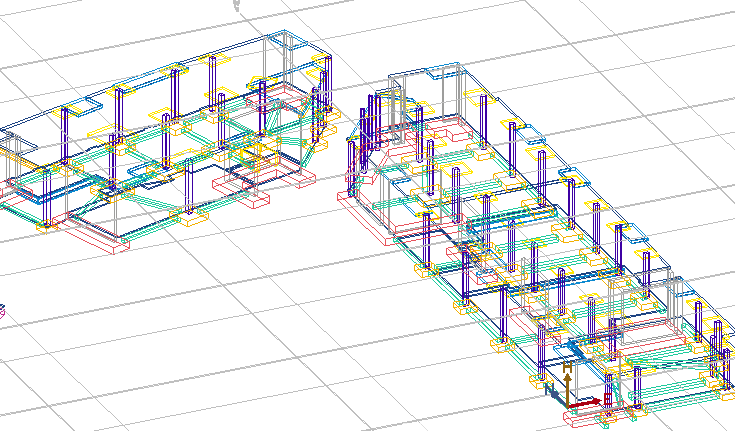

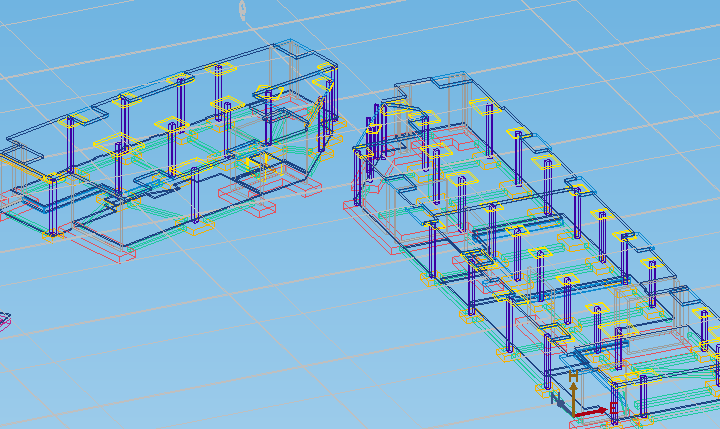

3Dフレーミングビュー: 3Dの円アイコンは3Dファイルのビューを調整できます。（2Dファイルを扱っている場合でも、このオプションを選択するとCADファイルは青い背景になります。）

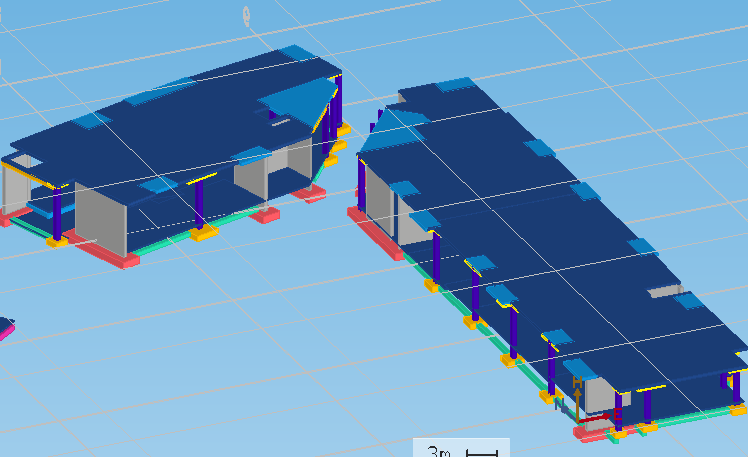

3D塗りつぶしビュー: 黒い円アイコンは、塗りつぶしフレーミング付きの3Dビューでファイルを表示します。

再描画: 黒い曲線に矢印がついたアイコンは、ファイルのギザギザしたセグメント化された線を滑らかにするために使用します。このオプションを使う必要はほとんどないでしょう。

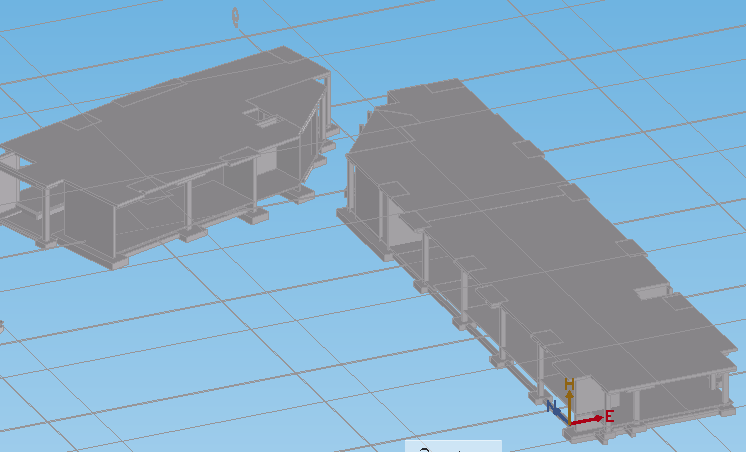

3Dシェーディング: 灰色の塗りつぶしがあるピッチャーのアイコンは、モデルにグレースケールのシェーディングを加えて奥行きを表示します（3D要素の色を除去します）。これは、シェーディングのない単純な図面やフレームに特に有効です。重要：一度追加すると、別のジョブやプロジェクトに切り替えてから戻らない限り、シェーディングは解除できません。

ズームアウト: 中央に赤い矢印がある黒いボックスは、ファイル内のCAD領域に含まれるすべてのポイントやCAD要素を一気にズームアウトして表示します。注意 - ファイル内の要素が非常に離れている場合、このオプションを使うとCADビュー領域が空白に見えることがあります。

エリアにズームイン: 背景に四角形がある虫眼鏡のアイコンは、ファイル内の特定エリアを選択して素早くズームインできます。

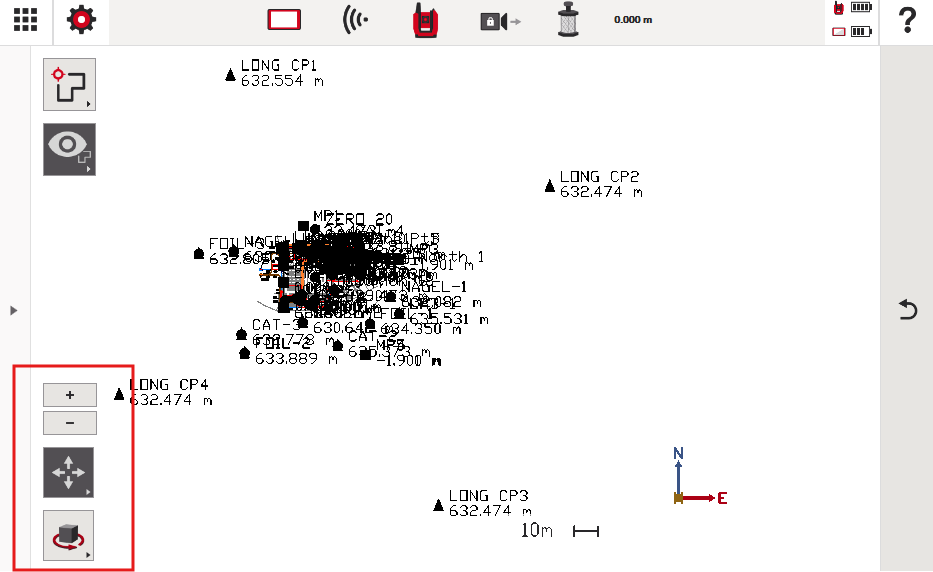

ズームメニュー: プラスまたはマイナスが付いた虫眼鏡のアイコンは、ビュー メニューの上にショートカットズームメニューを切り替え、プラス・マイナスボタンで素早くズームイン・アウトできます。これを非表示にするには、もう一度アイコンをクリックしてください。

3Dビュー設定

四方向矢印アイコンの下に、キューブに矢印が囲むような3D位置アイコンがあります。このアイコンでファイルのビュー設定を変更し、異なる3D位置から座標を表示できます。このオプションが有効な場合、必要に応じて手動で図面を回転できます。

このアイコンの右側のポップアップメニューでは、トップ、サイド、ボトムなど異なるビュー間を素早く切り替えられます。

デフォルトビューとパンモードに戻りたい場合は、トップダウンビューオプションを再度選択し、その後に四方向矢印を選択してください：
