オフセットエンティティ作成アプリケーション - 使い方

オフセットエンティティ作成アプリケーションを使うと、線、円、円弧のオフセットを素早く作成できます。例えば、外壁から内壁の境界を作成したり、石膏ボードのトラックラインを示したりするのに便利です。これにより、線を扱う際の寸法の一貫性を保つことができます。

オフセットエンティティの使い方

1. プロジェクトを開く: タブレットで任意のプロジェクトを開きます。

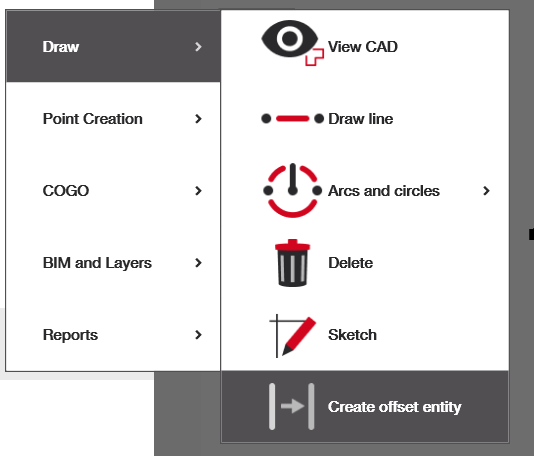

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「オフセットエンティティ作成」が表示されていない場合は、ショートカットの追加を選択し、下記のアプリケーションを追加するか、ナビゲーションメニューからアクセスしてください。
3. オブジェクトを選択: 作業したい線、円弧、または円を選択すると、オフセットを定義するための作業メニューが表示されます。

オブジェクトの作成

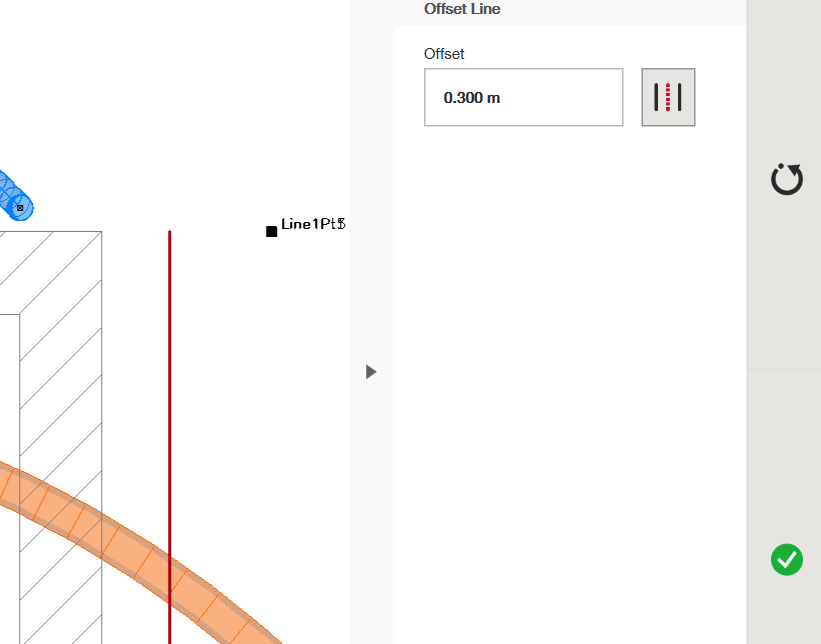

オフセット複製を作成したいオブジェクトを選択します。その右側のどこかに赤い複製が表示されます。右上にはオフセット距離を見つけて変更できます。下記の例では0.3mです。これは、新しく作成される線が元の線の右側に0.3メートルの位置にあることを意味します。左側にオフセット線を作成したい場合は、元の線をもう一度クリックすると、赤い線が元の線の左側の指定したオフセット距離に移動します。3回目にクリックすると、オフセット線は消えます。

注意 - 必要に応じて、オフセットに負の値を追加すると、オブジェクトの左側からすぐにオフセットが始まるように設定できます。

同じオフセットパラメータで複数のオフセットオブジェクトを作成したい場合は、それらをクリックするだけで新しいオブジェクトが赤色で表示されます。必要なオブジェクトをすべて作成したら、右側の緑のチェックマークをクリックしてください。これらのオブジェクトはグレーに変わり、ファイルに追加されます。

2本の線の間にオブジェクトを作成する

2本の平行線の中央に線を作成する機能もあります。まず、オフセット距離の右側にある平行線オプションを選択します。このとき、「オフセット」ボックスは無効になります。次に、最初の線を選択すると赤くなります。次に2本目の線を選択すると、2本の中央に点線の赤い線が表示されます。右側の緑のチェックマークをクリックすると、この新しい線が図面に追加されます。

注意: このオプションを使用するには、これらの線はCADファイル内で平行である必要があります。
