Arc 2 Point Radius - 使い方

ファイルのポイントを使って弧を作成したい場合は、Arc 2 Pts Radius アプリケーションを使用できます。これは構造レイアウトや壁、ドーム、床のプランなどの弧や曲面を作成するのに便利です。3つのポイントに基づいて弧を作成したい場合は、こちらの記事をご覧ください。

Arc 2 Point Radius デモ

2点から弧を作成する方法

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いて開始します。
2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • 'Arc 2 Points Radius Application'がホーム画面にない場合は、ショートカットを追加して、下記に示すアプリケーションを追加してください。

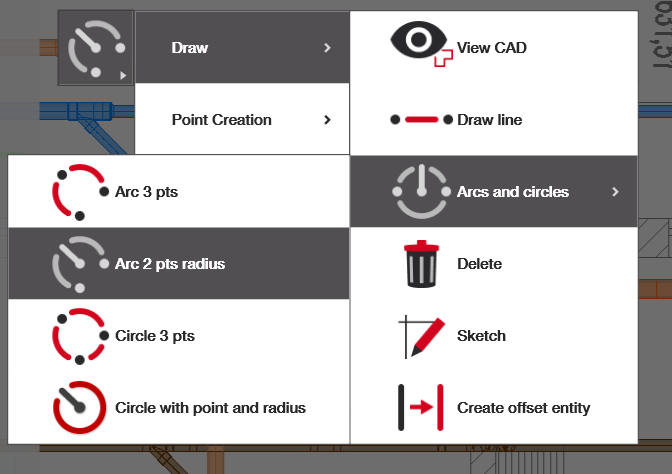

   • 左側のメニューから開く場合は、以下のパスに従います：Draw > Arcs and circles > Arc 3 pts
3. 2点を選択し、半径を定義して弧を作成: 指示に従って出力を得ます。

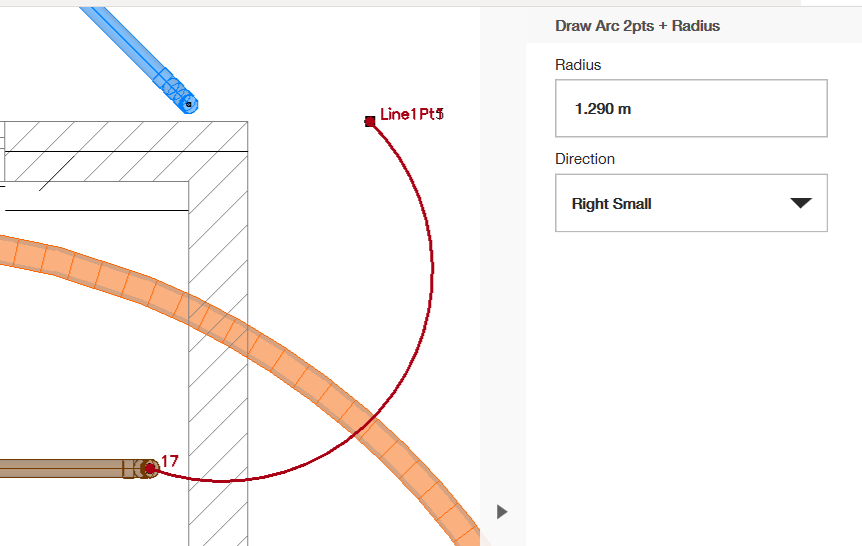

2つの参照ポイントを選択します。選択すると、これらのポイントは赤くなり、その間を通る曲線が表示されます。ポイントの選択を解除したり、やり直したい場合は、選択したポイントをもう一度クリックしてください。

半径／方向の定義

 曲線の半径や方向を変更するには、右側のメニューを確認してください。「Radius」の下に希望の半径の長さを入力できます。「Direction」の下では、4つのオプションのいずれかを選択できます：右小、右大、左小、左大。右と左のオプションは曲線の方向を変えるのに役立ち、大と小のオプションは弧がより小さい角度か大きい角度かを決定します（半径を変えずに円に沿って曲線がどれだけ伸びるかを決めるのに役立ちます）。

完了したら、右側の緑のチェックマークをクリックすると、新しい曲線が図面に追加されます。
