3Dエンティティ上にポイントを作成するアプリケーション - 使い方

「3Dエンティティ上にポイントを作成するアプリケーション」は、3Dエンティティ上に迅速かつ効率的にポイントを作成することができます。サーフェスの角に1つまたは複数のポイントを作成する際に便利です。

3Dエンティティ上にポイントを作成する方法

1. プロジェクトを開く（3Dプロジェクト）: まず、タブレットでプロジェクトを開きます。

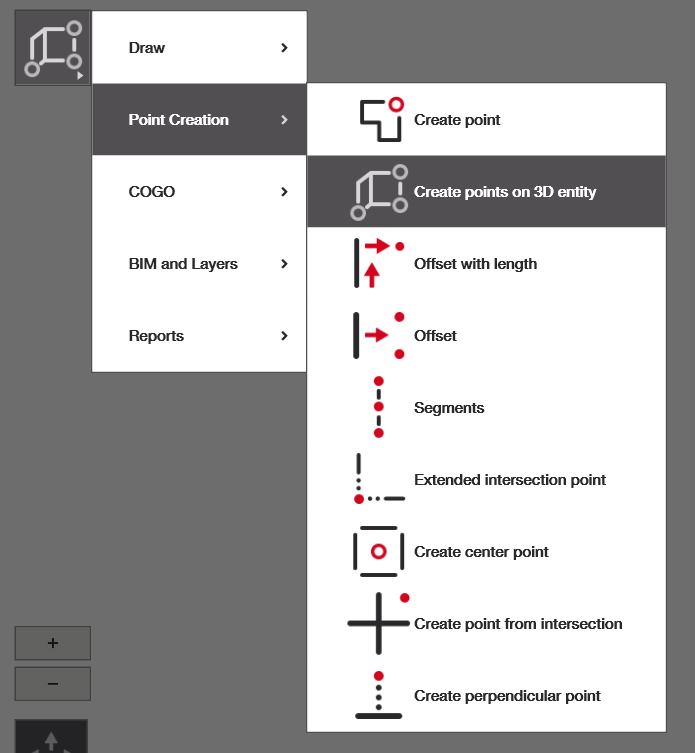

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「Create 3D Point On Entity Application」がない場合は、「ショートカットを追加」を選択して下記のアプリケーションを追加するか、ナビゲーションメニューからアクセスしてください。
3. ポイントを選択して作成: ポイントを作成したいサーフェス（角や穴など）、および単一ポイントか複数ポイントかを選択します。

ポイント作成

画面右側にはメニューがあり、作成するポイントの種類（レイアウトポイントまたはコントロールポイント）や、ポイントを作成したい3Dエンティティの位置を選択できます。このメニューで作成するポイントの名前も設定可能です。

「単一」または「複数」のポイントを作成するオプションは、3Dオブジェクト上にポイントを個別に配置するか（クリックごとに配置）、選択した3Dエンティティのすべての該当箇所に自動的にポイントを作成するかを選ぶものです。

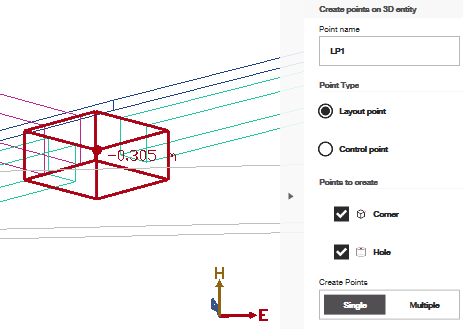

例として、下記では「単一」を選択した状態で、この3Dオブジェクトの上部の角をタップしたため、タップした位置にのみポイントが作成されました。

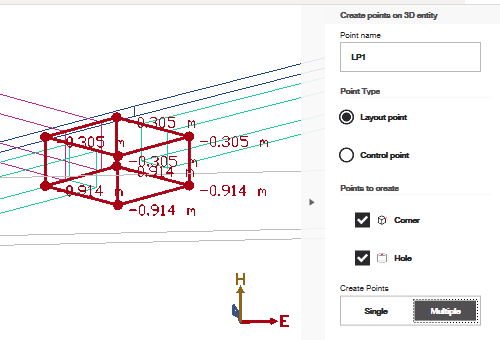

この例では「複数」を選択しており、オブジェクトをタップした際にすべての角のポイントが一度に作成されているのがわかります。

ポイントを作成した後でも、名前や属性の変更など編集が可能です。ポイントの管理に関してさらにサポートが必要な場合は、こちらの記事をご参照ください。
