オフセットポイントアプリケーション - 使い方

オフセットポイントアプリケーションを使うと、任意の線または弧に基づいてポイントを作成できます。アプリケーションを開いたら、オフセットポイントを作成したい線または弧をタップし、オフセット距離を指定します。最後に、作成する各オフセットポイント間のセグメントの距離を指定してください。

オフセットポイントデモ

オフセットポイントの作成方法

1. プロジェクトを開く: タブレットで任意のプロジェクトを開いて開始します。

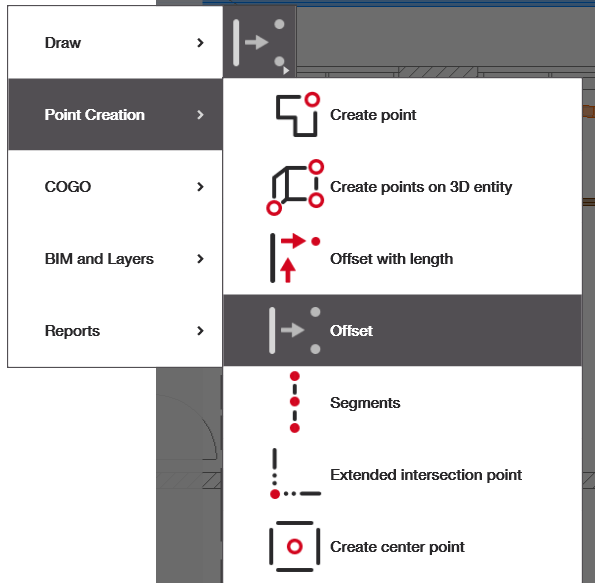

2. アプリケーションを開く: ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「オフセット」アプリケーションがない場合は、「ショートカットを追加」を選択し、下に示すアプリケーションを追加するか、ナビゲーションメニューからアクセスしてください。
3. 線または弧を選択してポイントを作成: 参照線を選択し、ポイントを作成します。

ポイントの作成

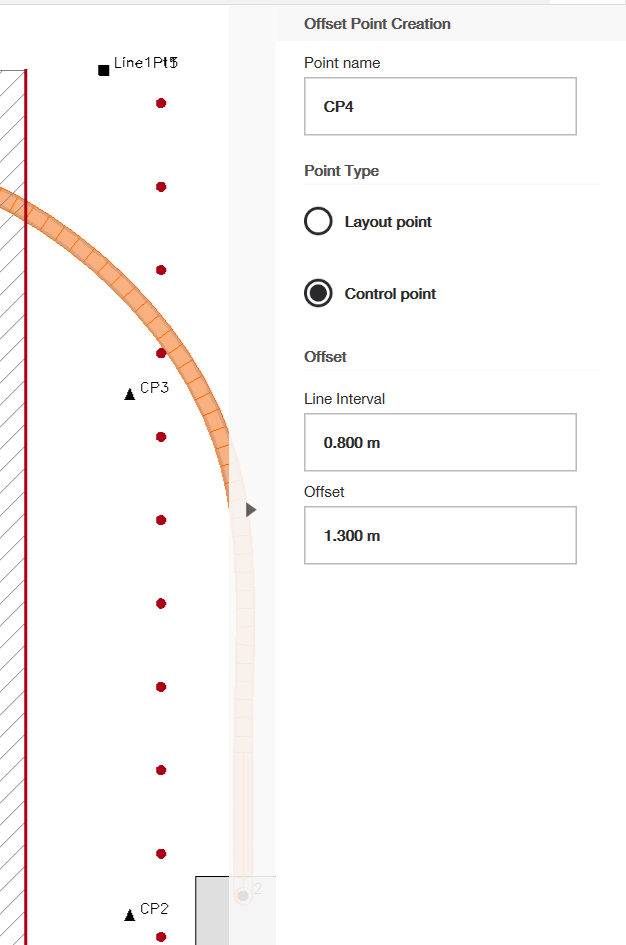

参照線として使用したい線を選択します。選択されると赤くなり、選択した線の右側に赤いポイントが表示されます。次にポイント名とタイプを変更できます（ポイントの操作方法についてはこちらの記事をご参照ください）。その後、右側のメニューでポイント名の下のテキストボックスを編集し、希望するポイントタイプ（レイアウトポイントまたはコントロールポイント）を選択します。次に、ポイント間の距離を変更するために線の間隔を編集できます。

最後に、オフセット値を編集して、参照線からポイントまでの距離を変更します。ポイントのオフセットを左右で変更するには、線をダブルクリックしてください。完了したら緑のチェックマークをクリックして、ポイントを図面に追加してください。

注意 - 間隔やオフセットに負の値を追加することも可能です。
