オフセットと長さアプリケーション - 使い方

オフセットと長さアプリケーションを使うと、任意の線または円弧と、その線上の任意の点を基準点として基づいた点を作成できます。これは、選択した線から点までの距離や、基準とする線上の位置、距離を編集するための便利な点作成方法です。

オフセットと長さによる点の作成方法

1. プロジェクトを開く：タブレットで任意のプロジェクトを開いて開始します。

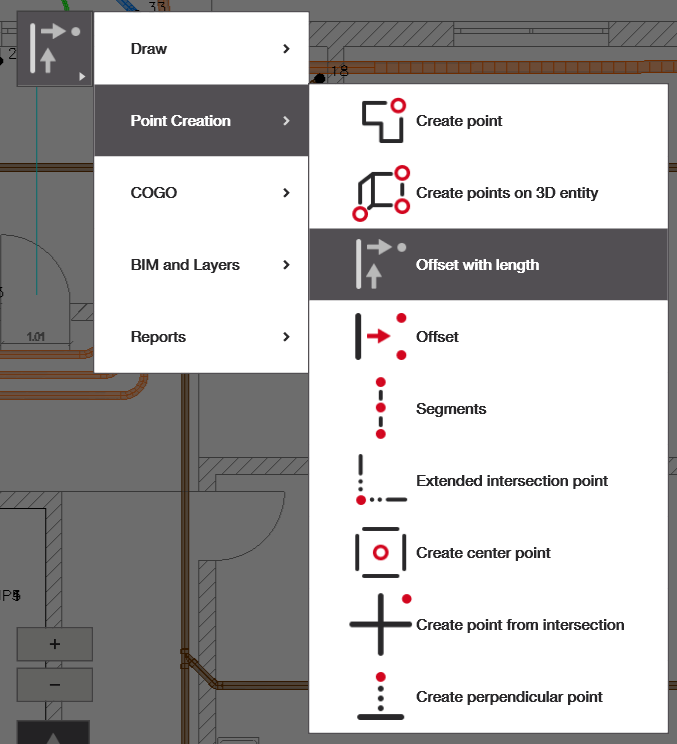

2. アプリケーションを開く：ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「オフセットと長さアプリケーション」がない場合は、ショートカットを追加して下記のアプリケーションを追加するか、ナビゲーションメニューからアクセスしてください。
3. 線を選択して点を作成：基準とする線を選択し、点を作成します。

点の作成

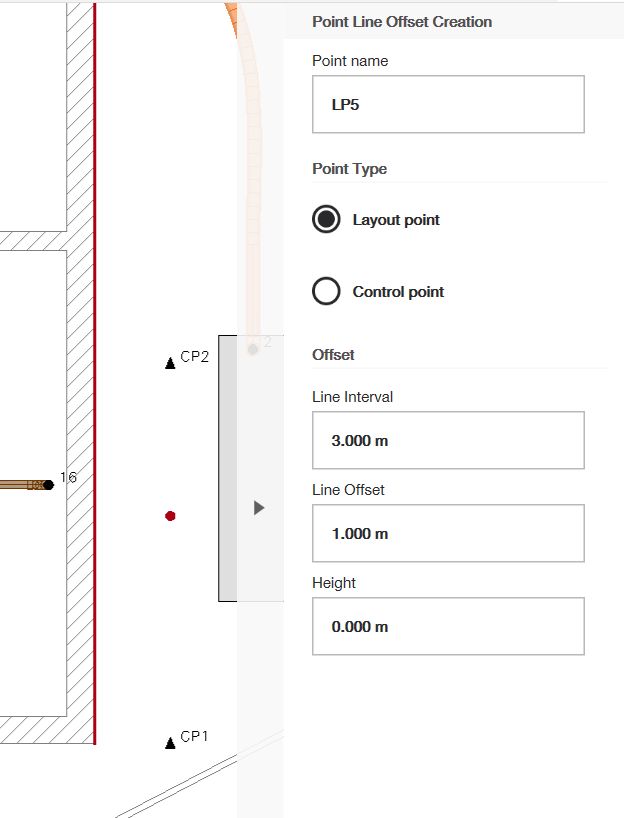

基準とする線を選択してください。選択されると線が赤くなり、線の下部に赤い点が表示されます。画面右側には点・線オフセット作成メニューが表示され、ここで点の名前を変更したり、点の種類（レイアウト点または制御点）を編集できます（異なる点設定の使い方についてはこちらの記事をご参照ください）。

次に、以下の項目を編集して線に対する点の位置を変更できます：

• 線の間隔：線の始点からどのくらいの距離で点をオフセットしますか？
• 線のオフセット：線自体からどのくらいの距離で点をオフセットしますか（線の左側または右側）？
• 高さ：高さのオフセットを適用したい場合は、ここで設定できます。

注意 - これらの値は「0」のままにしておくことも可能で、必要に応じて負の値を設定することもできます。

線をダブルクリックすると、オフセットで指定したすべての値が自動的に反転します。作業が完了したら、緑色のチェックマークをクリックして点を図面に追加してください。
