セグメントアプリケーション - 使い方

セグメントアプリケーションを使うと、任意の線や円弧上に指定したセグメント長でポイントを作成できます。これは線を分割し、その同じ線上に均等に配置された一定数のポイントを作成する便利なポイント作成方法です。

注意 - 明確な始点と終点がない円（閉じた円）では動作せず、線または円弧のみで動作します。このセグメントアプリケーションを使用するには、オブジェクトに明確な始点と終点が必要です。

セグメントアプリケーションのデモ

セグメントでポイントを作成する方法

1. プロジェクトを開く：タブレットで任意のプロジェクトを開いて開始します。

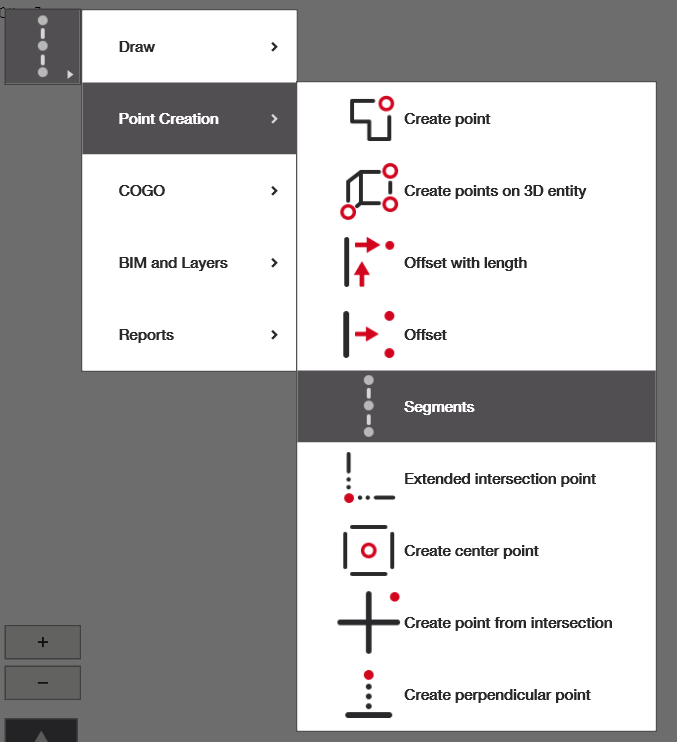

2. アプリケーションを開く：ホーム画面またはCADビューのサイドメニューから開きます。
   • ホーム画面に「セグメントアプリケーション」がない場合は、ショートカット追加を選択して下記のアプリケーションを追加するか、ナビゲーションメニューからアクセスしてください。
3. 線を選択してポイントを作成：参照線を選択し、ポイントを作成します。

ポイント作成

参照線として使用する線を選択します。選択すると赤くなり、その長さに沿って赤いポイントが表示されます。右側のメニューで、ポイント名やタイプ（レイアウトポイントまたはコントロールポイント）を変更できます。ポイントタイプやその他のポイントに関するヘルプについてはこちらの記事をご覧ください。

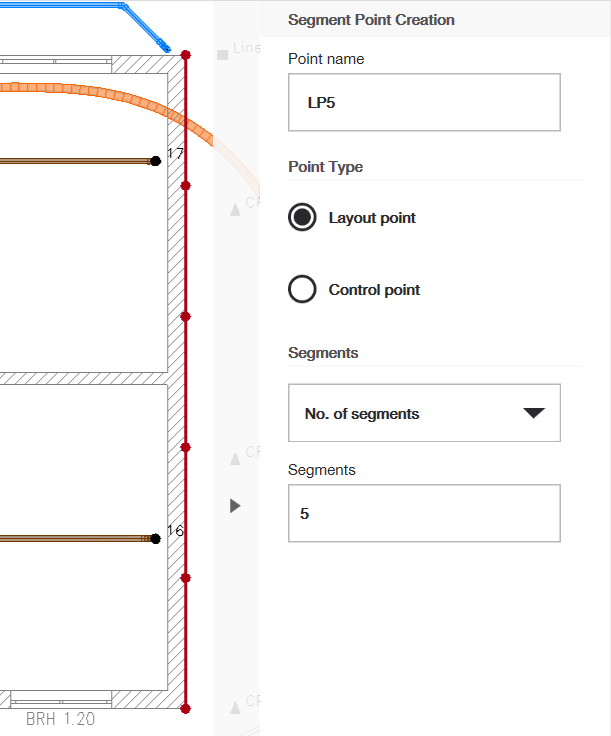

次に、線に沿って作成したいセグメント数を選択すると、均等なセグメントを作成するポイントが表示されます。

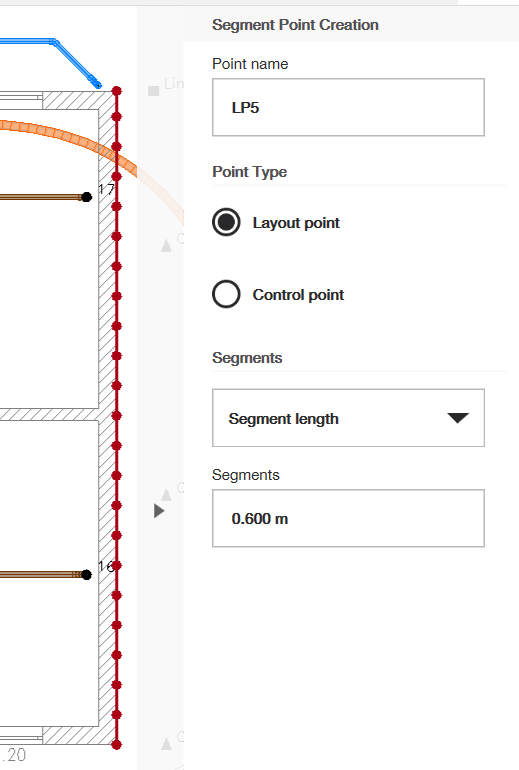

または、セグメント長を選択すると、選択した長さに応じてポイントが表示されます。完了したら緑色のチェックマークをクリックして、ポイントを図面に追加してください。
