セオドライトアプリケーションは、ヘッドユニットの設置位置を基準にして、正確な水平角および垂直角を作成および測定するために使用されます。定義された基準方向に基づく正確な角度測定と点の作成を可能にし、整列チェック、グリッド拡張、角度に基づくレイアウトなどの作業をサポートします。
他のアプリケーションとは異なり、セオドライトアプリケーションはツールの設置を必要としません。角度の測定および点の作成は、絶対座標ではなく、ヘッドユニットの位置と測定された基準点に対して行われます。これにより、事前の設置なしで迅速な角度チェックや相対的なレイアウト作業に適しています。
以下にアプリケーションの参考動画があります：
対応測定項目
セオドライトアプリケーションは、静的測定とライブ測定の両方を提供し、以下を含みます：
- 水平角（HA）;
- 垂直角（VA）;
- ヘッドユニットから測定点までの水平距離（HD）;
- ヘッドユニットから測定点までの斜距離（SD）;
PLT 300およびPLT 400には鉛直レーザーは含まれていませんが、セオドライトアプリケーションはこれらのツールでも使用可能です。アプリケーションは一般的にPOS 150およびPOS 180のワークフローで使用されますが、PLT 300およびPLT 400でも角度測定および角度に基づく点の作成に完全に使用できます。
水平角コントロール
- HA設定：水平角（HA）を特定の希望値に設定できます。
- HA保持：現在のHA値を別の測定点に転送します。新たに測定された点は、元の点で設定されたHA値を保持します。
- 回転：ヘッドユニットを45°左または右に回転させます。
セオドライトアプリケーションを使った点の測定方法
- プロジェクトを開く：タブレットで任意のプロジェクトを開きます。
-
アプリケーションを開く：ホーム画面またはCADビューのサイドメニューからセオドライトアプリケーションを開きます。
- ホーム画面にアプリがない場合は、「ショートカットを追加」を選択してセオドライトアプリケーションを追加してください。
-
基準点を測定：直接測定またはプリズムポールを使用して最初の点を測定します。
- この点がすべての角度測定および角度に基づく点作成の基準点となります。
-
水平角（HA）を設定：画面右下のL字型アイコンを選択して水平角コントロールにアクセスします。
- HAを0°に設定します。
- これにより、測定された基準点が0度方向として定義されます。
- 右側のチェックマークを選択し、OKを選択してH値の変更を確定します。
-
目的の角度を測定または作成：ツールをターゲット方向に回転させます。
- ライブ測定が有効な場合、HA、VA、および距離の値が表示され継続的に更新されます。
- ライブ測定が無効な場合は、角度と距離の値を表示するために測定を行う必要があります。
-
特定の角度を作成するには：
- 矢印コントロールを使って方向を回転させます。
- 各矢印の押下で選択方向に45°回転します。
- 必要な角度に達するまで調整を続けます。
- 目的の角度が設定されたら、必要に応じて点を測定および記録できます。
セオドライトアプリケーションのショートカットアイコン：

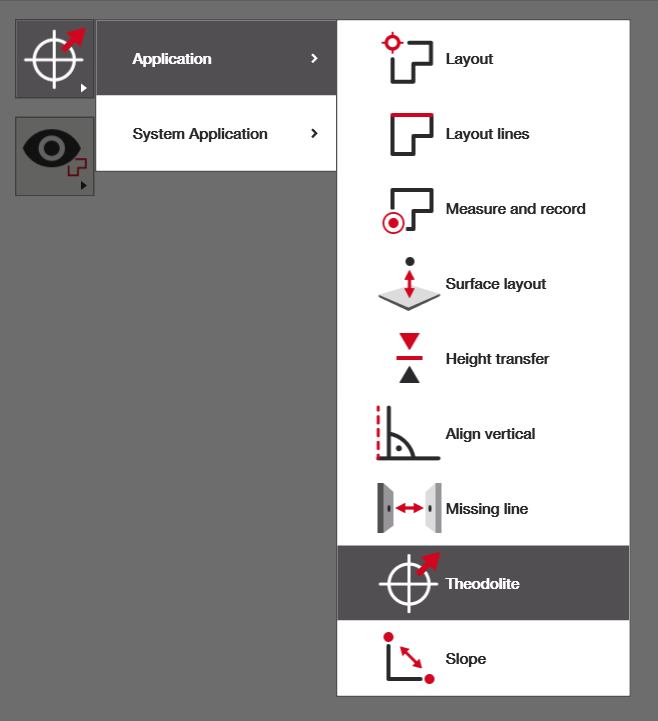

CADビューのサイドメニューからセオドライトアプリケーションを選択：
セオドライトアプリケーション選択後のCADビューの例：

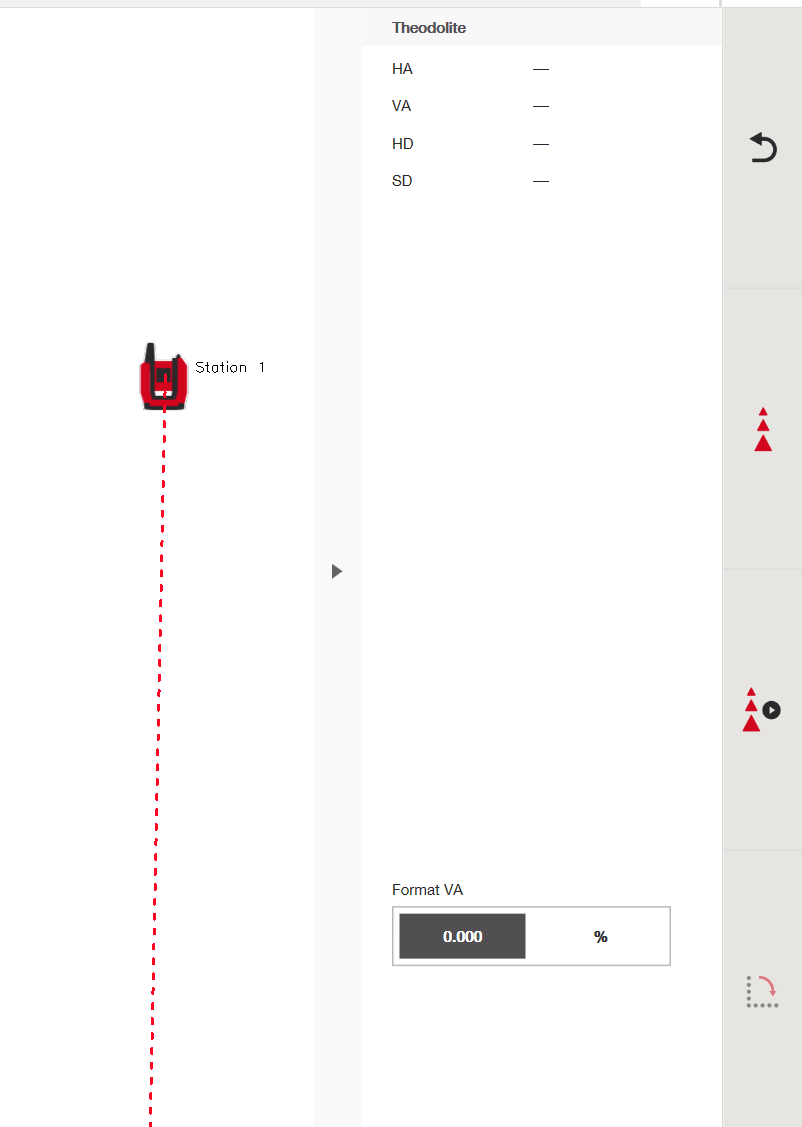

最初の基準点測定後のCADビューの例（水平角（HA）、垂直角（VA）、ヘッドユニットから測定点までの水平距離（HD）、ヘッドユニットから測定点までの斜距離（SD））：
水平角（HA）コントロールにアクセスするためのL字型アイコン：
水平角コントロールタブ（HA設定：水平角（HA）を特定の希望値に設定可能。HA保持：現在のHA値を別の測定点に転送。新しい測定点は元の点で設定されたHA値を保持。回転：ヘッドユニットを45°左または右に回転）：

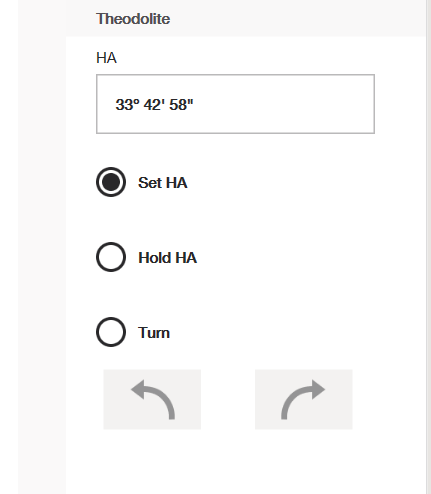

水平角（HA）変更の確認画面：

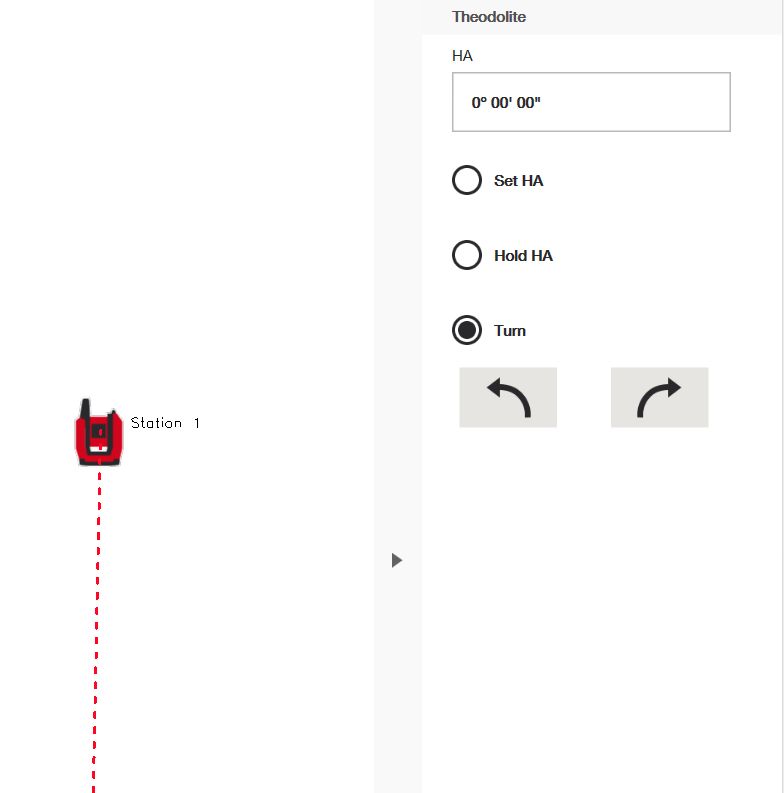

HA更新後の水平角コントロールタブ：

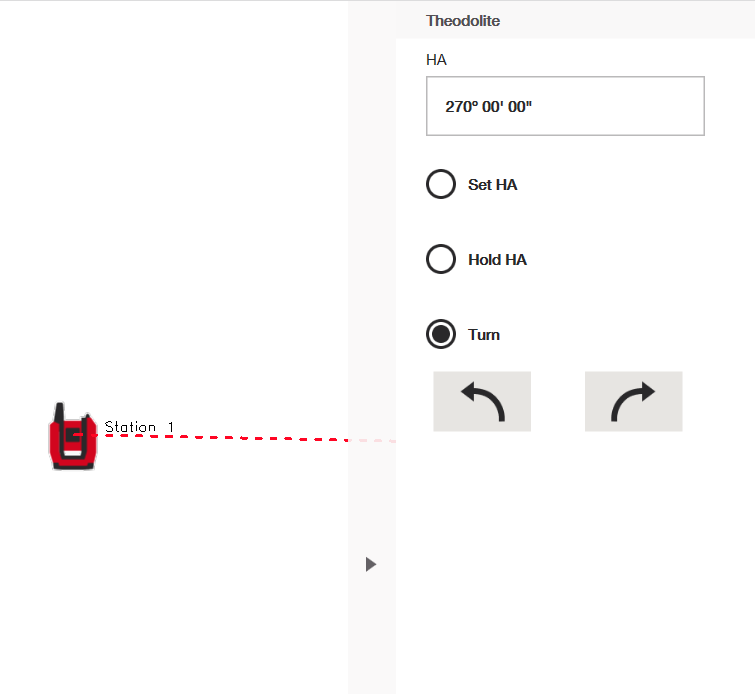

角度を90°回転後の水平角コントロールタブ：
セオドライトアプリケーション使用例
例1：2点間の角度測定
アプリケーションは、既知の2点間の角度を測定するために使用できます。
- 最初の点を測定し、HA = 0°に設定します。
- 2点目の方向に回転させます。
- 2点間の水平角および垂直角を読み取ります（ライブまたは測定後、ライブ測定設定による）。
これは整列確認や角度チェックに有用です。
例2：90°の垂直線作成
セオドライトアプリケーションを使用して、既知の基準から垂直方向を作成できます。
- 基準点を測定します。
- HA = 0°に設定します。
- 方向を90°回転させます。
- 垂直線に沿って点を測定または記録します。
このワークフローはレイアウトの直角確認や垂直特徴の確立によく使われます。
例3：グリッド線の延長
部分的なジオメトリがある場合にグリッド線を延長できます。
- ツール（通常はPOS 150または180）をグリッド交差点の上に直接設置します。
- 既知のグリッド線に沿った2点目を測定します。
- 目的の方向（例えば90°）に回転させます。
- 延長されたグリッド線に沿って点を測定または記録します。
現場でグリッド交差点が部分的に遮蔽されている場合や欠落している場合に有用です。
例4：設置の整列チェック
セオドライトアプリケーションは設置済み要素の整列を検証するために使用できます。
- 既存の特徴を使って基準方向を定義します。
- 設置された要素の方向に回転させます。
- 測定した角度と期待値を比較します。
設置作業の迅速な品質管理チェックを設置なしでサポートします。
例5：角度付きレイアウト点の作成
基準方向に対して角度付きの点を作成できます。
- 基準点を測定します。
- HA = 0°に設定します。
- 目的の角度に回転させます（例：45°や135°）。
- その方向に沿って点を測定および記録します。
斜めの壁、スロープ、非直交レイアウトに有用です。
例6：座標なしでの相対的方向付け
プロジェクトの初期段階やレトロフィット状況では、座標系を定義せずにセオドライトアプリケーションを使用できます。
- 既知の物理的基準を測定します。
- これを方向の基準線として使用します。
- その方向に対して点を測定または作成します。
絶対位置情報が利用できない場合でも生産的な作業を可能にします。
