垂直整列 - 使い方

Align Verticalアプリケーションの使い方

1. プロジェクトを開く：タブレットで任意のプロジェクトを開きます。
2. アプリケーションを開く：ホーム画面またはCADビューのサイドメニューからAlign Verticalアプリケーションを開きます。
   • ホーム画面にアプリがない場合は、「ショートカットを追加」を選択し、Align Verticalアプリケーションを追加してください。
3. 最初の点（基準点）を選択：垂直面上の最初の点を、直接測定（レーザー）または既存の制御点やレイアウト点で測定します。
   • 三角形が3つ並んだアイコンを選択して、この点を基準点に設定します。
   • この基準点が以降のすべての測定の垂直基準として使用されます。
4. 追加の点を測定：同じ垂直面上の次の点にカメラを移動し、測定値と補正値を読み取ります。
   • HD（水平距離）：基準点の真の垂直線から現在測定している点までの水平距離。
   • SD（斜距離）：基準点から現在測定している点までの直接の斜距離。
   • dH（高さ差）：基準点と現在測定している点の真の垂直高さ差。
5. 以下の補正値が表示されます：
   • 右 / 左：
     • 右は、測定点が基準点の左側に位置しており、表示された値分だけ右に補正する必要があることを示します。
     • 左は、測定点が基準点の右側に位置しており、表示された値分だけ左に補正する必要があることを示します。
   • 前 / 後：
     • 前は、測定点がトータルステーションに近く位置しており、表示された値分だけトータルステーションから離す必要があることを示します。
     • 後は、測定点がトータルステーションから遠く位置しており、表示された値分だけトータルステーションに近づける必要があることを示します。
6. 垂直整列を確認する必要のあるすべての点について、この手順を繰り返します。

Align Verticalアプリケーションのショートカットアイコン：

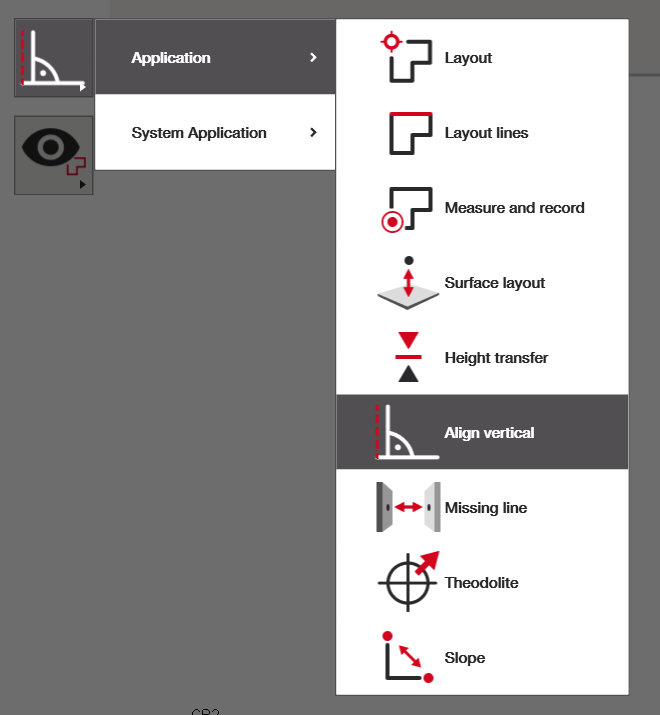

CADビューのサイドメニューからAlign Verticalアプリケーションを選択：

Align Verticalアプリケーション選択後のCADビュー表示：

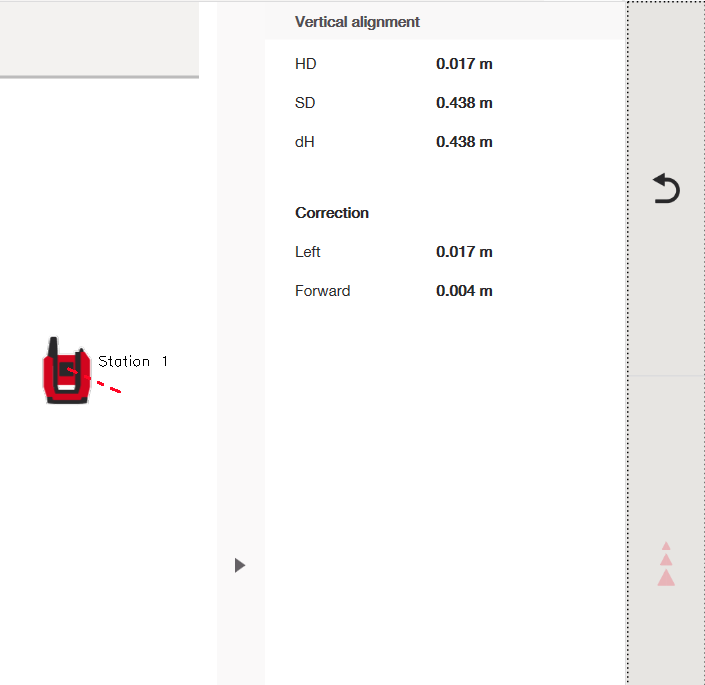

2点目を測定後に表示される補正値：

• 右 / 左：
  • 右は、測定点が基準点の左側に位置しており、表示された値分だけ右に補正する必要があることを示します。
  • 左は、測定点が基準点の右側に位置しており、表示された値分だけ左に補正する必要があることを示します。
• 前 / 後：
  • 前は、測定点がトータルステーションに近く位置しており、表示された値分だけトータルステーションから離す必要があることを示します。
  • 後は、測定点がトータルステーションから遠く位置しており、表示された値分だけトータルステーションに近づける必要があることを示します。

測定値の説明：

P1は基準点、P2は2点目の現在の測定点です。

• HD（水平距離）：基準点の真の垂直線から現在の測定点までの水平距離。（P* から P2）
• SD（斜距離）：基準点から現在の測定点までの直接の斜距離。（P1 から P2）
• dH（高さ差）：基準点と現在の測定点の真の垂直高さ差。（P1 から P*）

Align Verticalアプリケーションの使用例

Align Verticalアプリケーションは、設置や施工作業中の垂直精度を検証するためによく使用されます。

例1：壁の垂直性チェック

壁に沿った点が垂直に整列しているかを確認できます。

• 壁の下部に基準点を設定
• 上部の追加点を測定
• 補正値を確認し、ずれを特定

これにより壁が垂直であることを確保します。

例2：柱や支柱の整列確認

柱や支柱の垂直整列をチェックできます。

• 柱の基部に基準点を設定
• 柱の高さに沿って点を測定
• 補正値を使って調整の必要性を判断

例3：ファサード要素の整列

ファサードパネルや構造要素の垂直整列を確認できます。

• 最初のパネルに基準点を設定
• 隣接するパネルの点を測定
• 補正値を比較し、一貫した垂直整列を確認

例4：配管やシャフトの垂直設置確認

垂直配管、シャフト、ダクトの設置時にチェックできます。

• 下部の参照点を測定
• 設置に沿った上部の点を測定
• 補正値を使って垂直設置を確認

例5：品質管理と検証

Align Verticalは迅速な品質チェックに有用です。

• 早期にずれを特定
• 整列問題を即時に補正し、手直しを減らす
