概要
HCLのカメラビューは、PLTからのライブ映像を提供し、正確な位置決め、整列、検査、および検証作業をサポートします。
PLT 300とPLT 400は同じ基本的なカメラビューのコンセプトを使用していますが、PLT 400はより高度な使用例に対応するための追加の設定およびオーバーレイオプションを備えています。
カメラビューを開くには、View CADアプリケーションを開き、画面上部のカメラアイコンをクリックしてください。
カメラアイコンの例：ロックのシンボルが表示されている場合、デバイスはターゲットにロックされています

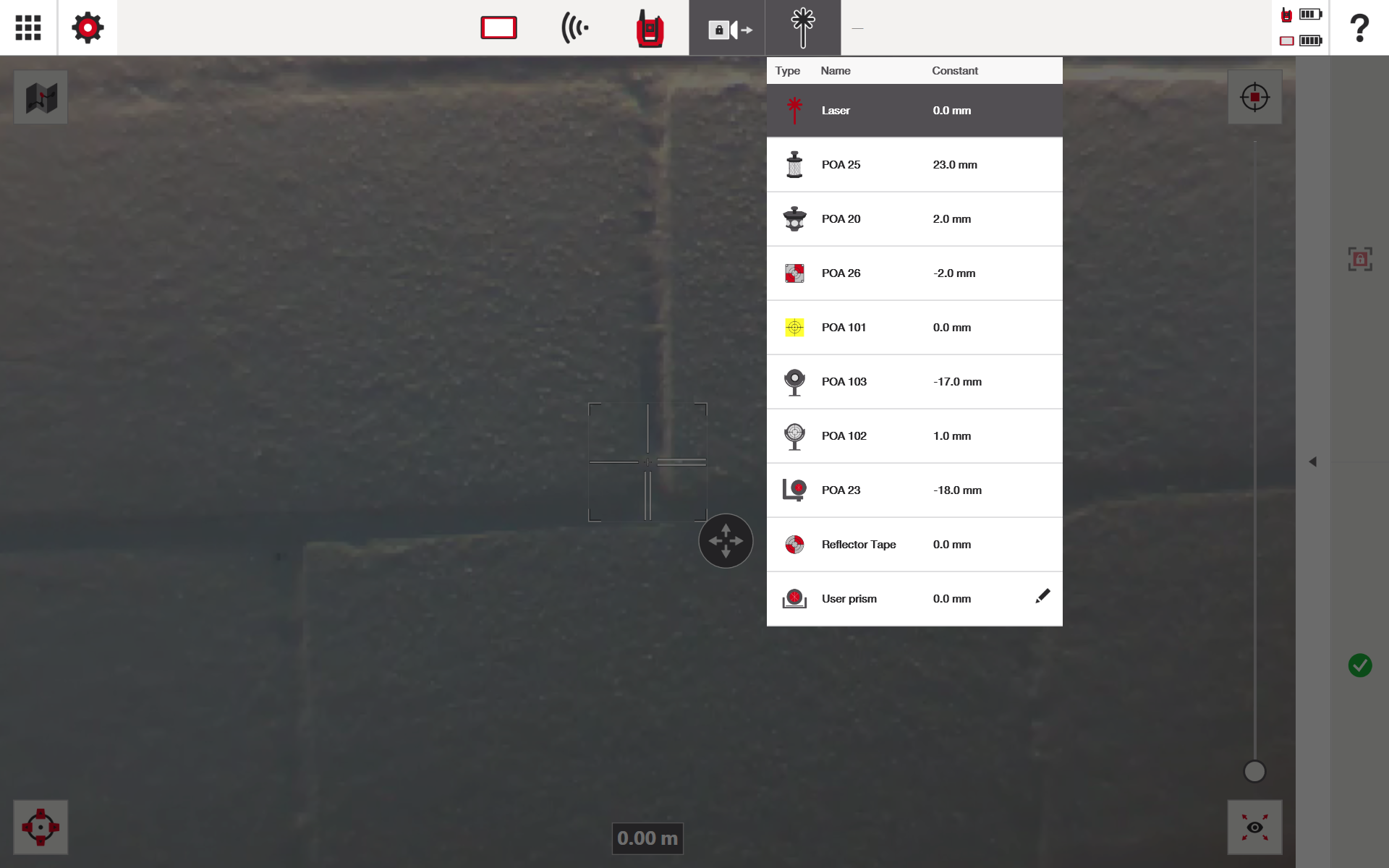

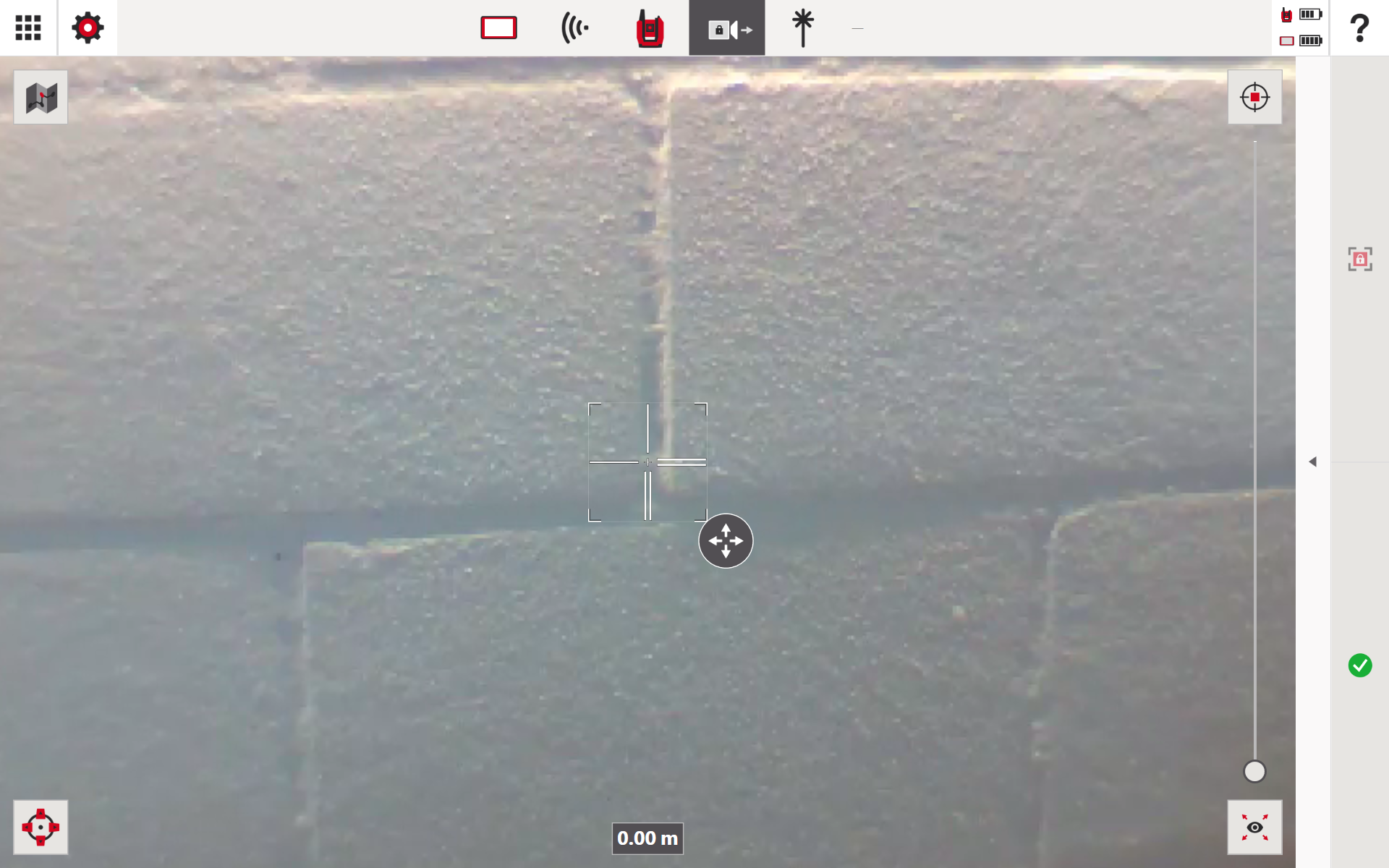

PLT 300デモでのカメラビュー
主要なインターフェース要素（PLT 300）
ライブカメラ映像が全画面表示され、右側に拡大用のズームコントロールスライダーがあります
画面上部でプリズムまたはターゲットタイプ、必要に応じてレーザー測定を選択できます
中央の十字線は現在のターゲットポイントを示し、Smart Targetが有効な場合は移動またはパンの方向調整インジケーターが表示されます。スマートターゲットオプションの有効化場所についてはこちらの記事を参照してください。

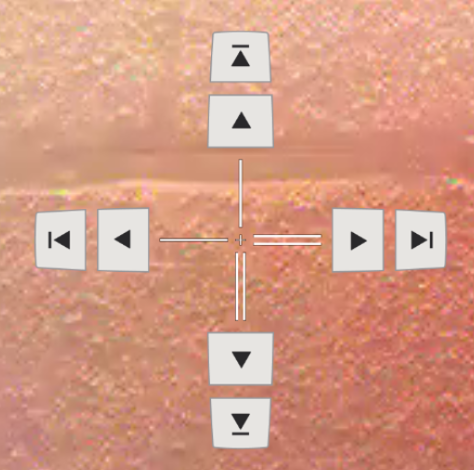

左下のアイコンは十字線の動きを変更し、小さな方向調整用のボタンを追加します
中央右のロックアイコンはPLTの現在のビューをロックします
右下の緑のチェックマークは選択されたPLTのカメラ位置を確認します

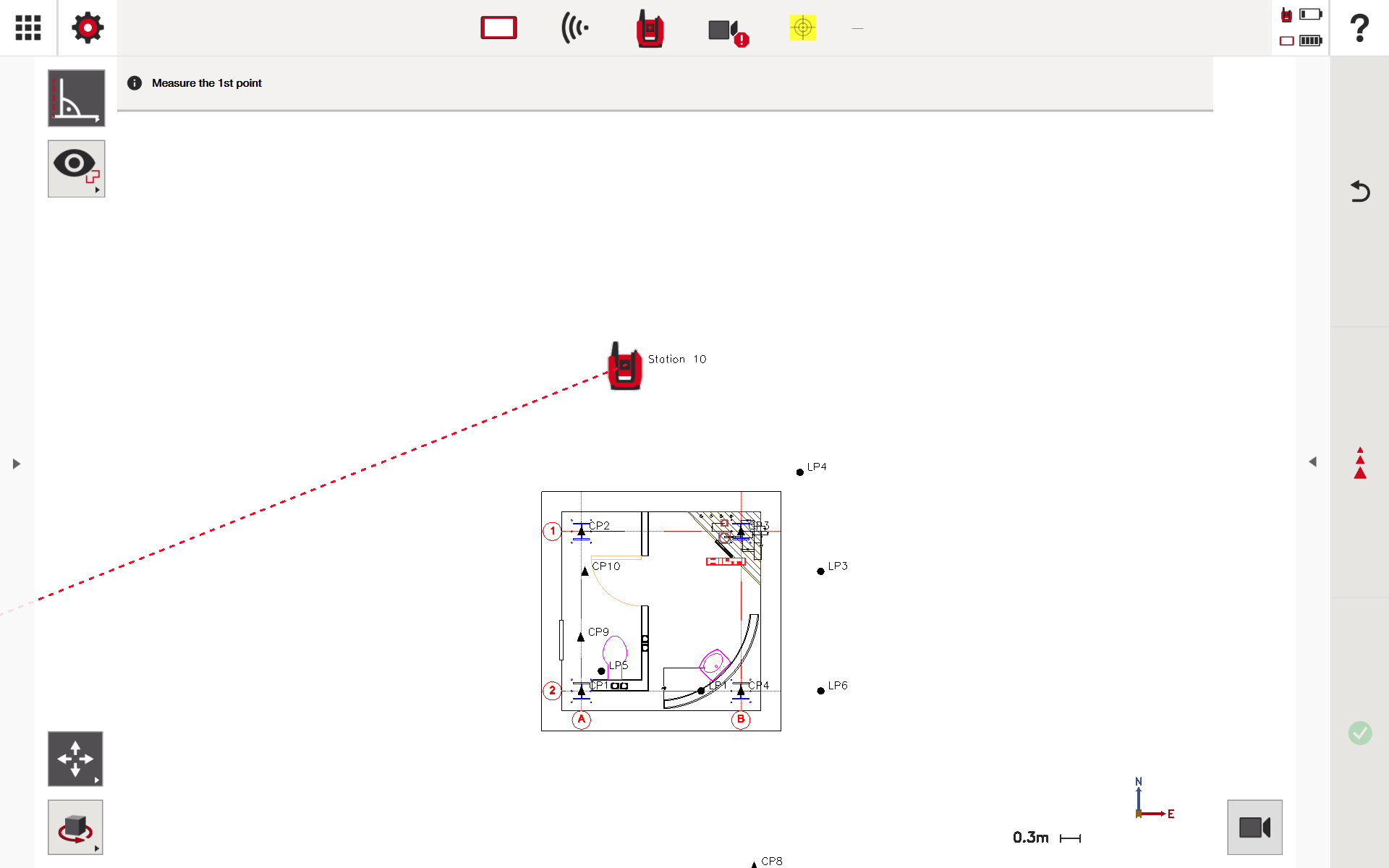

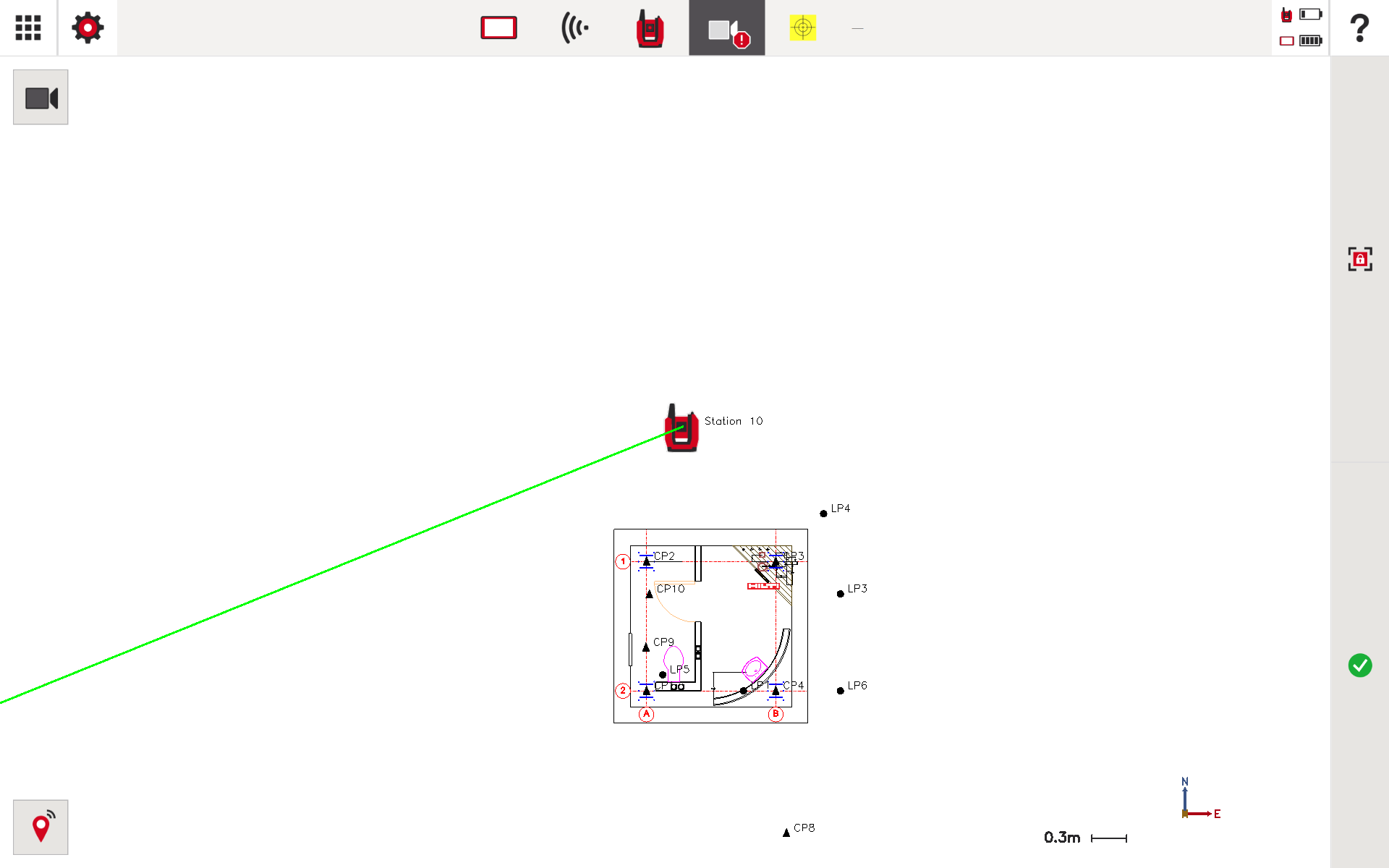

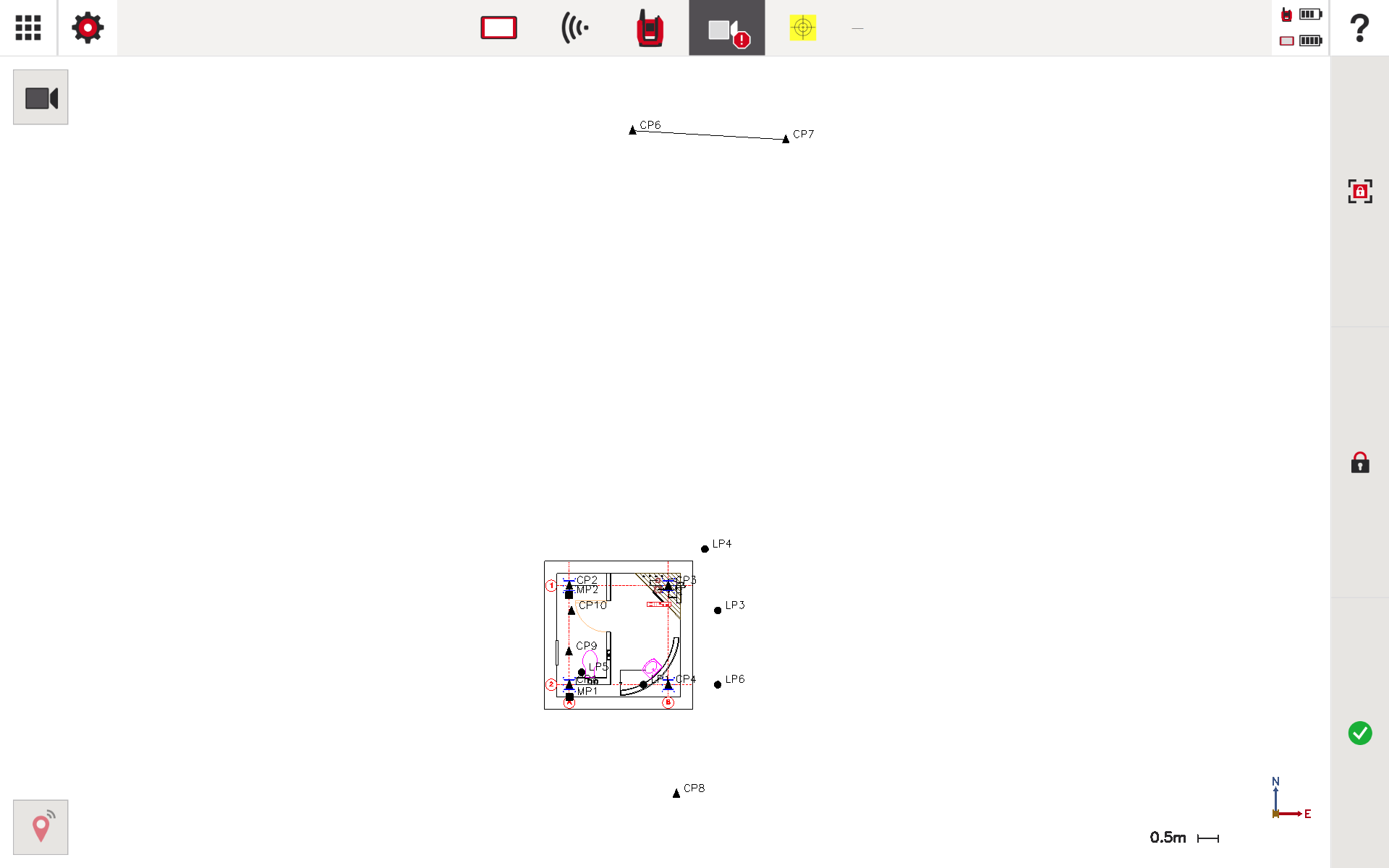

カメラビュー中に、左上の地図アイコンをクリックすると図面のCADビューが開きます
その後、左上のカメラアイコンをクリックするとカメラビューに戻ります

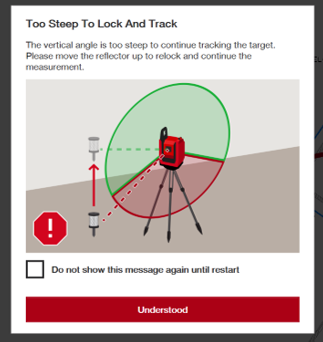

GPSが有効な場合、左下のこの「自分を探す」アイコンで許可された角度内でタブレットを検索できます。詳細はこちらの記事を参照してください

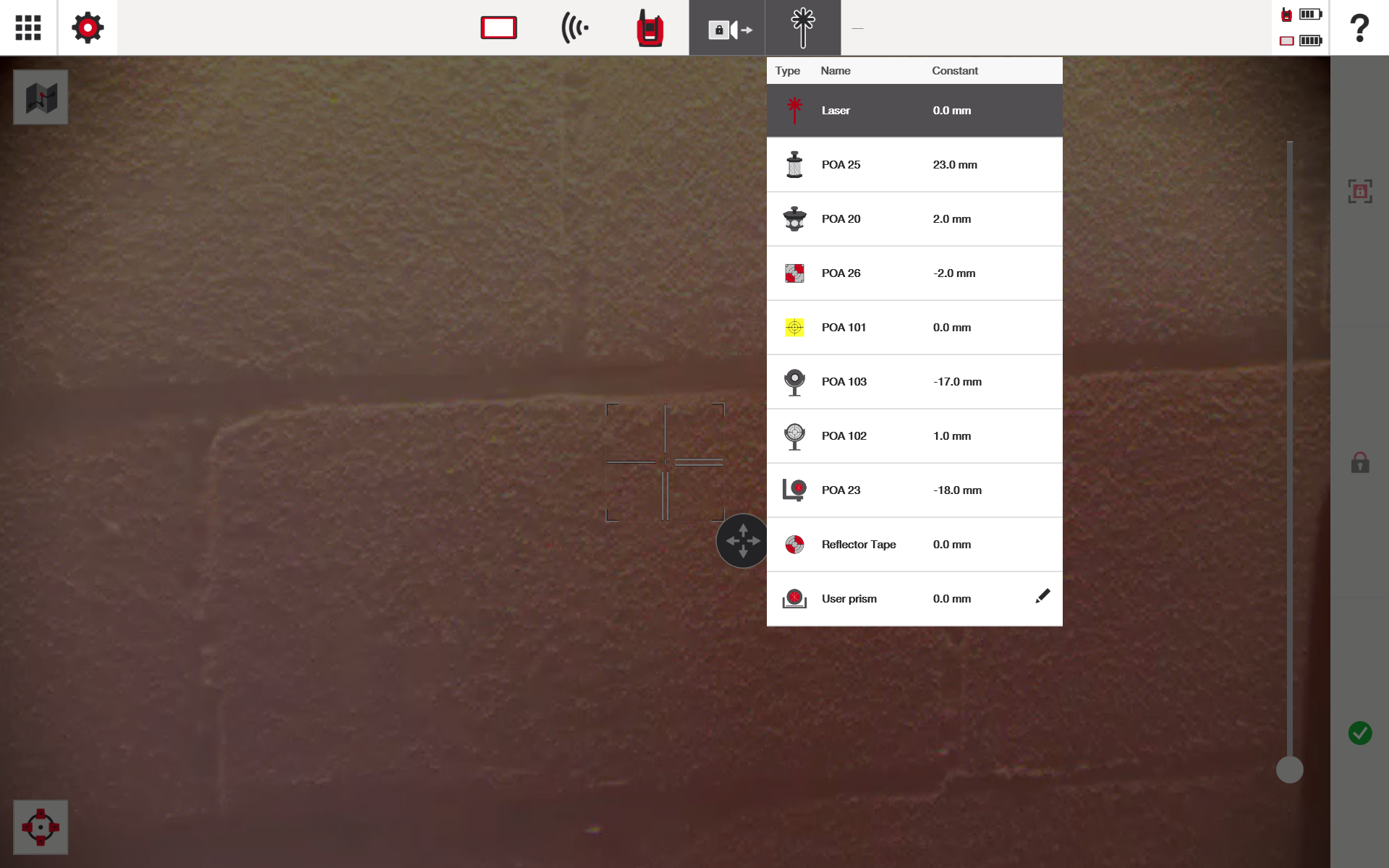

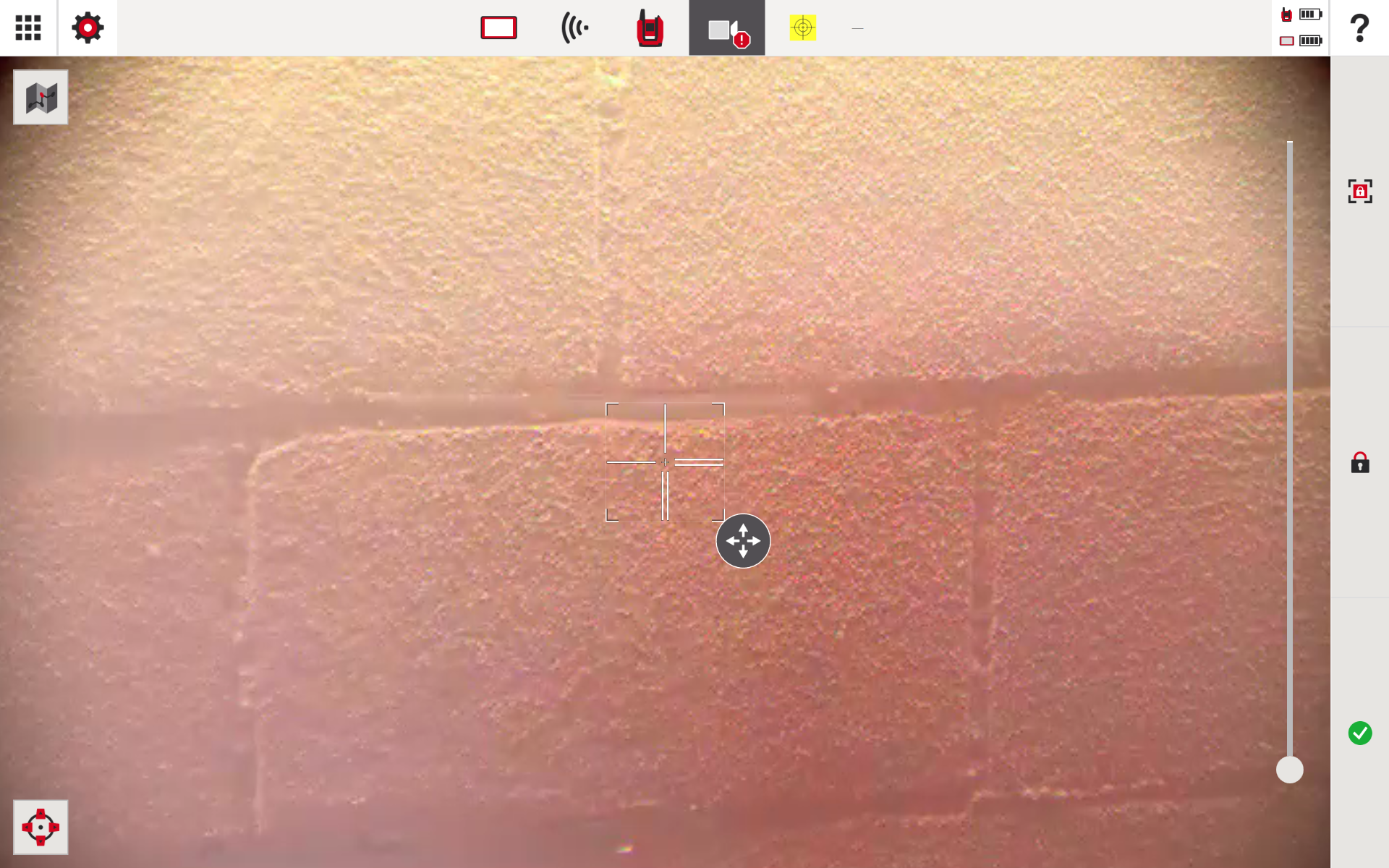

PLT 400デモでのカメラビュー
主要なインターフェース要素（PLT 400）
ライブカメラ映像が全画面表示され、右側に拡大用のズームコントロールスライダーがあります
ズームスライダーの上部のアイコンはターゲットを中央にズームインし、はっきり見えるようにします
ズームスライダーの下部のアイコンはカメラビューをズームアウトします
画面上部でプリズムまたはターゲットタイプ、必要に応じてレーザー測定を選択できます
中央の十字線は現在のターゲットポイントを示し、Smart Targetが有効な場合は移動またはパンの方向調整インジケーターが表示されます。スマートターゲットオプションの有効化場所についてはこちらの記事を参照してください。

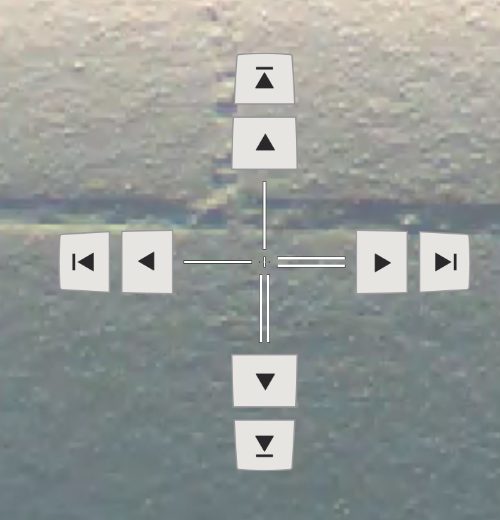

左下のアイコンは十字線の動きを変更し、小さな方向調整用のボタンを追加します
右下の緑のチェックマークは選択されたPLTのカメラ位置を確認します

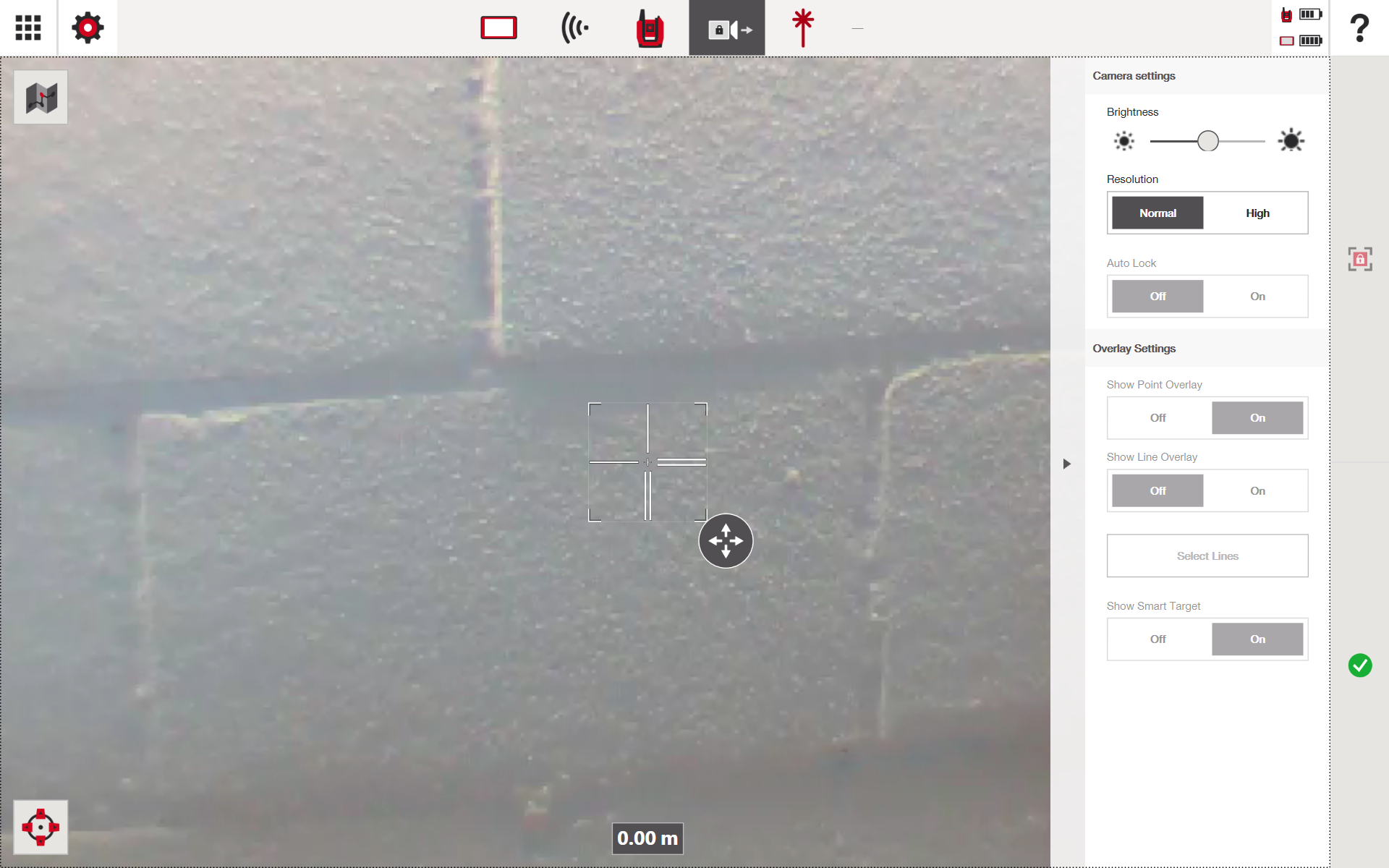

明るさスライダーはカメラの露出を調整し、画像を明るくしたり暗くしたりします
解像度設定は「高」に設定するとライブカメラ映像の品質が向上します

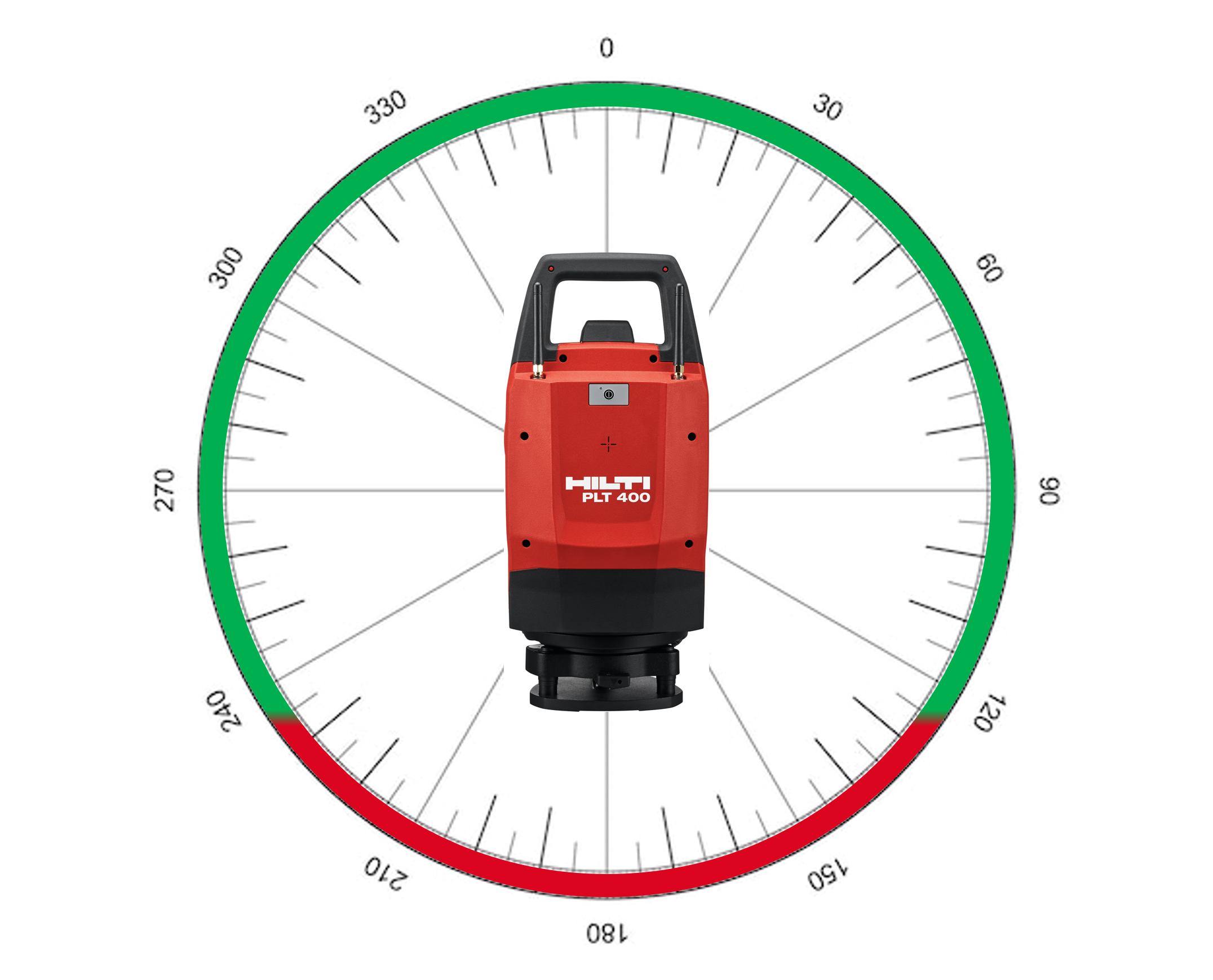

GPSが有効な場合、左下のこの「自分を探す」アイコンで許可された角度内でタブレットを検索できます。詳細はこちらの記事を参照してください
PLT 400の追加機能

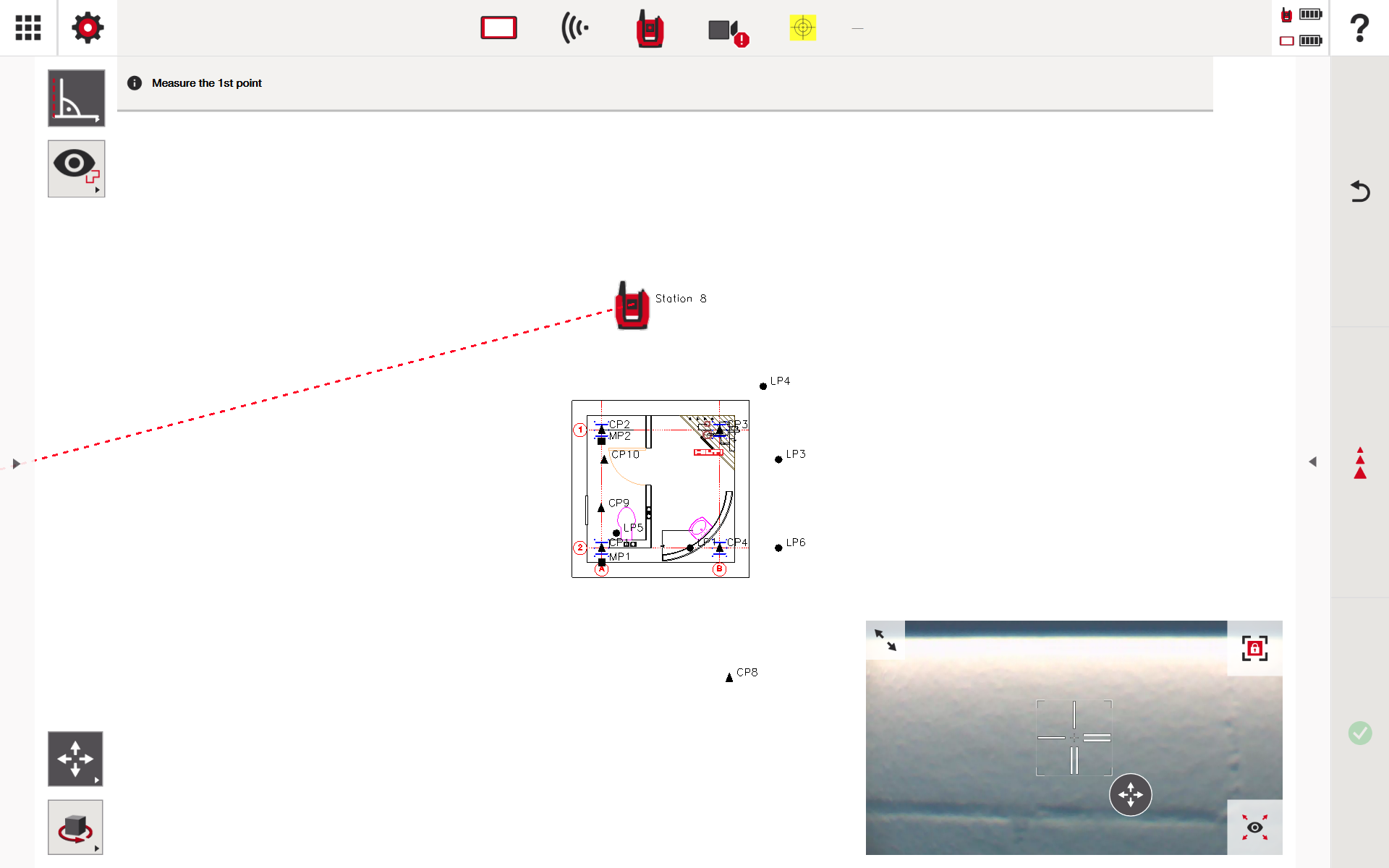

小さいカメラビューの矢印をクリックするとカメラビューが折りたたまれます
右上のこのアイコンはカメラビュー内でターゲットを検索し、プリズムまたはターゲットにロックします
典型的なワークフロー（PLT 300 & PLT 400）
- カメラビューを開く
- プリズムターゲットタイプまたはレーザーを選択する
- PLT 300を配置し、プリズムまたはターゲットがカメラビューに見えるようにする
- 中央の十字線を使ってターゲットを整列させる
- 必要に応じて視認性向上のためにズームを調整する
- 画面右上のロックアイコンをクリックする
- ツールがプリズムまたはターゲットにロックされるのを待つ。これはロックシンボル付きのカメラアイコンで示されます
ベストプラクティス（PLT 300 & PLT 400）
- 最適な画像品質のためにカメラレンズを定期的に清掃する
- PLT 400では照明条件に合わせて明るさと解像度を調整する
- 視覚的な混雑を避けるために、PLT 400のオーバーレイは必要な場合のみ使用する
- 特に高精度が必要な場合は、進行前に整列を慎重に確認する
