レーザーレイアウトのデモ
床やスラブなどの平面上にポイントをレイアウトする際には、プリズムの代わりにレーザーを使用できます。この方法は迅速で便利、かつ多くのレイアウト作業に効果的です。
前提条件と重要な設定
高さの無効化
開始する前に、設定で高さをオフにする必要があります。
- 高さが有効になっている場合、トータルステーションはポイントの高さ値に案内しようとします。
- これは、特にポイントに高さデータがある場合、ツールが表面の上または下を指す原因となります。
平面レイアウトでは、高さを無効にすることでレーザーが物理的な表面に直接案内されるようになります。
トータルステーションは据え置く必要があります

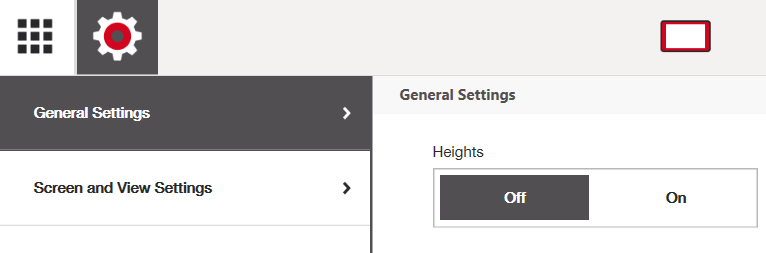

一般設定で高さを無効にし、平面上でのレーザーレイアウトを可能にしています
PLTの正しい配置
可能な限り、PLTを地面から高い位置に設置してください（特にレーザーを使って地面上にポイントをレイアウトする場合）。
- 高い位置に設置することで、下の表面に広がるレーザーの範囲が小さくなります。
- レーザーが移動する距離が長くなるほど、レーザースポットは広がり、焦点がぼやけます。
- 高い位置に設置することで、地面上のポイントの視認性と精度が向上します。
レーザーを使ったレイアウトの方法
- 設定で高さを無効にする
- View CADアプリケーションを開く
- レーザーを測定方法として選択する
- レイアウトアプリケーションを開く
- レイアウトしたい最初のポイントを選択する
次に、以下のプロンプトが表示されます：
「レーザーを基準面に向けて測定してください」
- ポイントをレイアウトする表面にレーザーを向ける
測定を押す
このステップでレーザーレイアウトの基準面が定義されます。
その後：
- トータルステーションは選択したレイアウトポイントに自動的にレーザーを移動させます。
- 図面内の他のポイントをタップすると、レーザーも自動的にそのポイントに移動します。
レイアウト中に表面の高さにわずかなずれがあっても、トータルステーションは高さの差を調整し、ポイントの正しい水平位置を見つけます。高さのずれが大きすぎてポイントの位置を計算できない場合は、基準面の再測定を促すメッセージが表示されます。
レイアウト面の変更
例えば以下のように面を変更する必要がある場合：
- 床から天井へ
- あるスラブの高さから別のスラブの高さへ
以下の操作を行ってください：
- 右上の「戻る」矢印をクリックする
- レイアウトアプリケーションを選択する
再度レーザーを基準面に向けて測定するよう促され、基準面を再定義できます。
レーザーで正確にポイントをレイアウトする方法
トータルステーションからの距離が増すと、レーザースポットは大きくなり、焦点がぼやけます。
レーザーの中心を正確に特定するには、以下の方法を使用してください。
レーザーの中心を正確に特定するには、以下の方法を使用してください。

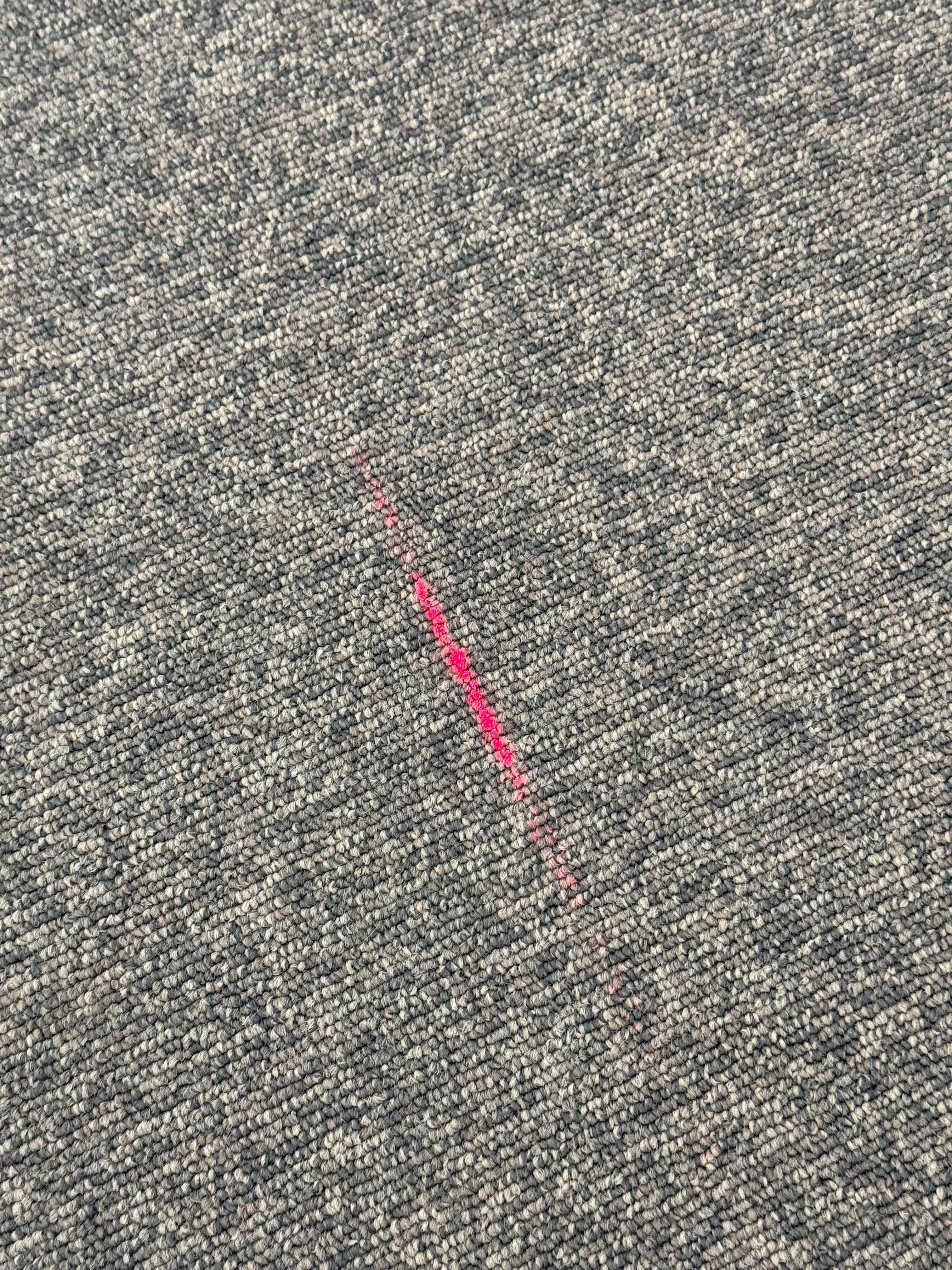

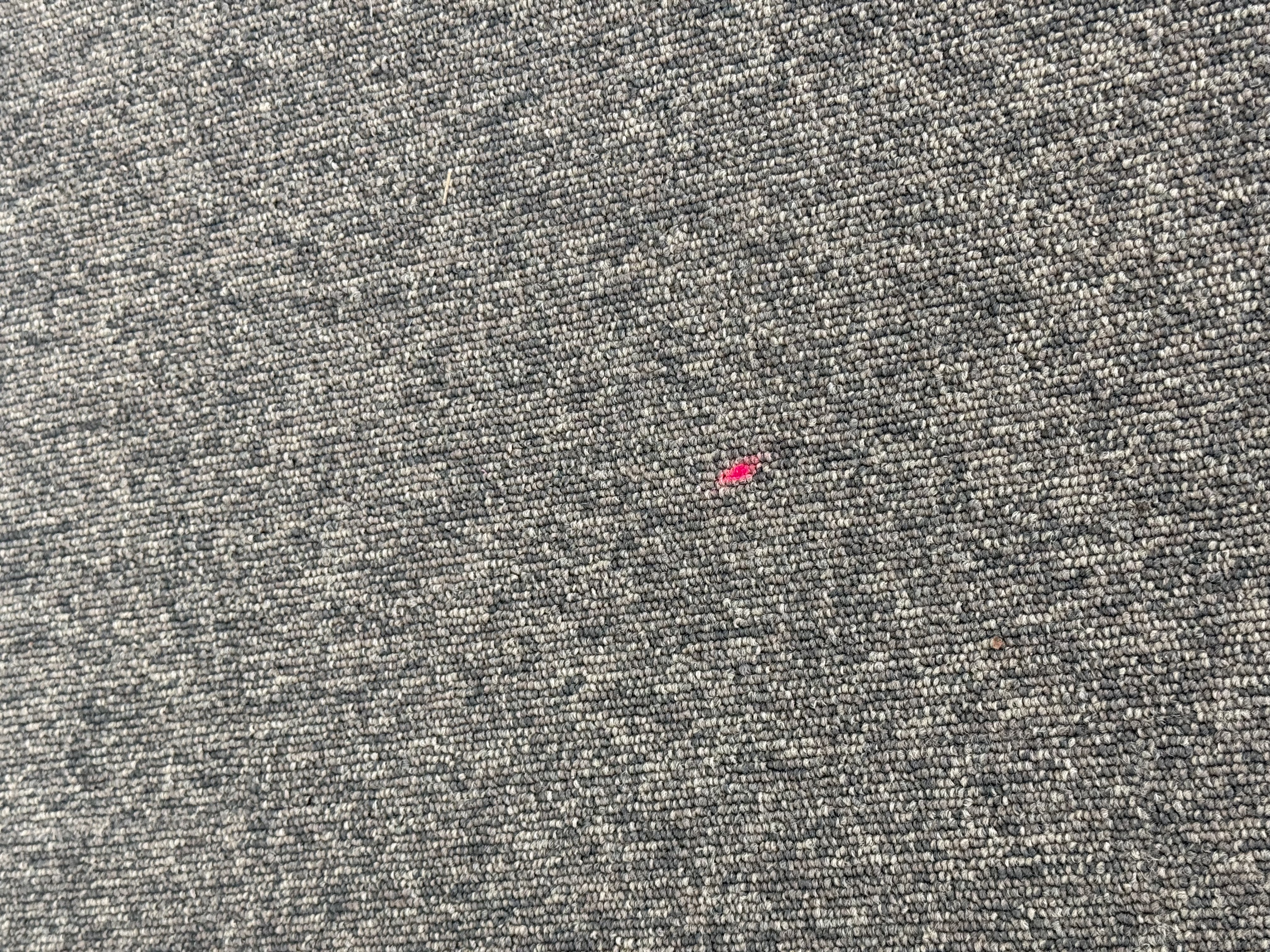

トータルステーションに近いレーザー（左）と遠いレーザー（右）、距離に伴う広がりの増加
推奨テクニック
- 以下のような平らで反射しない表面を持つ頑丈な物体を用意する：
- 段ボールの一片
- カード
- プリズムの裏面（POA 26の裏面など）
- 定規
- 物体をトータルステーションに向けて持ち、レーザーがはっきり見えるようにする
- 物体をトータルステーションからゆっくり遠ざける
- HCLのライブ測定値を確認する
- 読み取り値が0.000 mを示したら、正確なレイアウト位置にいます

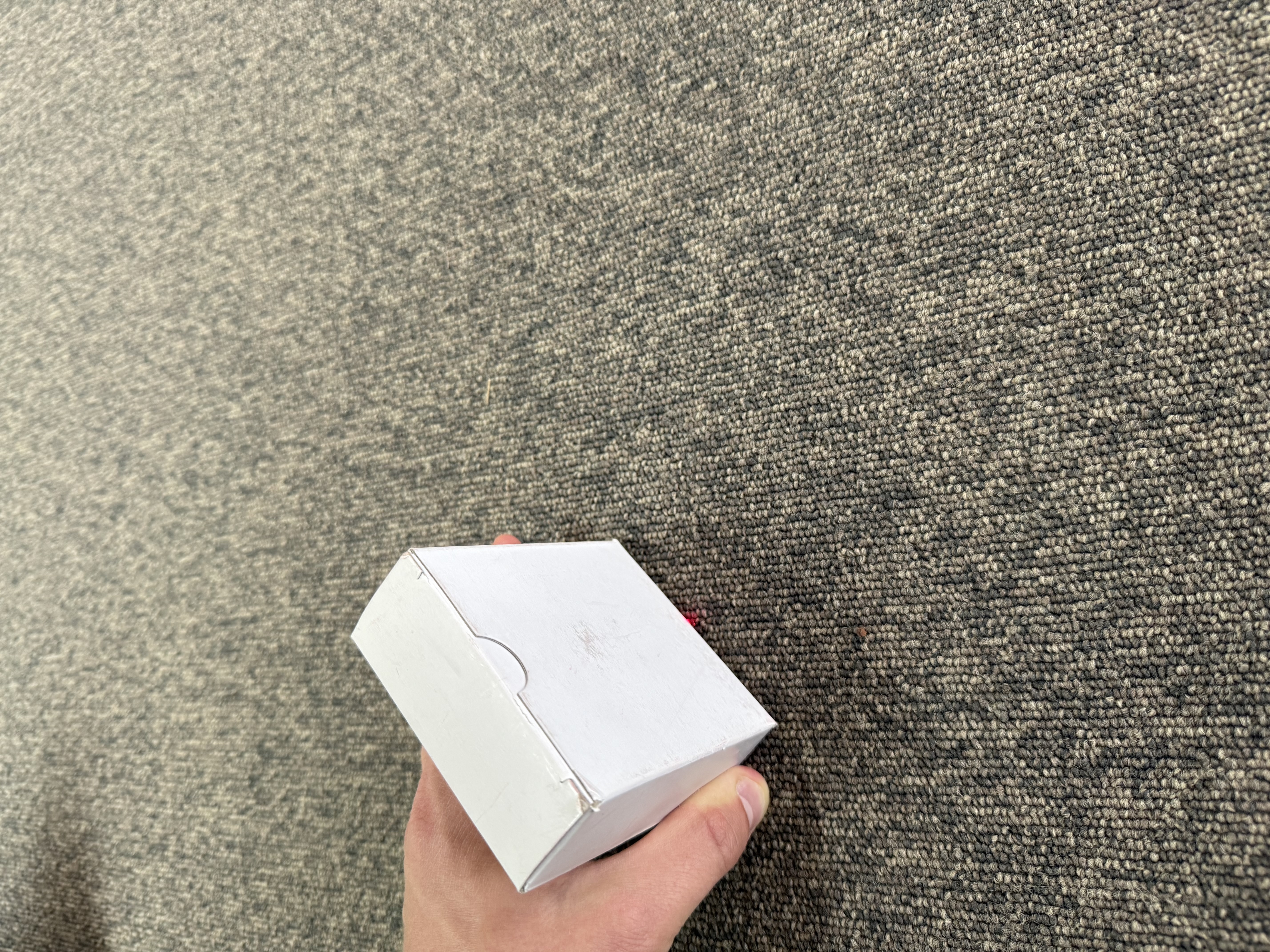

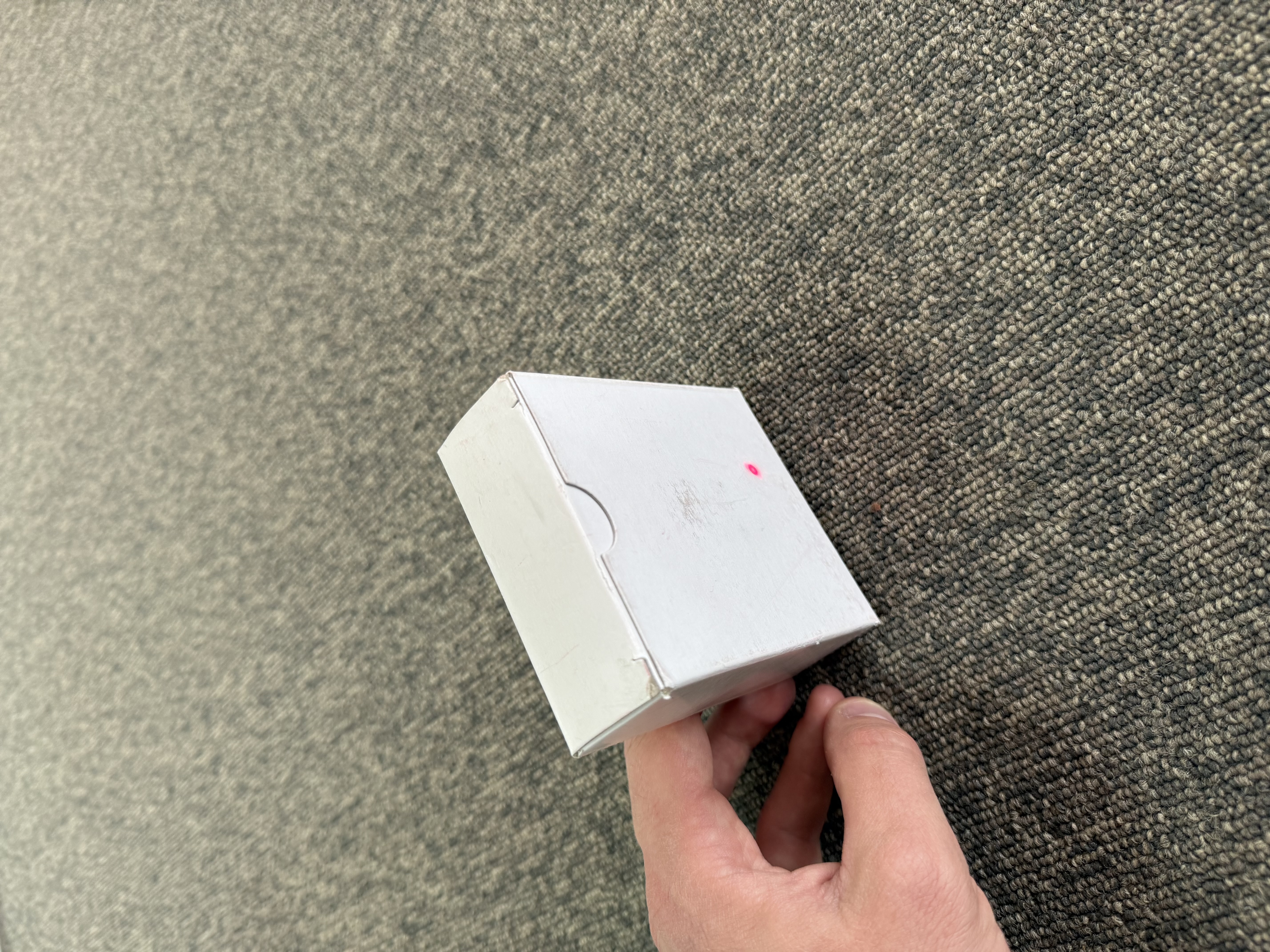

段ボール面に投影されたレーザー、レーザースポットの中心を明確に特定
レーザーの中心が段ボールの基準から地面に移り、ソフトウェアが0mmの偏差を示す正確なレイアウトポイント
これはレーザーの中心がターゲットポイントと整合していることを示します。
- 表面にポイントをマーキングする
- 次のポイントに進む
ベストプラクティスと制限
- レーザーレイアウトは平坦でアクセスしやすい表面に最適です。
- 以下の場合は推奨されません：
- 高さが重要なレイアウト（ポイントの高さ特定が重要な場合）
- 傾斜面
- 長距離での高精度レイアウト
- 開始前に必ず高さを無効にしてください。
- 誤測定を避けるため、反射しない素材を使用してください。
一般的な使用例
レーザーレイアウトは特に以下に有用です：
- 石膏ボードトラックのレイアウト
- 床の貫通部
- 床に取り付けられたアンカーやスリーブ
- コンクリートスラブ上のレイアウト
- 室内の間仕切りレイアウト
- 詳細なプリズムレイアウトの前の基準ポイントのマーキング
