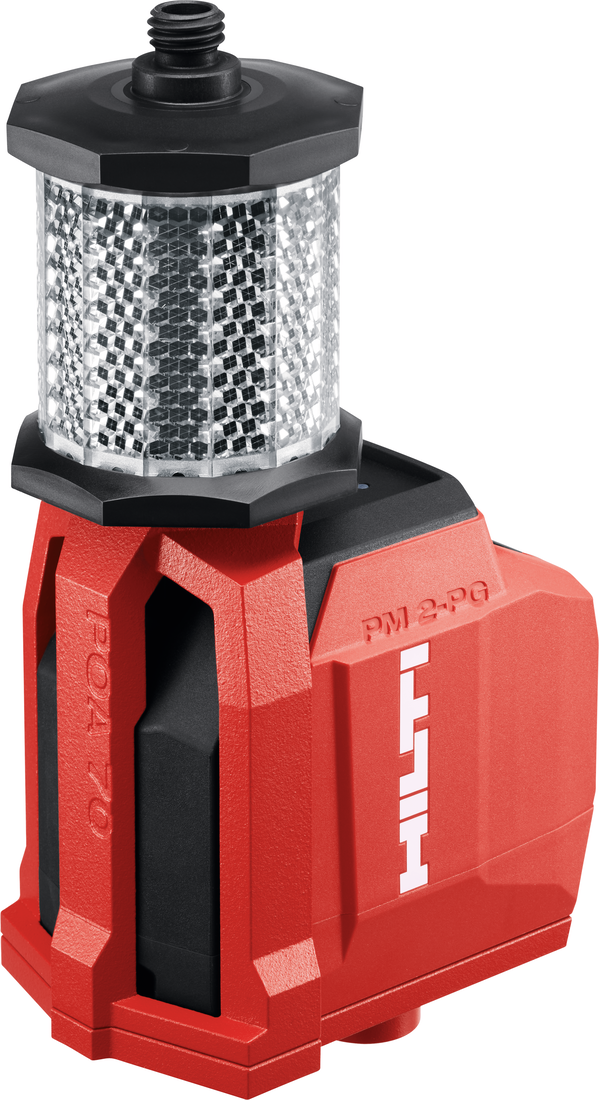

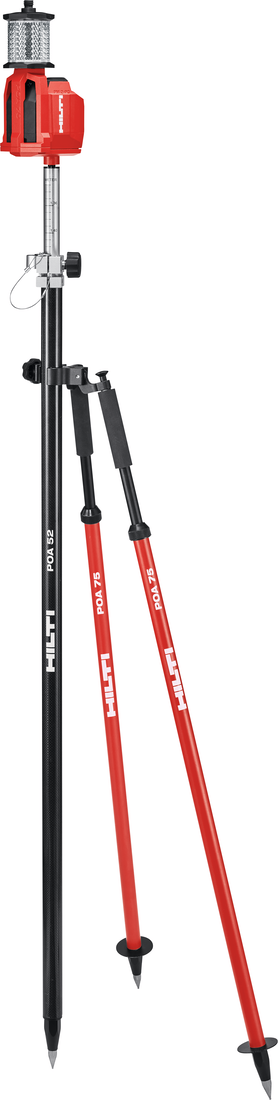

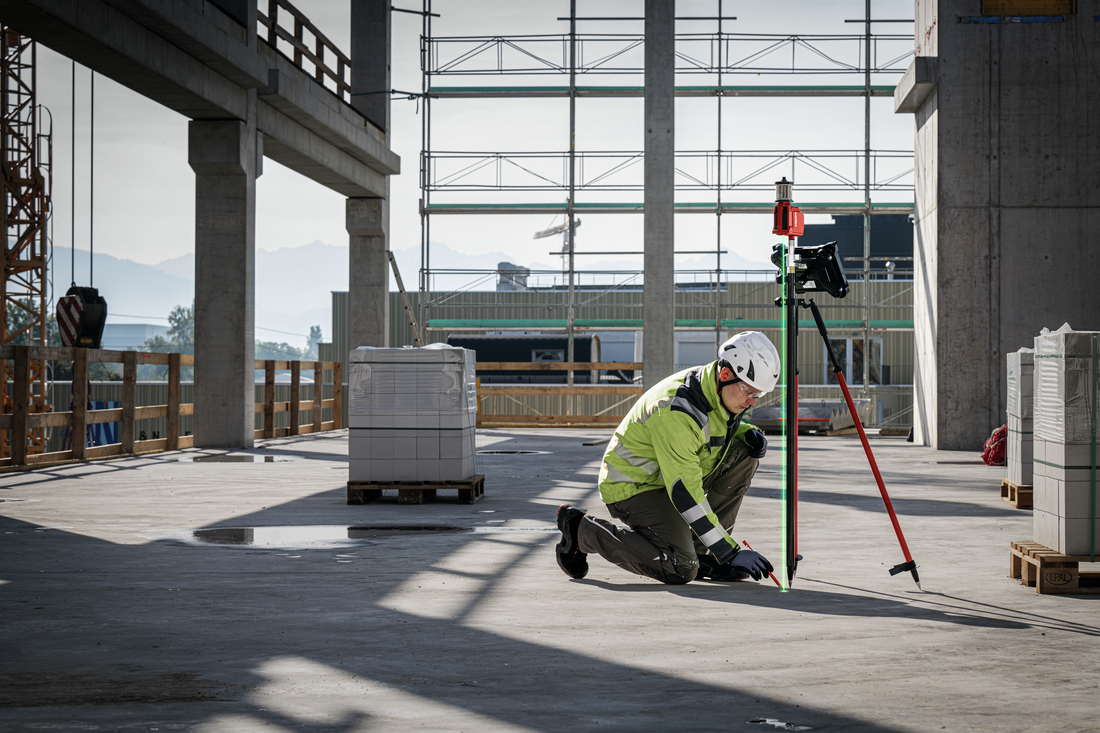

複雑なセットアップは不要： POA 70レイアウトポイントレーザーは標準的なHiltiの2点鉛直レーザーで、プリズムロッドの上部に素早く取り付ける準備ができています。取り付けたらプリズムをねじ込み、すぐに作業を開始できます。ソフトウェアやハードウェアの調整は不要で、「プラグ＆プレイ」のソリューションです。
主な利点
1. プリズムとレーザーのアライメントによる高精度
2. プリズムロッドのレベリング不要でレイアウトが高速化
- バブルレベルや継続的なロッド調整が不要（導入が簡単なソリューション）
- ポイントへの直接ナビゲーションを簡素化
- ロッドの高さや傾きが精度に悪影響を与えません
- 理由： 望遠鏡はプリズムの中心を測定しており、これは自己レベリングのHiltiレーザーの振り子の真上に直接位置しています。ロッドの高さや傾きは振り子の精度に影響しません。傾きが鉛直レーザーの可視範囲を超えないようにしてください。
レイアウト作業は2～3倍速く完了でき、バブルレベルの確認やロッドの再調整を繰り返す必要がありません。
3. 改善された人間工学と視線の確保
- 作業者が立ったままより安定して作業可能
- かがむ、ひざまずく、位置を変える動作を減少
- プリズムロッドのバイポッドレベリング脚を頻繁に操作する必要を減少
- 調整可能な高さでトータルステーションへの視線を維持
疲労が軽減され、より速く快適な作業フローを実現します。
実際の現場での使用例
困難な地面条件
- 砂利、土、草などでプリズムロッドを使ったポイントの特定が難しい
- POA 70を安定させて正確なレーザー位置を特定することで、レイアウトの精度と速度を確保

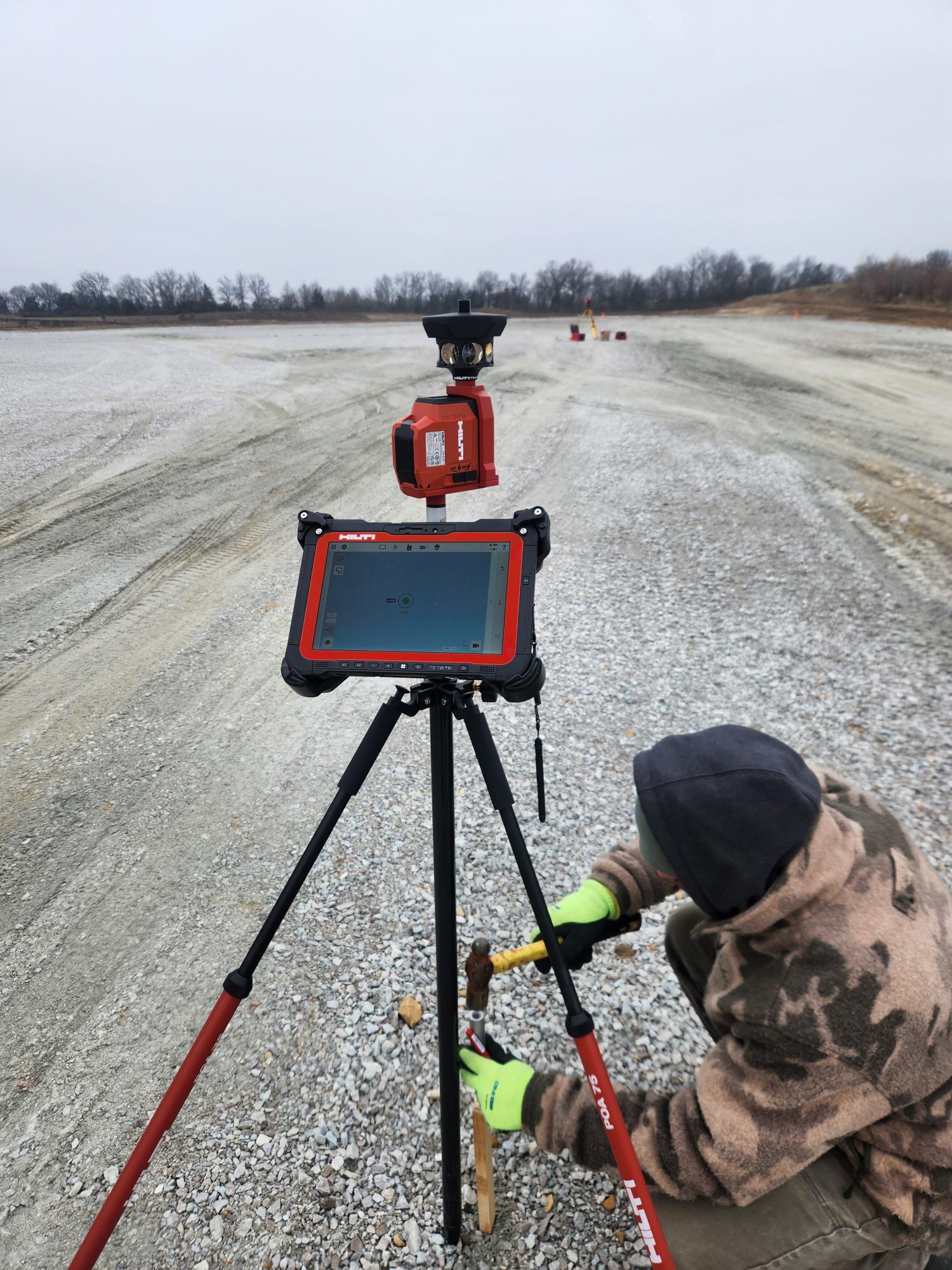

杭の設置と調整
- 杭を打ち込む際（ポイントや高さの基準用）、ユーザーは：
- 打撃ごとに位置を調整可能
- レーザーを杭の中心に合わせ続けることが可能
立ち上がったスラブ、型枠、表面の端でのマーキング
- 端や立ち上がったスラブ上にプリズムロッドを正確に配置するのは困難

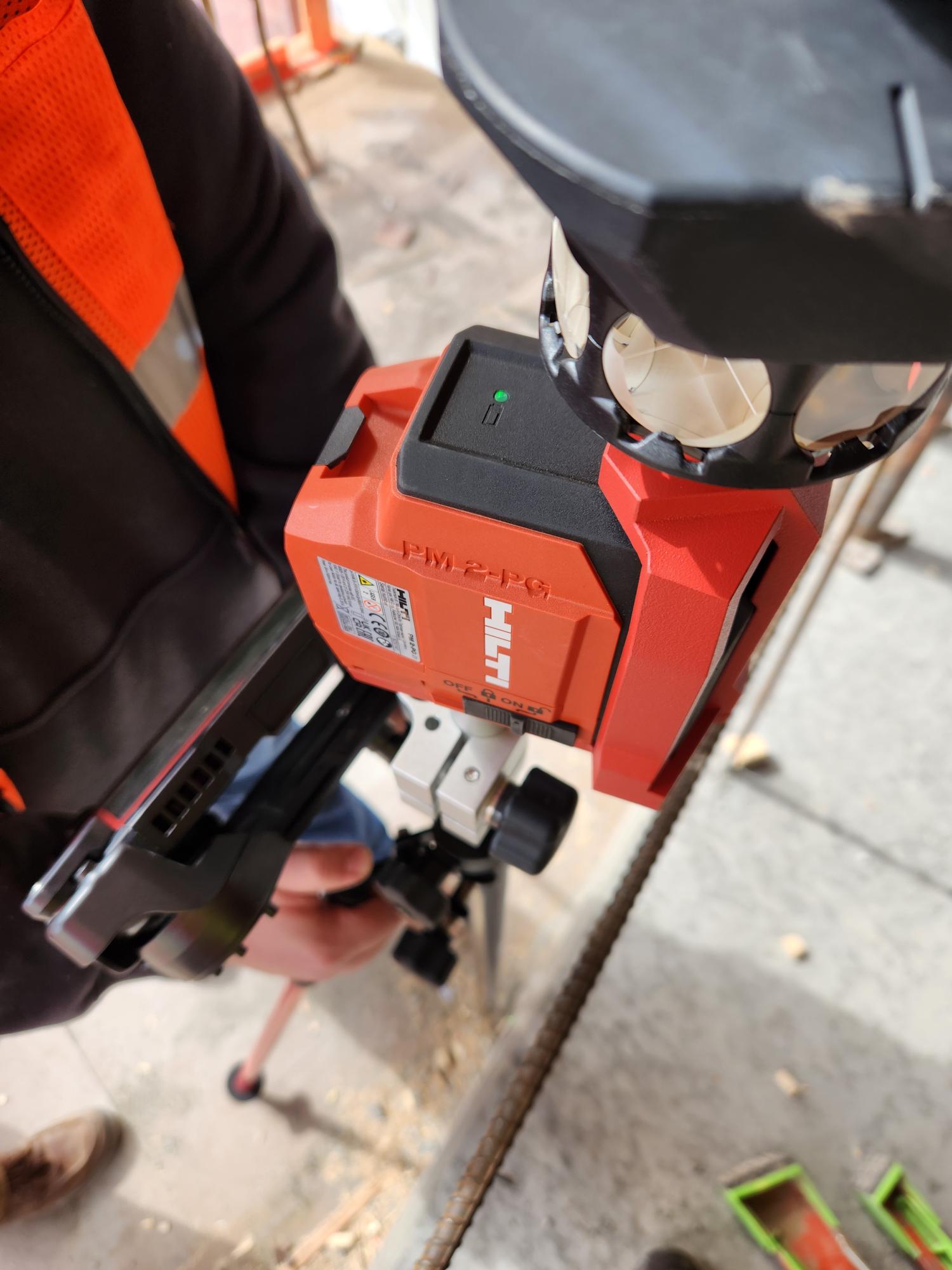

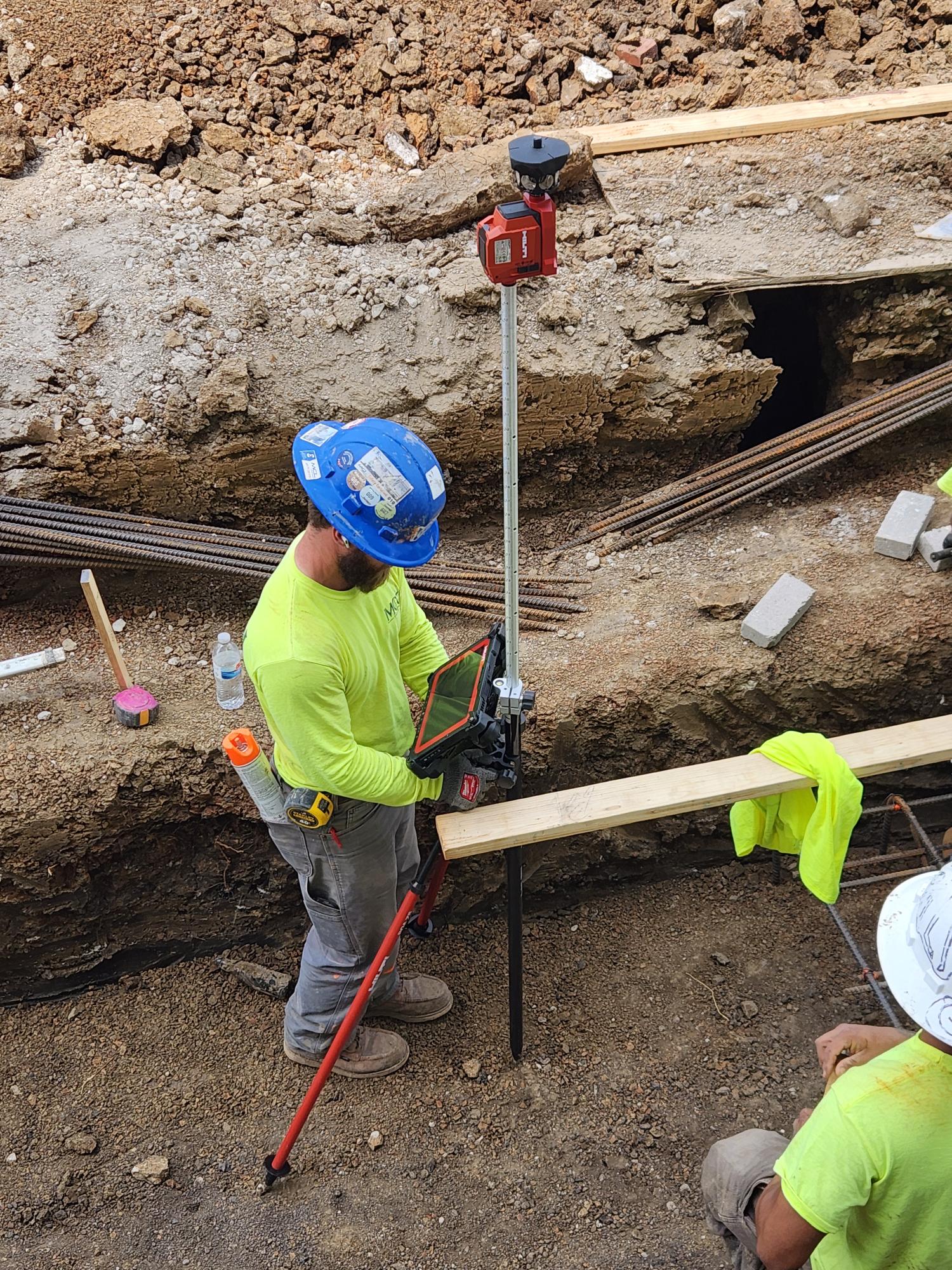

障害物のある場所（鉄筋、狭いスペース）
- 鉄筋の混雑や障害物がロッドの設置を妨げることがある

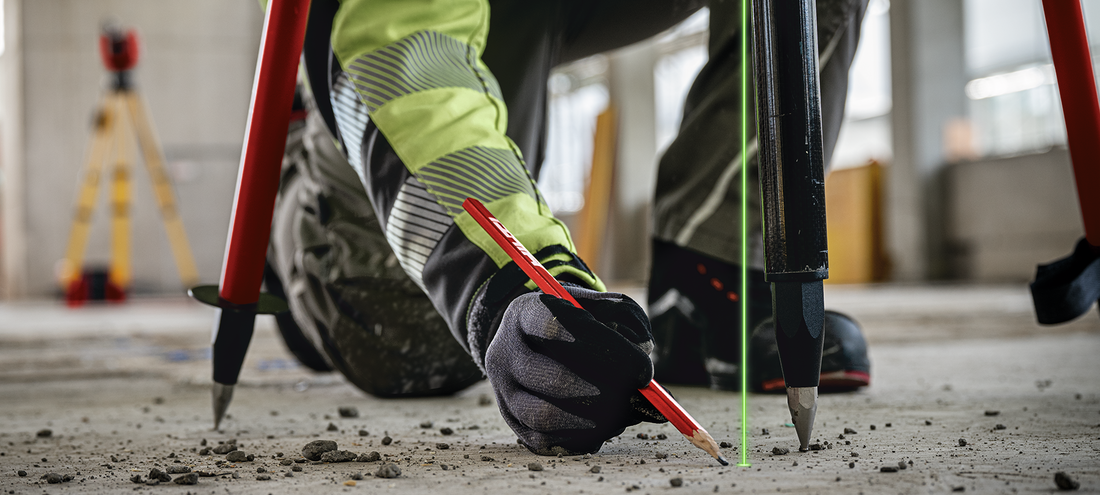

ポイントの視認性の維持
- 従来の作業フローではロッドを外すとポイントが見えなくなる
地面と天井のポイントを同時に視覚化
POA 25の底部と上部に貫通する穴のおかげで
精度に関する考慮事項
POA 70はレイアウトマーキング用に非常に効果的で正確な視覚的参照を提供します。レーザーはプリズム中心のわずか上に位置しますが、システムは通常の建設許容範囲内での精度維持を念頭に設計されています。ロッドが傾くとわずかなずれが生じる可能性があります。最大限の精度が必要な重要ポイントでは、標準的なプリズム作業フローでの検証を推奨します。
テスト環境の例を挙げると、高さ1.5mで、ポイントレーザーの振り子からのプリズムのオフセットおよびプリズムロッドの傾きの可能性を考慮すると、約1.7°のわずかな傾きで3.7mm（約1/8インチ）のずれが確認されました。
POA 70が過度に傾くと、振り子からのレーザーが見えなくなり、プリズムロッドを再調整する必要が出てきます。これは精度維持能力をさらに強化するものです。
以下に詳細を説明します：
システム設計
レーザーオフセットの現実
- ロッドが傾くと小さなオフセットが生じる可能性
- 以下に依存したわずかなずれが生じる可能性
- ロッドの高さ
- 傾きの度合い
したがって、小さなずれは存在しますが、ほとんどの現場許容範囲内に収まり（高い実用精度）ます。
POA 70と従来のレイアウト方法の比較
| 特徴 | 従来のプリズムロッド | POA 70 |
|---|---|---|
| レベリングの必要性 | あり | なし |
| セットアップの複雑さ | 煩雑 | 簡単 |
| 速度 | 遅い | 2～3倍速い |
| 精度 | 高い | 高い（許容範囲内） |
| 困難な条件での性能 | 限定的 | 強力 |
重要なポイント
- レベリングの必要性を排除
- より速いレイアウト実行を可能にする
- 実際の現場条件での使いやすさを向上
- 建設許容範囲内で精度を維持
