Toevoegingen aan de software:

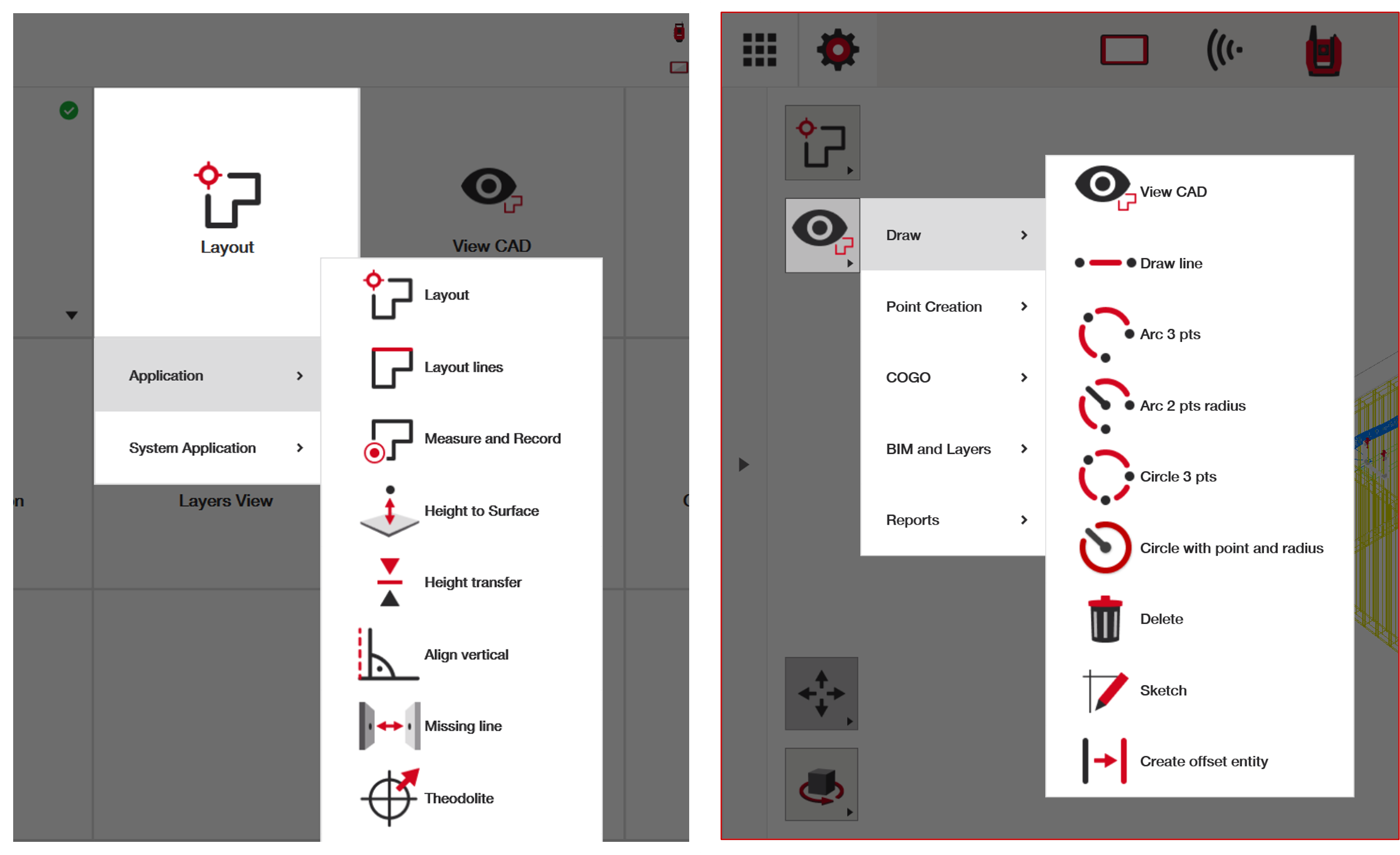

Tekst is toegevoegd aan de HCL-menu's

Wanneer u door de verschillende zijmenu's navigeert om de systeemapplicaties te bedienen, is bij elk pictogram een tekstbeschrijving van elke applicatie toegevoegd om de algehele ervaring te verbeteren. Ontdek sneller de juiste applicatie die u nodig hebt met deze tekstbeschrijvingen.

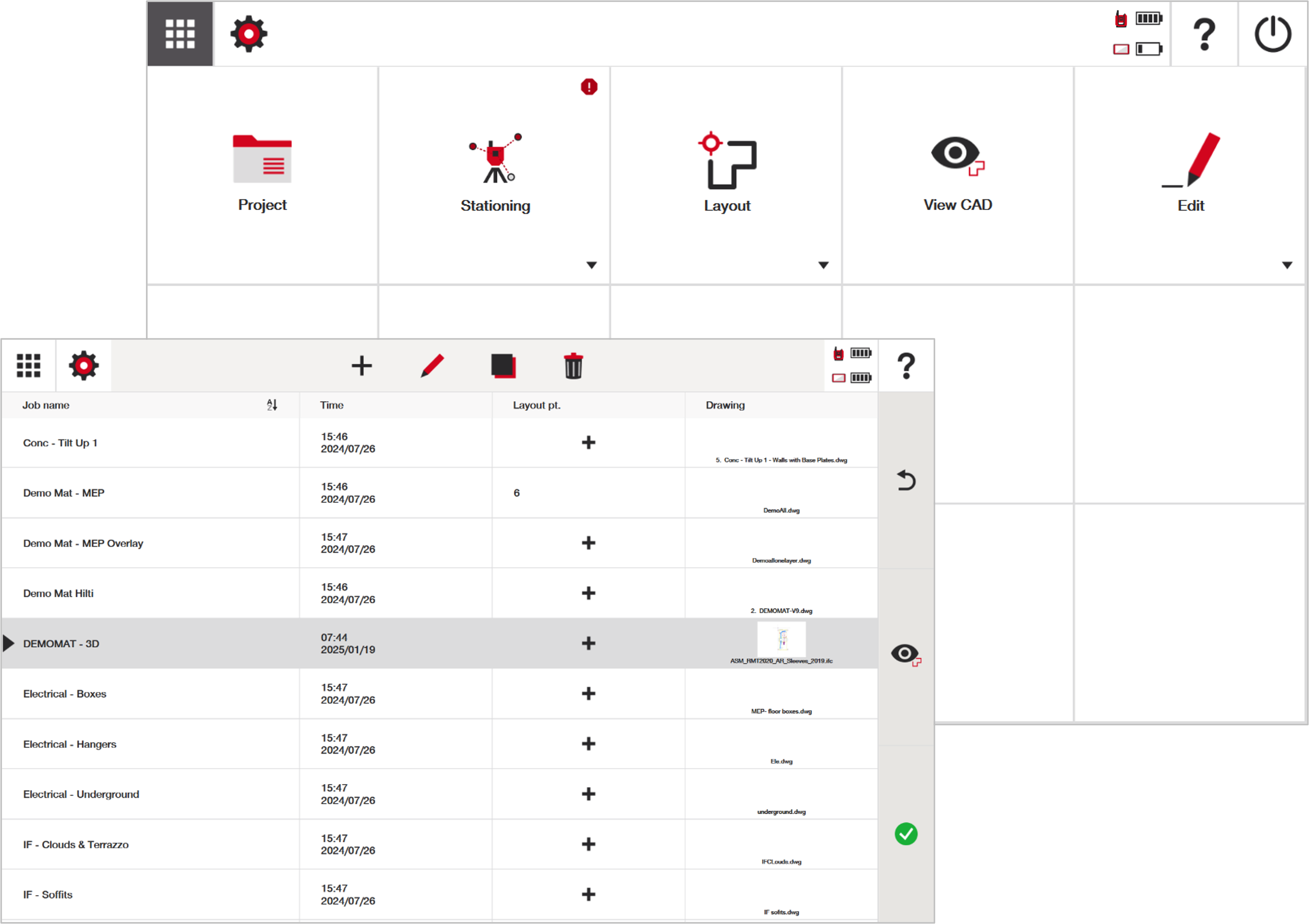

"View CAD" is toegevoegd als een eigen applicatie

Er is een specifieke app toegevoegd waarmee u eenvoudig uw CAD-elementen op het scherm kunt bekijken (in plaats van een specifieke CAD-gerelateerde applicatieknop in te drukken, zoals het tekenen van een lijn). Nu is het sneller en eenvoudiger om naar uw algemene CAD-weergave te gaan om uw CAD-elementen te navigeren. U kunt er vanuit verschillende locaties toegang toe krijgen, inclusief de zijmenu's, het startscherm of de projectbeheerder.

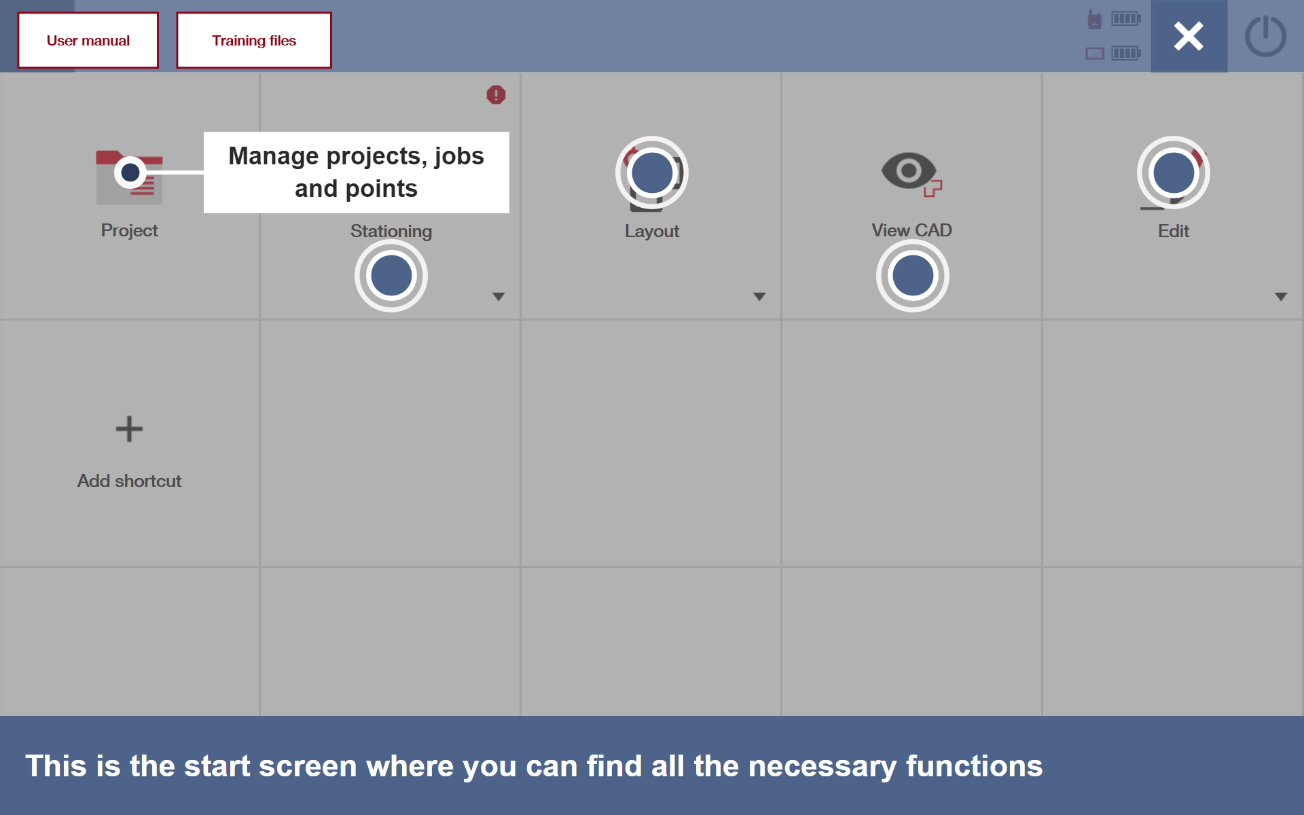

Verbeterde "Help"-overlay voor betere navigatie en begrip

Het help-pictogram (dat eruitziet als een "?" op het scherm) biedt nu snel-helptooltips om het scherm dat u gebruikt te beschrijven. De optie om de gebruikershandleiding te bekijken of toegang te krijgen tot uw eigen persoonlijke "trainingsmap" zal optionele knoppen zijn als er meer informatie nodig is dan de initiële aanwijzingen.

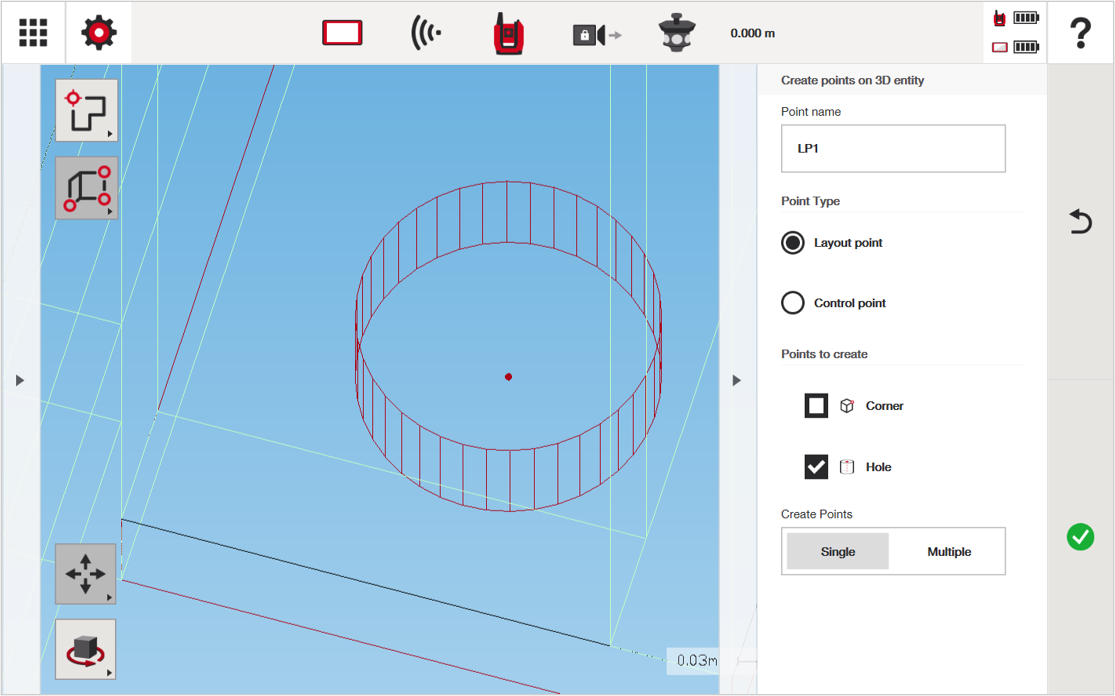

3D-middelpuntcreatie nu mogelijk op IFC-entiteiten

Voor elementen zoals ronde uitlaten en bouten die 3D IFC-entiteiten zijn, is 3D-middelpuntcreatie nu mogelijk binnen de HCL-software. Deze functie kan de oplossing voor u zijn om het middelpunt van uw bouten, uitlaten, enz. te ontdekken, als u de coördinaten van die punten niet beschikbaar hebt als een apart bestand.

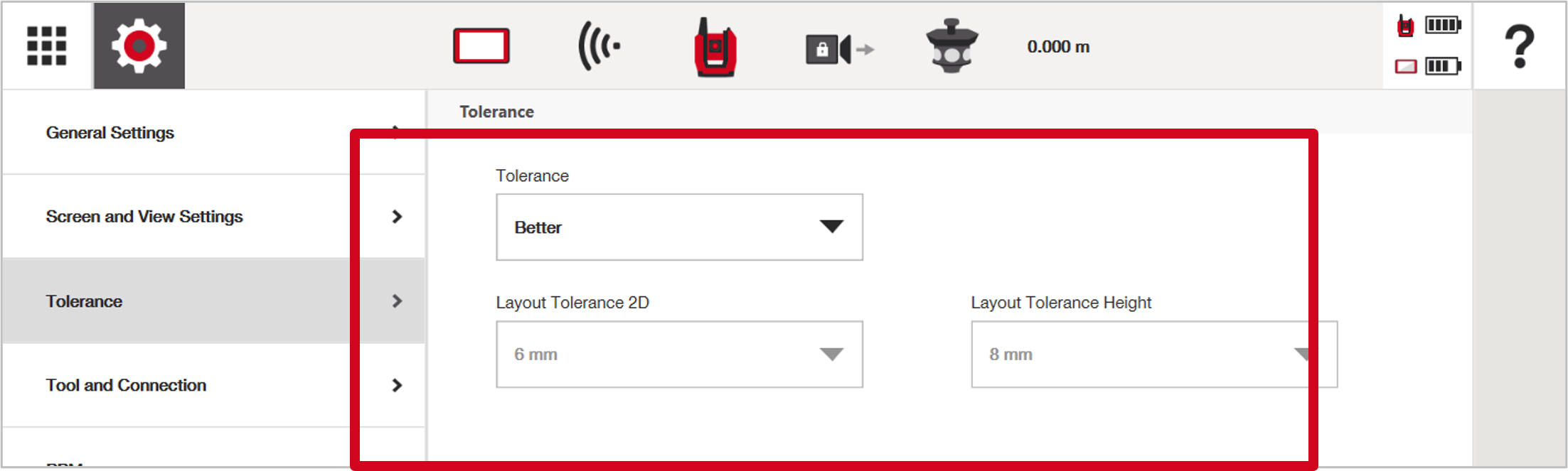

Tolerantie-instellingen vereenvoudigen de layout-ervaring

De HCL-software gebruikt tijdens het layouten de kleuren groen en rood om aan te geven of uw layout-locatie binnen de door u in de instellingen aangegeven toleranties valt. U kunt nu aangeven welke layouttolerantie u prefereert direct binnen de HCL-instellingen. Gebruik een vooraf gedefinieerde tolerantiewaarde, of maak uw eigen waarde aan. Dit zal de nauwkeurigheid van het layoutgereedschap niet beïnvloeden, maar de software zal groen of "binnen tolerantie" aangeven afhankelijk van wat is ingesteld. Bovendien kan tijdens het stationeren het aanbevolen layoutgebied veranderen afhankelijk van de tolerantiewaarden die u zoekt.
