Hoe importeer en exporteer ik tekeningen voor gebruik met HCL?

Demo: tekeningen importeren

Demo: tekeningen exporteren

Welke bestandstypen kunnen worden gebruikt voor digitale tekeningen in HCL?

De HCL-tablet accepteert momenteel .dwg, .dxf en .ifc-bestanden voor tekeningen die naar de tablet kunnen worden geïmporteerd.

Dit betekent dat zowel 2D- als 3D-modellen naar de tablet kunnen worden geüpload. Het is belangrijk om te weten dat de tabletssoftware ook tekenhulpmiddelen bevat waarmee u CAD-elementen kunt tekenen. Deze kunnen later indien nodig als onderdeel van de tekening worden geëxporteerd (zie hieronder).

Werkt de software ook met pdf's?

Nee, pdf's kunnen niet worden geïmporteerd en kunnen ook niet binnen HCL worden geconverteerd. Als u met pdf's werkt, wordt aanbevolen de oorspronkelijke CAD-versie op te vragen waaruit de pdf is geëxporteerd. Als dit niet mogelijk is, gebruikt u CAD-software en een expert om de pdf terug te converteren naar een van de bovenstaande bestandstypen voor gebruik op de tablet (dit is doorgaans alleen mogelijk wanneer de pdf is gevectoriseerd). Let er echter goed op dat de schaal correct is.

Als u zich zorgen maakt over een van uw digitale bestanden, kunt u het beste eerst contact opnemen met uw aangewezen tekenafdeling.

Tekeningen importeren

Stap 1 - Een project openen

Open eerst het menu Projecten. U moet eerst een project maken of openen waarin u een tekeningbestand wilt importeren.

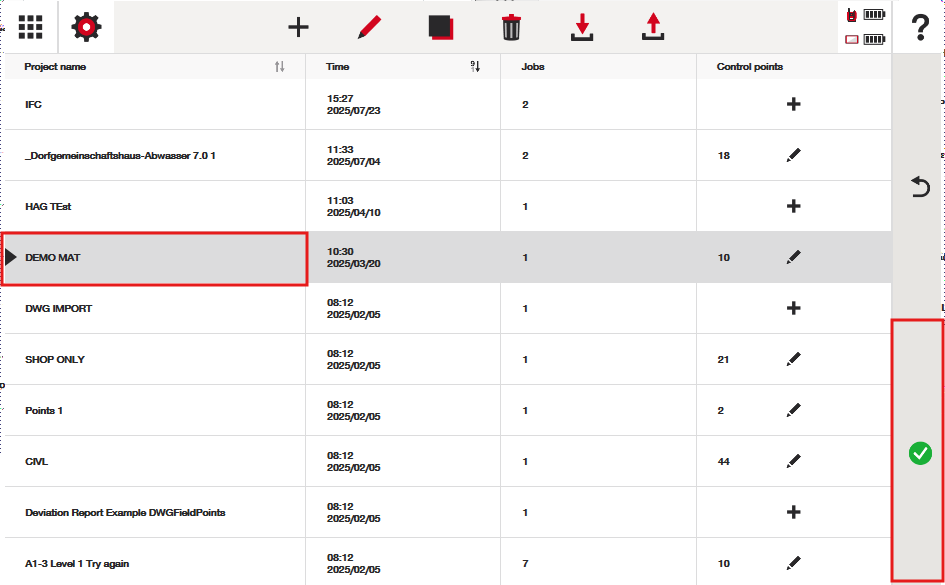

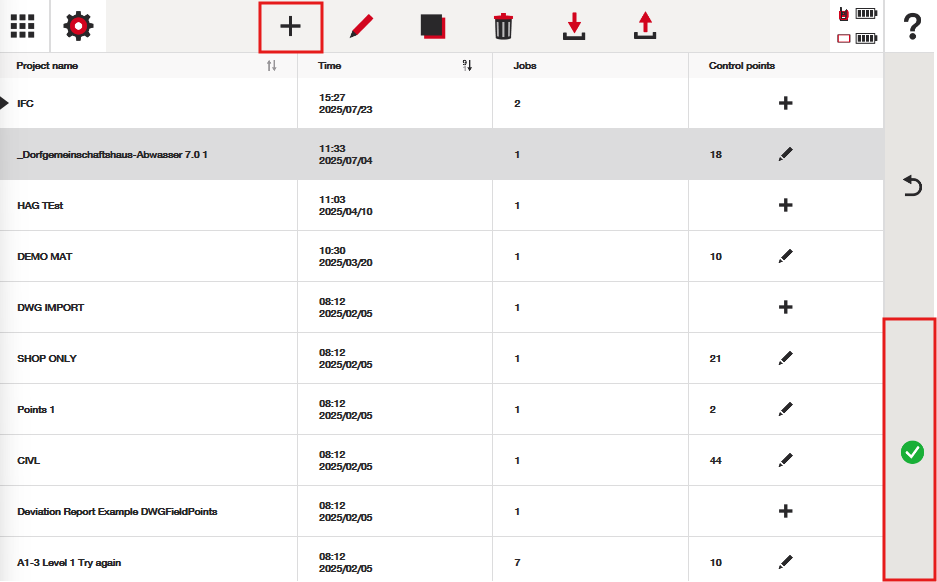

Klik bovenaan het scherm op het pictogram "plus" om een nieuw project te maken, of open een project door op het groene vinkje te drukken. Ga vervolgens naar het scherm "taken", waar u een tekening kunt importeren:

Stap 2 - Tik op de importknop voor de juiste taak

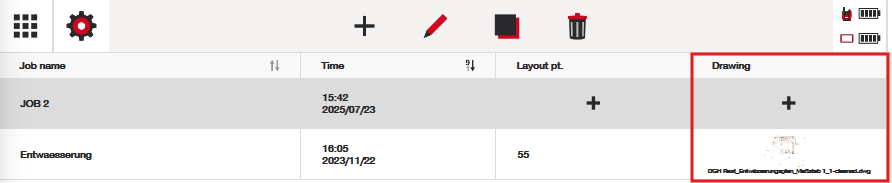

Tik op het pictogram "+" in de tekeningenkolom om een nieuwe tekening toe te voegen, of op het miniatuurpictogram van een bestaande tekening om een bestaande tekening te vervangen:

Stap 3 - De tekening importeren

Geef in het pop-upvenster aan dat u een tekening wilt importeren:

Stap 4 - De tekening en de juiste eenheden selecteren

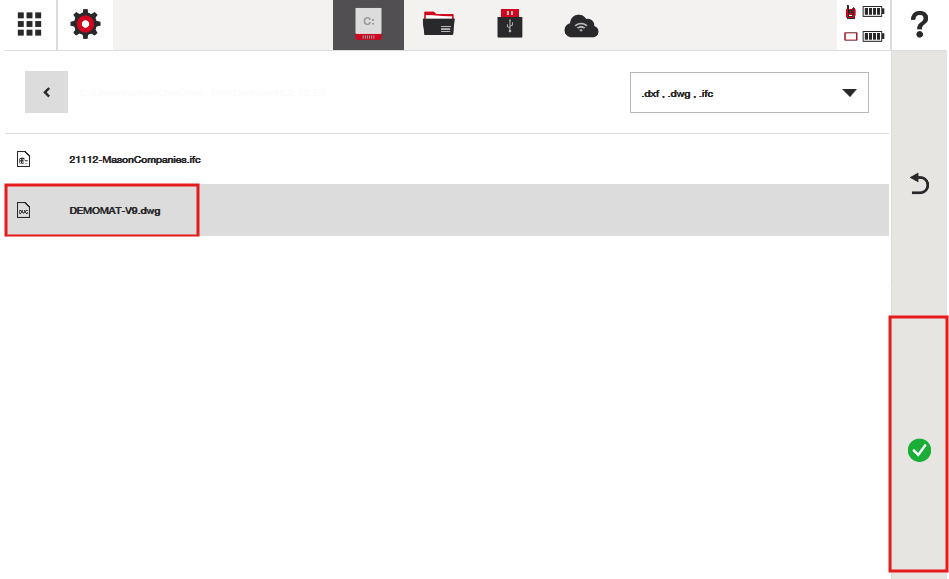

Ga naar de tekening in uw bestandspad en druk op het groene vinkje:

Selecteer de juiste eenheden en druk op het groene vinkje:

"Eenheden:" begrijpen

CAD- of digitale tekeningen bestaan uit lijnen, bogen, cirkels enzovoort. Elk van deze elementen heeft vanzelfsprekend bepaalde lengtes of geometrische informatie die eraan gekoppeld zijn. Een bepaalde lijn kan bijvoorbeeld 10 "eenheden" lang zijn en een cirkel kan een straal hebben van 3 "eenheden" enzovoort. Tekenaars bepalen in de instellingen van hun ontwerpsoftware met welke "eenheden" ze willen werken.

Enkele voorbeelden:

• Voor civieltechnische tekeningen worden vaak METERS gebruikt (in de VS vaak decimale VOET)
• Voor architectuurtekeningen worden vaak MILLIMETERS gebruikt (in de VS vaak INCHES)

Als u niet zeker weet welke eenheid voor uw tekening is gebruikt, kunt u het beste beginnen door dit aan de tekenaar of de partij die de tekeningen heeft aangeleverd te vragen. Houd er echter rekening mee dat u ook met vallen en opstaan te werk kunt gaan door de tekening te importeren en de afmetingen te controleren met de HCL-meettoepassingen voor CAD, om te bevestigen dat afstanden correct worden weergegeven. Als de afmetingen niet op schaal zijn (te groot of te klein worden weergegeven), importeert u de tekening eenvoudig opnieuw met een ander type eenheid.

Het is altijd een goede werkwijze om met het ontwerpteam samen te werken om te controleren of tekeningen correct zijn geïmporteerd.

Stap 5 - Controleren of de import correct is

Met verschillende hulpmiddelen in de HCL-software kunt u de schaal van uw tekening controleren:

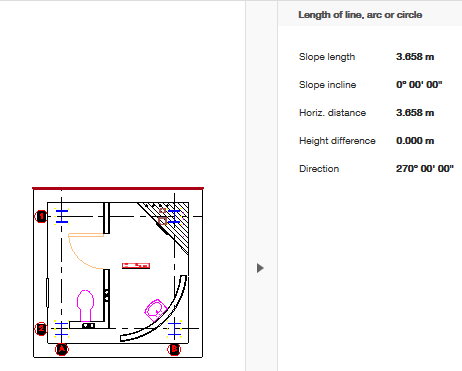

Met deze hulpmiddelen kunt u informatie over uw CAD bekijken om te controleren of de lijnen correct worden weergegeven:

Daarnaast kunt u controleren of de tekening binnen de locaties van de geïmporteerde puntgegevens valt. Als de punten niet op de juiste locaties lijken te vallen, is er waarschijnlijk een probleem met de eenheden, hetzij in de tekening, hetzij in de punten. U moet dit onderzoeken:

De schaal op het scherm gebruiken

Eenvoudiger gezegd kunt u altijd in- en uitzoomen op uw tekening en de schaal onderaan het scherm bekijken om te zien of deze overeenkomt met de algemene schaal van de tekening. Het moet duidelijk zijn als de schaal niet in verhouding is:

Tips voor het oplossen van problemen wanneer er geen tekening wordt weergegeven

Soms lijkt het na het importeren van een tekening alsof u een leeg scherm hebt geïmporteerd: er wordt niets weergegeven wanneer u het CAD-bestand opent. Er zijn vier belangrijke redenen waarom dit kan gebeuren. Deze kunt u onderzoeken:

1. Het CAD-bestand bevat elementen die extreem ver van elkaar verwijderd zijn: Wanneer een CAD-bestand voor het eerst wordt geïmporteerd, wordt het op het scherm weergegeven, uitgezoomd tot de volledige grenzen van de tekening. Als het CAD-bestand om welke reden dan ook objecten bevat die extreem ver van elkaar verwijderd zijn (zelfs duizenden meters), lijkt het bij volledig uitzoomen vrijwel leeg. Vraag de tekenaar het bestand te controleren en ervoor te zorgen dat alleen de relevante informatie in het bestand staat. Dit zou het probleem moeten oplossen.
2. Het CAD-bestand bevat niet de verwachte elementen: Dit kan gebeuren omdat de tekenaar ervan uitging dat een bestand met alle relevante objecten was aangeleverd, terwijl de objecten in werkelijkheid niet worden weergegeven. Dit houdt vaak verband met een probleem met externe verwijzingen binnen CAD. De digitale computersoftware die tekenaars gebruiken kan de indruk wekken dat objecten deel uitmaken van een bestand, terwijl ze in werkelijkheid slechts tijdelijk zichtbaar zijn. Neem opnieuw contact op met een tekenaar om te beginnen met het oplossen van dit probleem.
3. Het CAD-bestand (of puntenbestand) is geïmporteerd met de verkeerde eenheden: Als een CAD-tekening wordt geïmporteerd in een taak met punten die anders zijn geschaald dan het CAD-bestand, kan het CAD-bestand zo klein zijn in vergelijking met de punten dat het vrijwel onzichtbaar lijkt (of andersom). Dit is eenvoudigweg een probleem met de eenheden: de punten zijn geïmporteerd met de verkeerde eenheden of het CAD-bestand is dat. Controleer de eenheden van het CAD-bestand en controleer eventueel of de punten ook correct zijn geïmporteerd. Dit zou problemen met schaal en uitlijning moeten oplossen.
4. Het CAD-bestand komt niet overeen met het coördinatensysteem van het puntenbestand: Soms wordt een CAD-bestand geïmporteerd in een taak waarin al punten staan. Als deze punten een ander coördinatensysteem gebruiken dan het CAD-bestand, kunnen de punten zeer ver van het CAD-bestand worden weergegeven, waardoor het CAD-bestand extreem klein lijkt. Als dit het probleem is, zijn de coördinatensystemen van de punten en het CAD-bestand mogelijk niet goed uitgelijnd. Leg het probleem uit aan de tekenaar en aan de partij die verantwoordelijk is voor het aanleveren van de puntgegevens. Dit zou moeten helpen om het probleem te onderzoeken.

Mogelijk krijgt u ook de volgende foutmelding, waardoor u een tekening niet kunt importeren "Some elevation values are out of supported range. The drawing cannot be imported." Als deze melding op uw scherm verschijnt, komt dit doordat de CAD-elementen in het CAD-bestand extreem grote hoogteverschillen ten opzichte van elkaar hebben (groter dan redelijk is voor een bouwproject). Aanbevolen wordt om de ontwerper te vragen de elementen in de tekening te controleren en objecten met extreme hoogtewaarden te verwijderen of te herstellen.

Wat moet u doen als de tekening gewoon niet wordt geïmporteerd of niet werkt?

Het kan zijn dat het tekeningbestand te complex is voor de BIM-engine om te lezen. HCL gebruikt een BIM-engine om CAD- en IFC-bestanden te lezen, maar is zelf geen tekenprogramma. Het is een goede werkwijze om uw tekenaar altijd te vragen uw tekeningen te vereenvoudigen en terug te brengen tot wat essentieel is voor het uitzetten. Dit verbetert waarschijnlijk de algehele ervaring bij het uitzetten. Complexiteit en doel zijn bepalend. Voor uitzetten op locatie werken vereenvoudigde modellen het beste.

Er zijn geen limieten voor de bestandsgrootte: een bestand van 2 MB kan slechter presteren dan een bestand van 150 MB, en omgekeerd. Probeer de tekening te uploaden. Als u problemen ondervindt, zoals een bestand dat niet wordt geladen of moeilijk te navigeren is, werkt u samen met uw tekenaar om te zien of vereenvoudiging mogelijk is, bijvoorbeeld door bepaalde elementen plat te maken, decoratieve elementen of onnodige 3D-objecten te verwijderen, landmeetkundige achtergronden te verwijderen, meerdere vakgebieden die op elkaar zijn gestapeld aan te passen enzovoort.

Aanvullende informatie over tekeningen en wat de prestaties kan verminderen:

Hoe meer "entiteiten" u in de tekening hebt, hoe groter de kans dat de tekening problemen ondervindt. Eén klein decoratief arceerelement dat is geëxplodeerd, kan duizenden kleine lijnsegmenten worden. Hetzelfde gebeurt wanneer blokinvoegingen worden geëxplodeerd. Daarnaast kan de tekening problemen ondervinden als uw coördinatenbereik groot is (de tekening honderden duizenden meters beslaat) of als er grote Z-verschuivingen (hoogteverschuivingen) zijn. Dit belast de dieptebuffers van de GPU. Tot slot kunnen ook lagen een rol spelen. Probeer de belasting te verminderen door lagen die niet relevant zijn voor uw uitzetting uit te schakelen, zodat de tablet niet alles tegelijk probeert te laden.

Tekeningen exporteren

Stap 1 - Een project openen

Net als bij het importeren moet u het project openen om het exportproces te starten:

Zoek het project in uw lijst en druk op het groene vinkje om het menu "taken" te openen:

Stap 2 - Tik op de exportknop voor de juiste taak

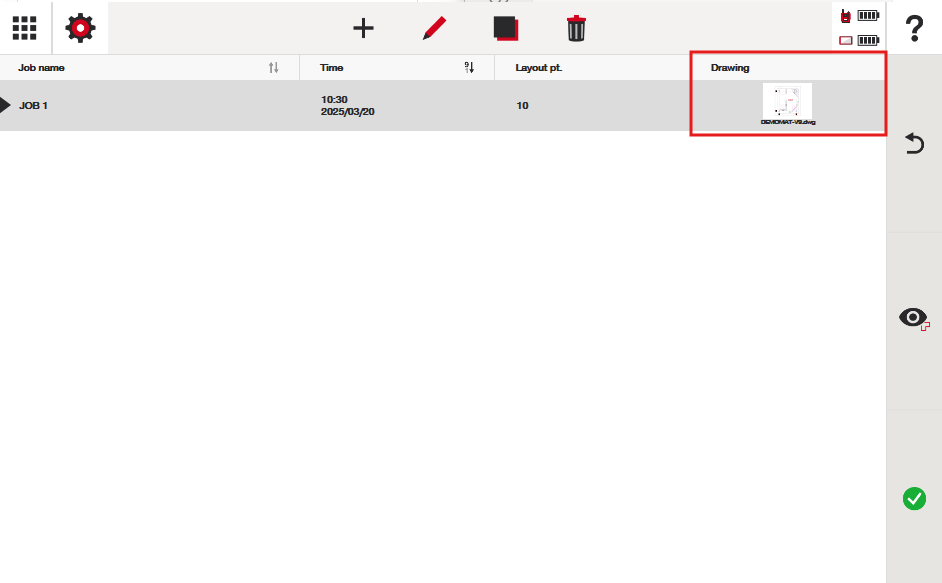

Klik op de miniatuur van de tekening van de taak die u wilt exporteren en druk op het groene vinkje om de optie voor het exporteren van de tekening te openen:

Vervolgens kunt u het bestandspad selecteren waarnaar u de tekening wilt exporteren.

Tips voor exporteren:

Houd er rekening mee dat de software alles als CAD-elementen exporteert wat zichtbaar is in de "CAD-weergave" van uw tekening. Als er op een laag een punt of lijnwerk aanwezig is, worden die gegevens geëxporteerd. Als er lagen in uw lagenmenu zijn in- of uitgeschakeld, worden die lagen ook in- of uitgeschakeld wanneer u de CAD opent in andere CAD-gebaseerde software.

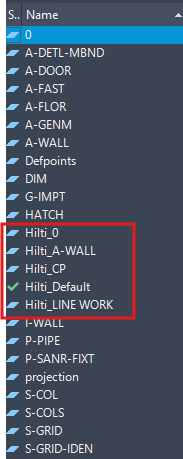

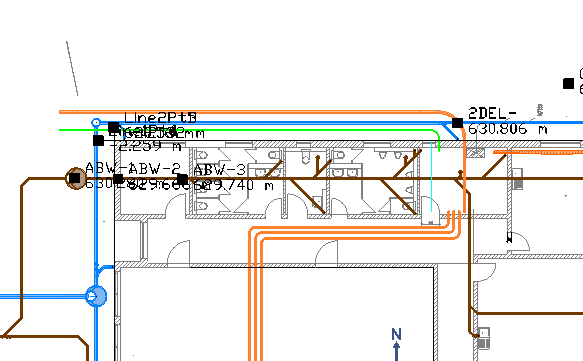

Als u lijnwerk of punten aan het project hebt toegevoegd, worden deze toegevoegd op "Hilti"-lagen, zoals in de onderstaande schermafbeelding uit AutoCAD-software wordt weergegeven. Hierdoor kunnen tekenaars snel herkennen wat via de HCL-software is toegevoegd en wat in het oorspronkelijke CAD-bestand stond.

Houd er rekening mee dat HCL geen CAD-elementen uit het oorspronkelijke CAD-bestand kan verwijderen of verplaatsen; alleen het in- en uitschakelen van lagen is mogelijk. Dit geeft de tekenaar de zekerheid dat wijzigingen aan het oorspronkelijke digitale ontwerp niet opzettelijk of per ongeluk kunnen worden aangebracht wanneer het ontwerp in de software wordt gebruikt.

Dit betekent dus dat al het lijnwerk of alle punten (stationpunten, gemeten punten, uitgezette punten of uitzetpunten) bij het exporteren deel uitmaken van het CAD-bestand op een eigen Hilti-laag.

In welke eenheden wordt het CAD-bestand geëxporteerd?

Houd er rekening mee dat aan CAD-bestanden "eenheden" zijn gekoppeld. Als een lijn in CAD bijvoorbeeld 3 eenheden lang is, moet de software bepalen of dit 3 voet, meter, millimeter enzovoort is.

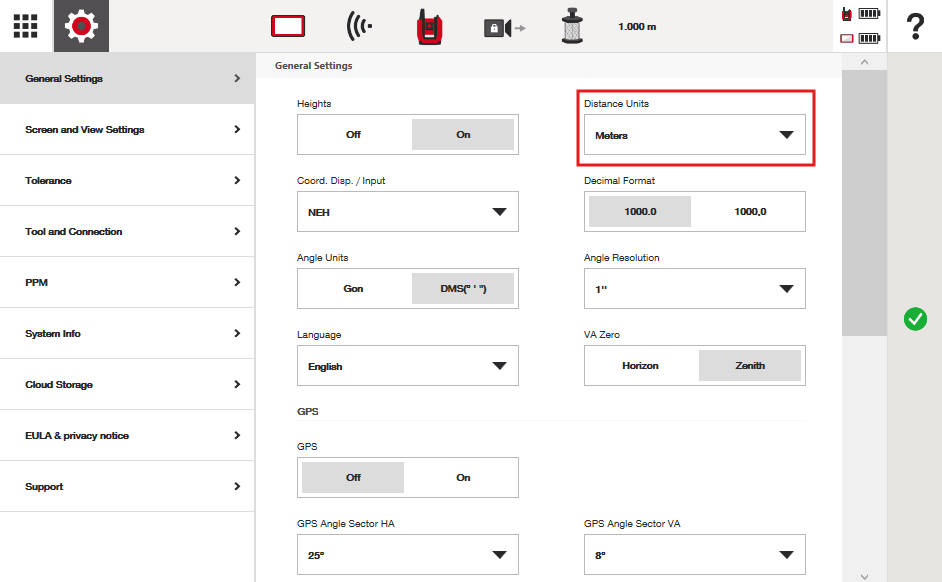

HCL exporteert het CAD-bestand in de eenheden die in de instellingen zijn vastgelegd. In de onderstaande schermafbeelding zijn mijn afstandseenheden ingesteld op "meters"; mijn CAD-bestand wordt daarom ook in meters geëxporteerd. Als u het geëxporteerde bestand met anderen wilt delen, moet u dit afstemmen met uw tekenaar.
