Wat betekent de weergavefunctie "Absolute Hoogte" onder "Meetpunt Hoogte Instellen"?

Doel van de weergavefunctie Absolute Hoogte

Deze weergaveoptie is alleen van toepassing als u met hoogtes werkt en u wilt aanpassen hoe hoogtewaarden verschijnen na het stationeren.

Er zijn twee belangrijke gebruikssituaties voor deze functie, beide gerelateerd aan het aanpassen van hoogte naar of vanaf zeeniveauwaarden:

1. Hoogtes van controlepunten worden gemeten op zeeniveau, maar CAD-elementen en uitzetpunten bevinden zich op verschillende hoogten. U wilt de visuele hoogte van het controlepunt aanpassen zodat deze meer in verhouding staat tot het CAD-bestand waarin u werkt.
2. CAD-elementen en uitzetpunten bevinden zich op zeeniveau (zoals een civiel tekenwerk), maar de hoogtes van de controlepunten niet. U wilt de hoogtes van de controlepunten tijdens uw workflow aanpassen zodat ze overeenkomen met de CAD-hoogtes.

Opmerking: dit is alleen voor visuele doeleinden. De geëxporteerde puntgegevens slaan de punthoogtes op basis van de daadwerkelijke stationhoogte die tijdens het stationeren is vastgesteld. Voor meer informatie over stationeren met hoogtes, zie dit artikel.

Hoe te doen: Open de applicatie

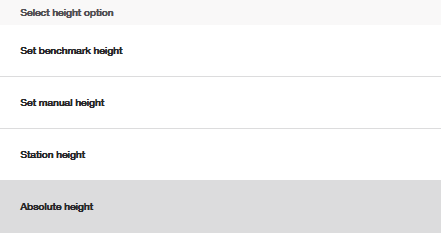

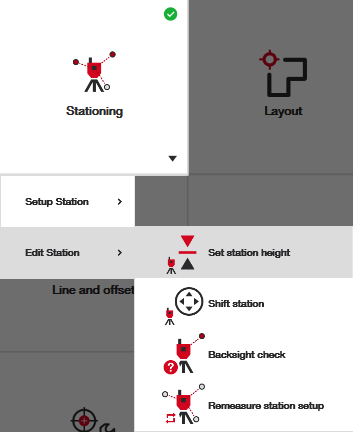

Open de applicatie door naar "stationhoogte instellen" te navigeren en selecteer de optie "absolute hoogte":

Hoe te doen: Stel de juiste parameters in

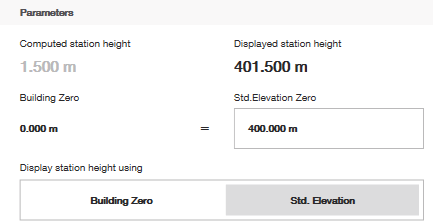

In het bovenstaande voorbeeld was mijn station ingesteld met een stationhoogte van 1,5 m. Ik heb een hoogteaanpassing van 400 m aangegeven zodat het wordt weergegeven als 401,5 m, waarvan ik weet dat dit de juiste offset is om het zeeniveau te bereiken op basis van de controlepunten of de oorspronkelijke meetpunt hoogte.

Nu zal mijn software mij visueel leiden naar mijn uitzetpunten alsof ik op deze nieuwe hoogte ben. Uitzet- en controlepuntwaarden zullen allemaal visueel worden aangepast om deze nieuwe hoogtewaarde te tonen in de puntenlijst en op het CAD-bestand.

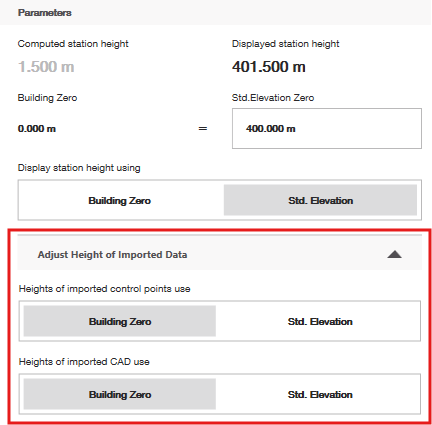

Hoe te doen: Hoogte van geïmporteerde gegevens aanpassen

Deze parameters hoeven alleen te worden aangepast als het aanpassen van de hoogte van het station zelf onvoldoende is om de gewenste hoogtewaarden te verkrijgen.

Voorbeeld: Controle- en CAD-hoogte aanpassen

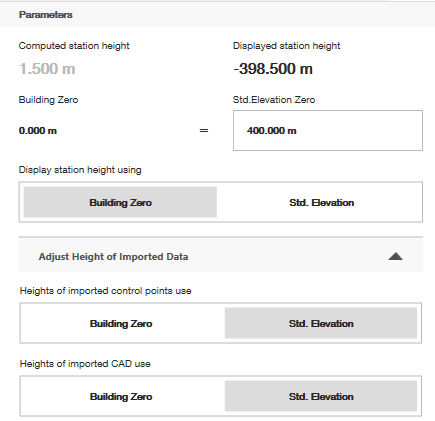

In het bovenstaande voorbeeld had mijn geïmporteerde controlepuntbestand hoogtes die niet op zeeniveau waren. Echter, ik wil dat de controlepunten visueel op zeeniveau zijn tijdens mijn werk. Daarom heb ik, zoals het bovenstaande voorbeeld aangeeft, mijn zeeniveau-offset aangepast naar 400 m. Het totaalstation, dat was gestationeerd bij "gebouw nul," past zijn locatie automatisch aan op basis van deze nieuwe waarde om zijn hoogte te tonen volgens de offset.

Mijn uitzetpunten waren ook gebaseerd op hetzelfde hoogtesysteem als de controle, en ik wil dat deze ook worden aangepast. Nu, wanneer ik uitzet, worden al mijn hoogtewaarden weergegeven op basis van deze offset.

Laatste suggestie:

Deze functie is alleen voor gemak. Als uw workflow hoogtes kan beheren zonder de hoogtewaarden op dit scherm aan te passen, ga dan zo door.
