“Sketch” Applicatie - Handleiding

De applicatie “Sketch” is ontworpen om je toe te staan te tekenen op je CAD-tekening om elke lijnvoering bij te werken of te creëren die je mogelijk nodig hebt als referentie.

Stap 1: Selecteer een Startpunt

Bij het openen van “Sketch” wordt je gevraagd het “startpunt” te selecteren van waaruit je wilt beginnen met werken. Let op dat je altijd een soort punt (ofwel een lay-out punt, gemeten punt, of controlepunt) moet hebben van waaruit je je schetswerk begint.

Je hebt niet per se een CAD-bestand nodig om te beginnen met schetsen, maar je hebt wel een punt binnen je project nodig om te starten.

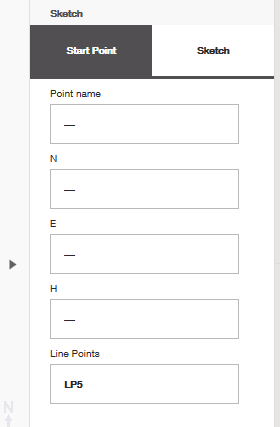

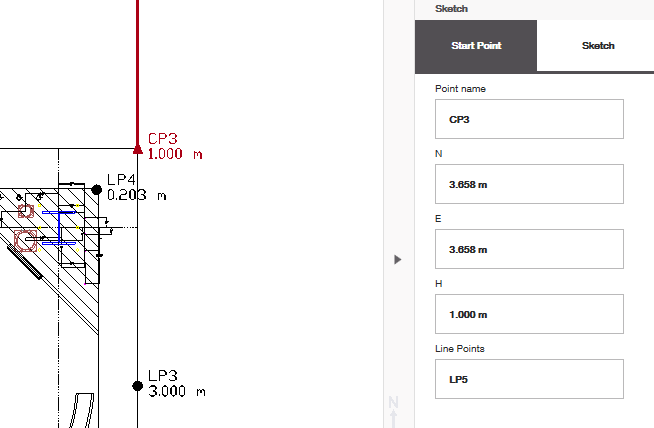

Zodra je een punt selecteert, controleer je of de naam en coördinaat van het startpunt correct zijn, en dat de “lijnpunten” die je wilt creëren gelabeld zijn zoals je wilt tijdens het schetsen. In het onderstaande voorbeeld is mijn lijnpuntnaam “LP5,” en terwijl ik meer lijnen achter elkaar teken, zal het puntnummer vervolgens ook toenemen, terwijl het voorvoegsel hetzelfde blijft.

Stap 2: Begin met Schetsen

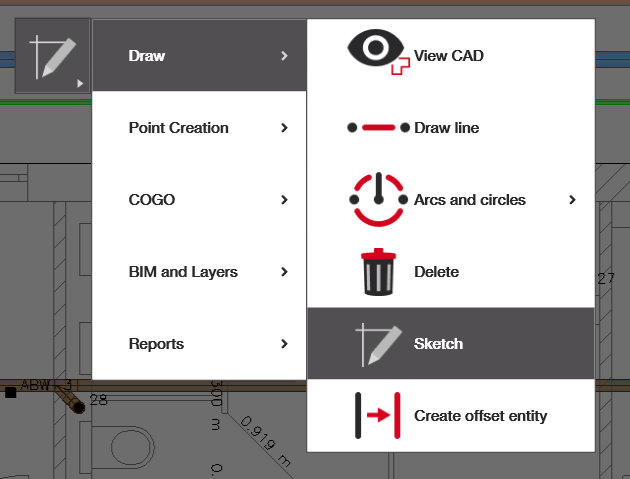

Navigeer naar het tabblad “Sketch” en begin met schetsen.

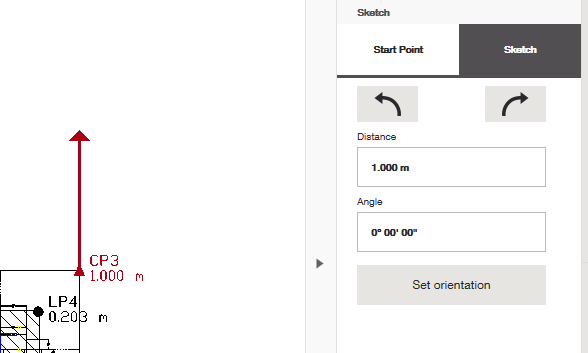

“Afstand” is de afstand die je wilt dat de volgende lijn aflegt vanaf het punt waar je bent begonnen, en “hoek” is de hoek waaronder je wilt dat de lijn draait vanaf dat punt. Let op, 0° wijst recht omhoog (plannoord).

Je kunt ook de pijltjestoetsen links en rechts gebruiken om de hoek precies 45° te draaien vanaf de huidige oriëntatie van de lijn.

“Oriëntatie instellen” kan gebruikt worden als je de lijn wilt oriënteren op de exacte hoek van een bestaande lijn in je CAD-bestand of de oriëntatie van 2 punten binnen je project.

Stap 3: Ga door met je Schets

Druk op het groene vinkje zodra je zeker weet dat je geschetste lijnsegment correct is. Na voltooiing wordt je automatisch gevraagd een andere lijn te schetsen vanaf het einde van de lijn die je zojuist hebt gemaakt.

Als je liever een lijn wilt schetsen vanuit een ander startpunt, ga dan gewoon terug en selecteer een nieuw startpunt.
