De "Hoogteoverdracht" applicatie is ontworpen om snel de hoogtes van objecten en oppervlakken op uw bouwplaats te identificeren. Hiermee kunt u snel aanpassen op basis van de hoogtemetingen die u ziet, gebaseerd op uw gekozen referentiepunt.
Om het te gebruiken, drukt u simpelweg op de meetknop aan de rechterkant en navigeert u naar de gewenste hoogte-offset. Als u meer instructies nodig heeft, zie hieronder.
Deze applicatie kan worden gebruikt, zelfs als uw instrument niet is gestationeerd. Dit betekent dat u niet met controlepunten hoeft te stationeren om het te gebruiken. Echter, de functie "absolute hoogte" binnen de Hoogteoverdracht applicatie is niet beschikbaar tenzij het instrument is gestationeerd met coördinaten en de stationhoogte is berekend.
Demonstratie van de Hoogteoverdracht Applicatie
Hoogteoverdracht: Gebruik van het tabblad "Offset"
Wanneer hoogteoverdracht opent, zal waarschijnlijk automatisch de optie "offset" aan de rechterkant van het scherm openen.
Dit nodigt u uit om het instrument te richten op een oppervlak waar u vervolgens 1) kunt meten naar een referentiepunt door op de rode meetknop te drukken, en daarna 2) afwijkingsresultaten ten opzichte van dat referentiepunt kunt observeren terwijl u op andere locaties op uw bouwplaats meet.
Voorbeeld:

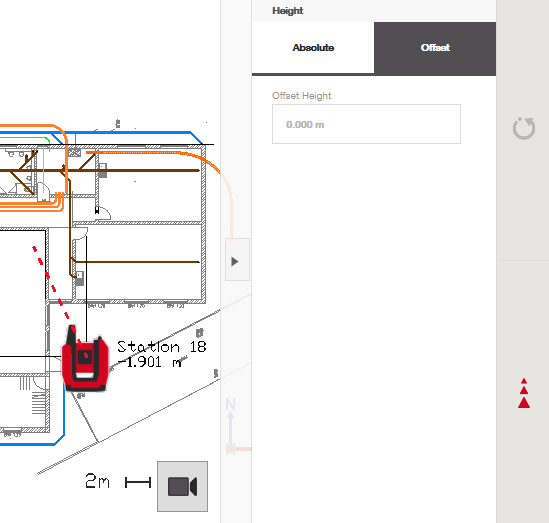

Ik meet een bepaald referentiepunt op mijn bouwplaats door op de rode meetknop te drukken:
Vervolgens typ ik de offset in vanaf die hoogte die ik zou willen bereiken:

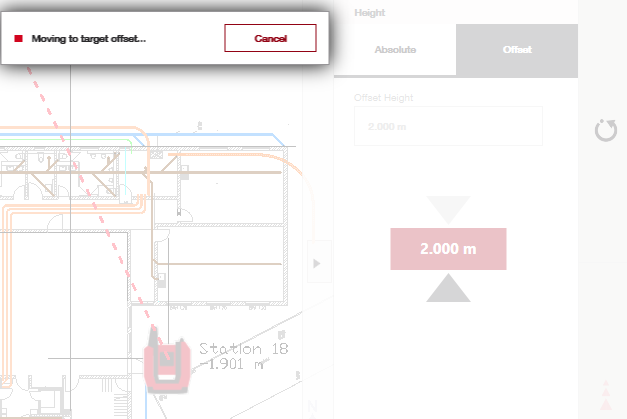

Het instrument probeert dan naar die hoogte-offset te bewegen in zijn huidige hoekpositie:

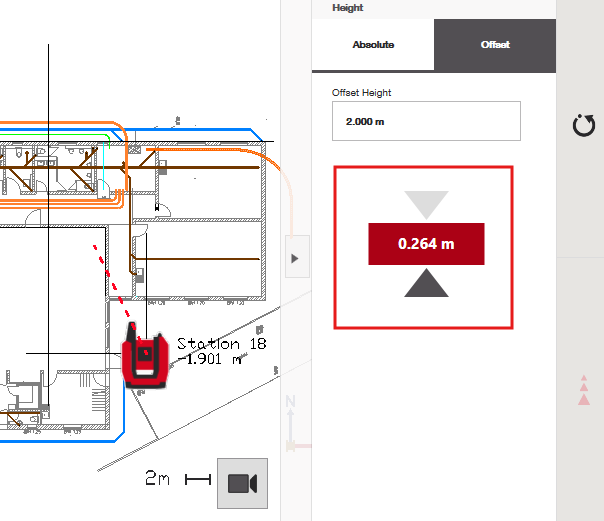

Het instrument kan ook handmatig worden bewogen via de camera of door een prisma te volgen, en het zal live bijhouden hoe dicht het bij uw aangewezen offset hoogte locatie komt:
Hoogteoverdracht: Gebruik van het tabblad "Absoluut"
Dit tabblad verwijst naar de stationhoogte die u al hebt vastgesteld tijdens het stationeringsproces. Zie dit artikel als u hulp nodig heeft bij het stationeren van het instrument met hoogtes.

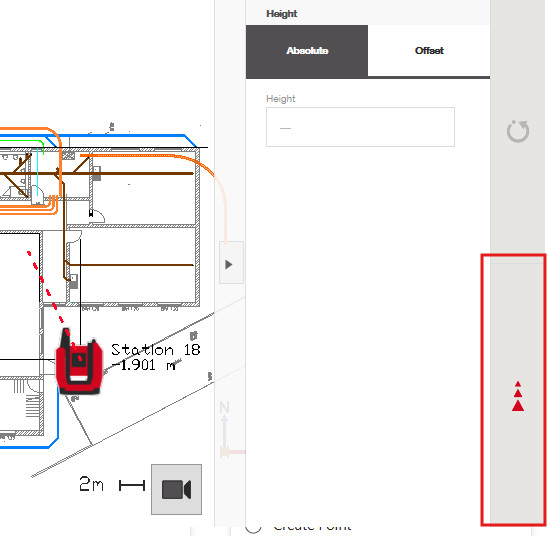

Wanneer u een locatie op uw bouwplaats hebt gevonden die u wilt vergelijken met uw referentiehoogte van de bouwplaats die al tijdens het stationeren is vastgesteld, drukt u simpelweg op de rode meetknop:

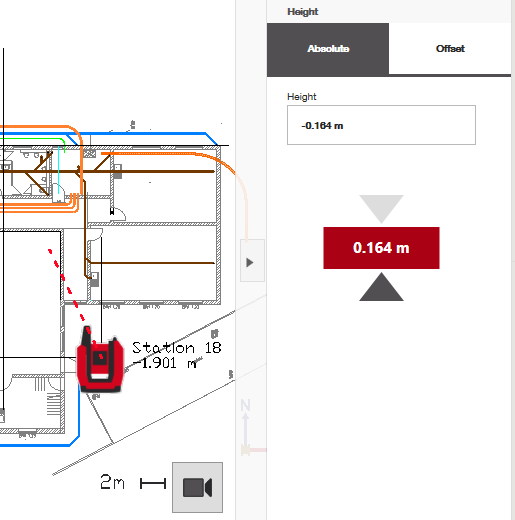

Daarna zal de software onmiddellijk de richting (omhoog of omlaag) aangeven die u moet volgen om bij uw gewenste hoogte locatie te komen vergeleken met het referentiepunt:

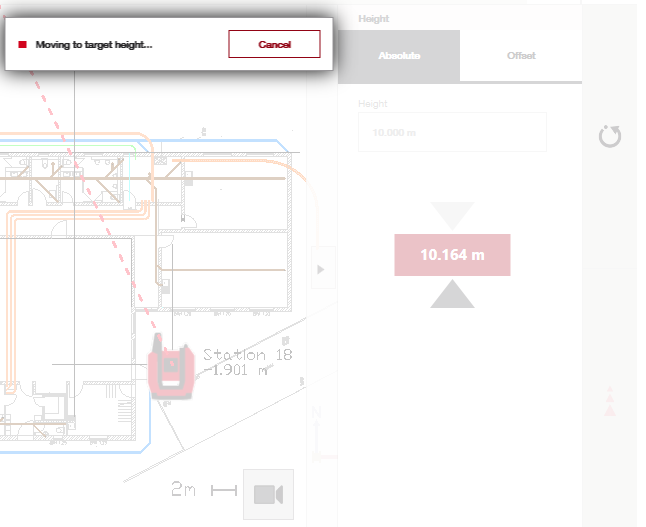

U kunt ook een offset invoeren ten opzichte van uw referentiehoogte, waarbij het instrument hetzelfde werkt als in het tabblad "offset" om naar de gevraagde offset hoogte te navigeren:
