Dimension Application - Hoe te gebruiken

Moet u de lengte van een lijn aan uw ontwerp toevoegen? Wilt u dat de afmetingen van verschillende lijnen op het bestand worden weergegeven zonder de metingen opnieuw te hoeven doen? Dit artikel gaat over hoe u afmetingsmaten en labels aan uw bestand kunt toevoegen.

Hoe voegt u afmetingslabels toe aan uw bestand?

1. Open uw project: Begin met het openen van een project op uw tablet.

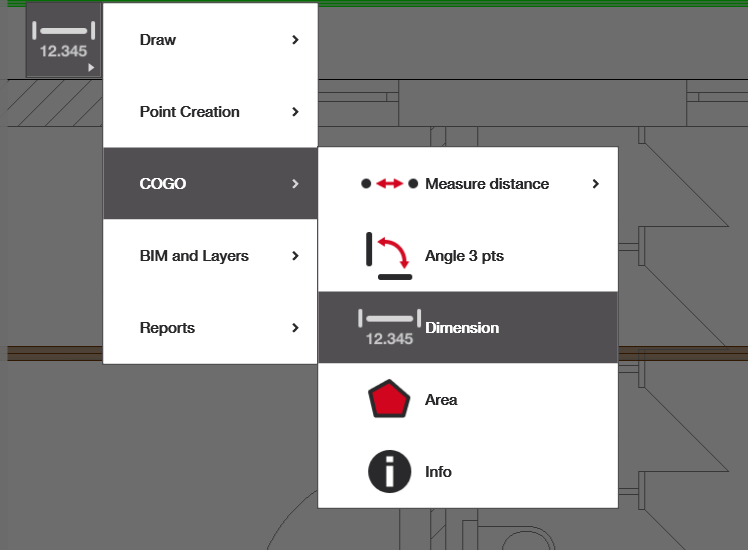

2. Open de applicatie: Ofwel vanaf het startscherm of vanuit het zijmenu in CAD-weergave.

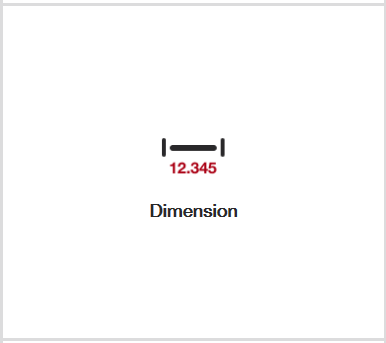

   1. Als u de 'Dimensions Application' niet op het startscherm hebt, selecteer dan snelkoppeling toevoegen en voeg de hieronder getoonde applicatie toe.
3. Selecteer lijnen en voeg label toe: Volg de aanwijzingen om uw metingen te krijgen.

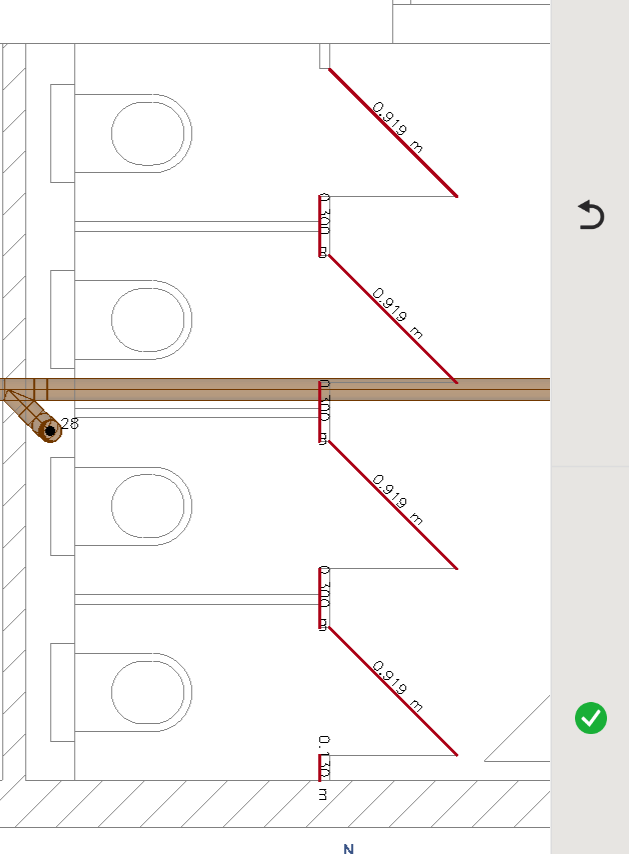

Selecteer de lijnen die u wilt meten en labelen. Deze worden rood. Om een lijn te deselecteren, klikt u er nogmaals op; deze krijgt dan weer de oorspronkelijke kleur. Wanneer u alle lijnen hebt geselecteerd waaraan u afmetingslabels wilt toevoegen, klikt u op het groene vinkje aan de rechterkant. Uw afmetingslabels verschijnen boven of rechts van de geselecteerde lijnen.

Opmerking: Deze afmetingslabels zijn alleen tijdelijke visuals. Ze worden niet opgeslagen in het CAD-bestand. Dit betekent dat als u het CAD-bestand van de tablet exporteert, de afmetingstekst niet als onderdeel van het bestand wordt geëxporteerd. Evenzo, zodra u van project of taak wisselt of de HCL-applicatie sluit, worden de afmetingen ook niet meer weergegeven wanneer het project opnieuw wordt geopend.
